150 - 300 mm

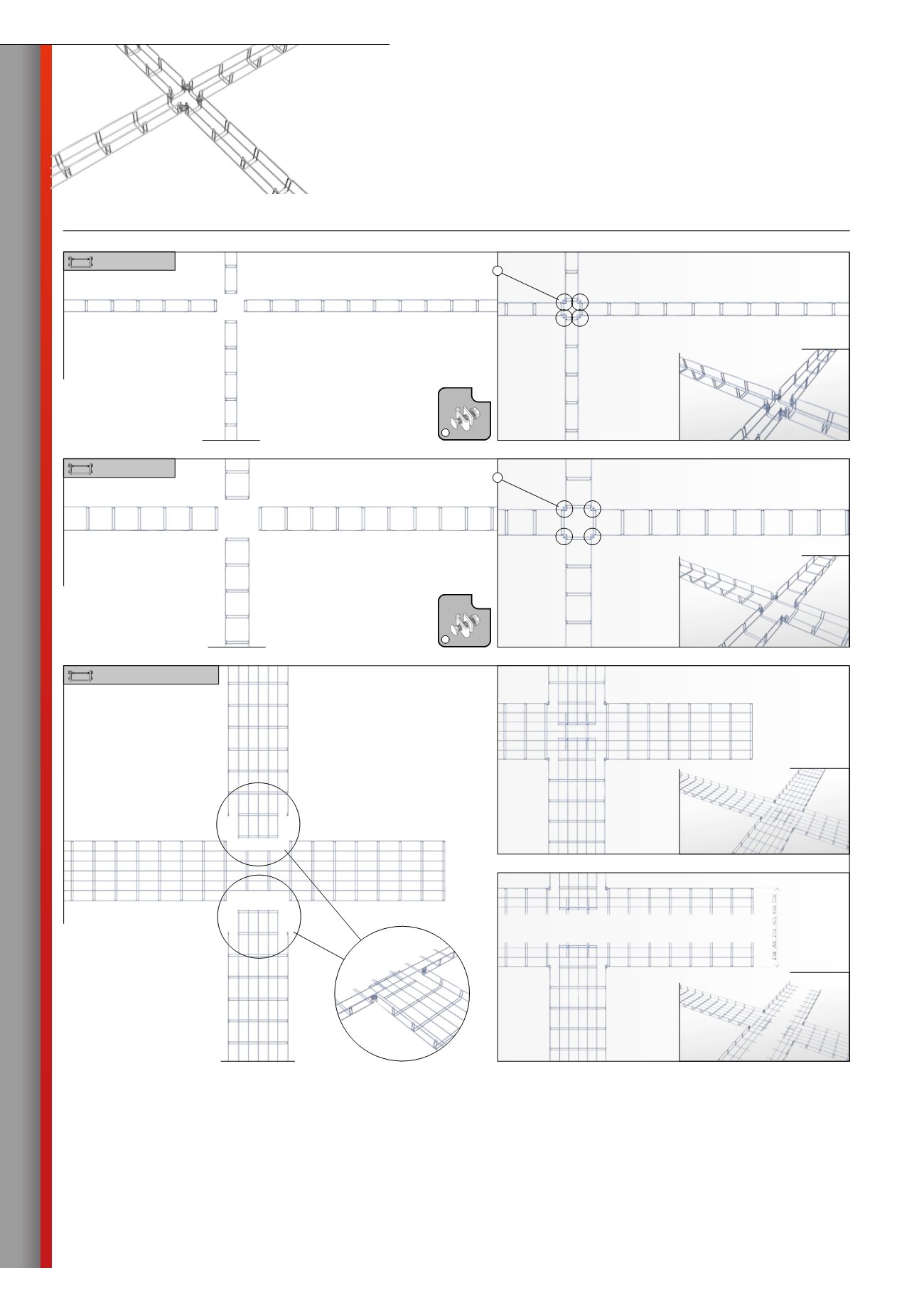

Die Kreuzung von mehr als 100 mm
breiten Trassen erfolgt wie bei zwei
gegenüberliegenden T-Anschlüssen.
Die Ausführung der Stoßstellen
richtet sich nach der Abmessung
der anzuschließenden Trasse.
Die Breite der Haupttrasse ist
in diesem Fall nicht relevant.
Um die deklarierte Tragfähigkeit der Kabeltrasse zu erreichen, sind jeweils vor und nach dem Formteil geeignete Ankerkomponenten zu verwenden (siehe MERKUR Zubehör).
TRASSENKREUZUNG
Formgebung
