Räumliche Unterführungen richten sich nach den Abmessungen
der Haupttrasse und nach der Seitenhöhe der zu biegenden Trasse.
Räumliche Unterführungen richten sich nach den Abmessungen
der Haupttrasse und nach der Seitenhöhe der zu biegenden Trasse.
Um die deklarierte Tragfähigkeit der Kabeltrasse zu erreichen, sind jeweils vor und nach dem Formteil geeignete Ankerkomponenten zu verwenden (siehe MERKUR Zubehör).
50, 100 mm
R412
R552
R63
R272
R412
R552
R63
R272
1
×
2
×
3
×
4
×
R = 65 mm
R = 270 mm
R = 410 mm
R = 550 mm

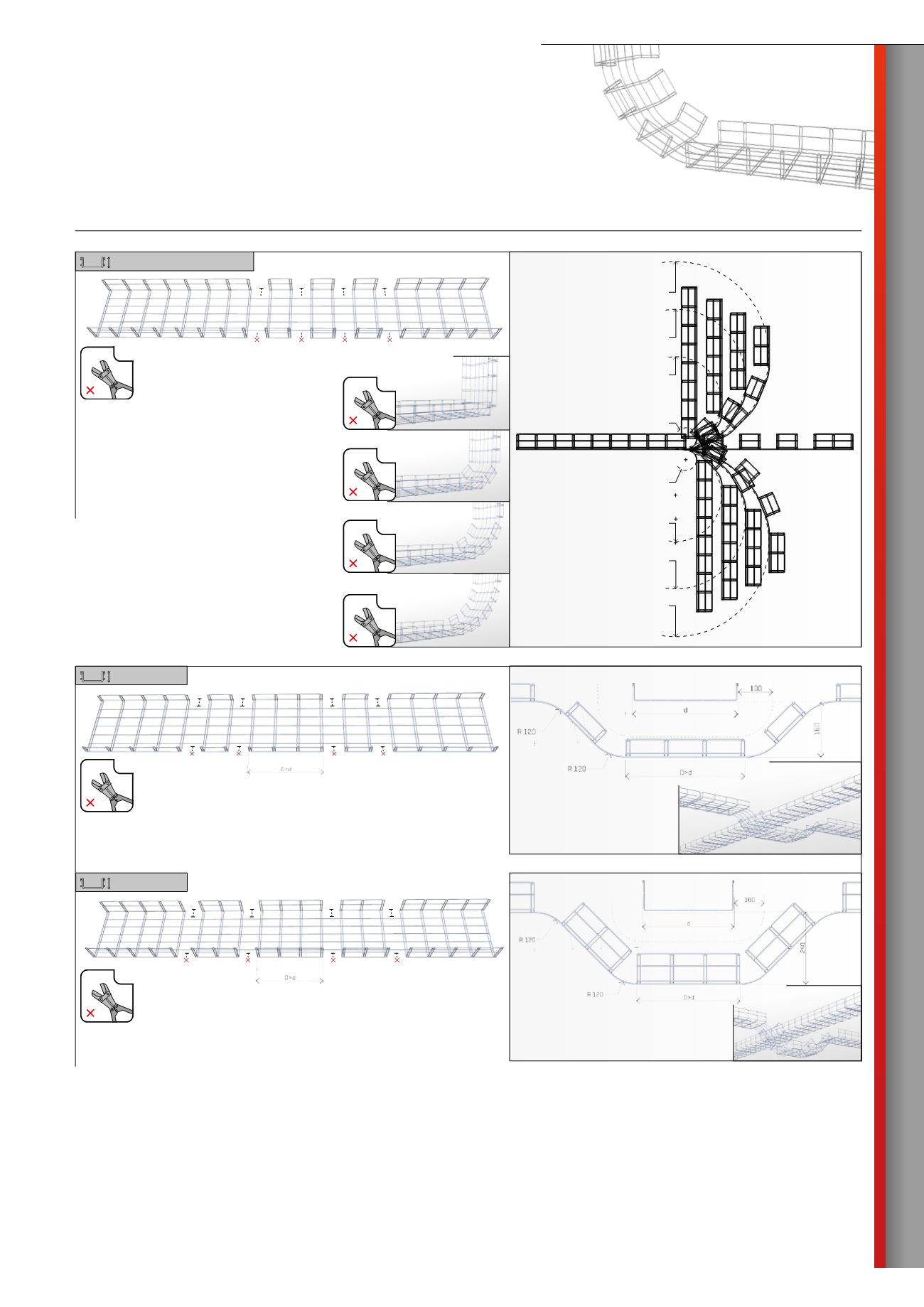

Die Trassen-Raumbögen als Übergang
von der horizontalen zur vertikalen Monta-
ge werden entsprechend dem erforderli-
chen Radius der Kabeltrasse ausgeführt.
Durch mehrere Schneidstellen können
auch größere Bogenradien erzielt werden.
Die Bogenradien und das Biegediagramm
gelten auch für 50 mm Seitenhöhe.
