Gitterrinnen MERKUR 2 - Höhe der Seitenwand 50 mm

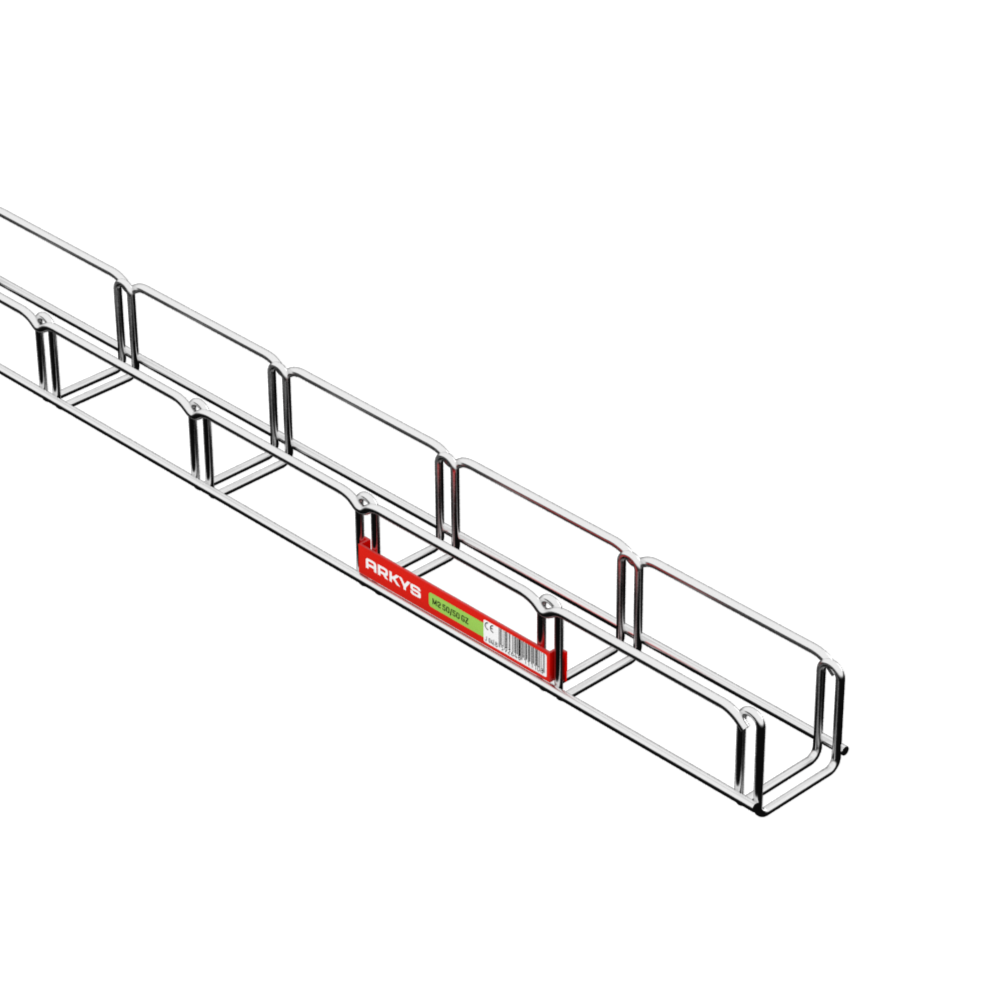

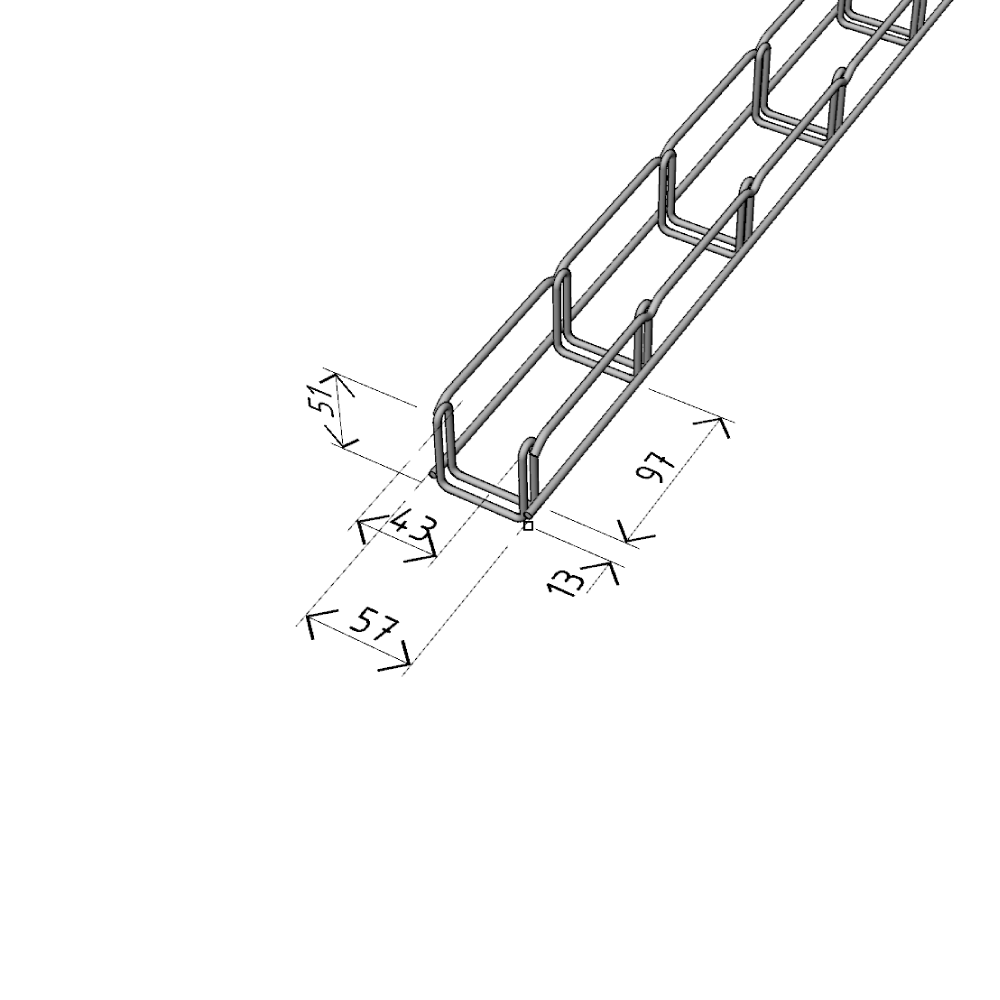

Gitterrinne M2 50/50

  • 50 mm
  • 50 mm
  • 2000 mm
  • 1,2 kg
  • Funktionale Integrität
Gitterrinne M2 50/50
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 2×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 1 320 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211110
  • ZZ ARK -221110
  • A2 ARK -231114
  • A4 ARK -241114
Zahl der Schichten Kabeldurchschnitt [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 4 St. 3 St. 2 St. 2 St. 1 St. 1 St. 1 St. 1 St. x x x x
II 8 St. 6 St. 4 St. 4 St. 2 St.
III 12 St. 9 St.
IV 16 St.
Gitterrinne M2 50/50

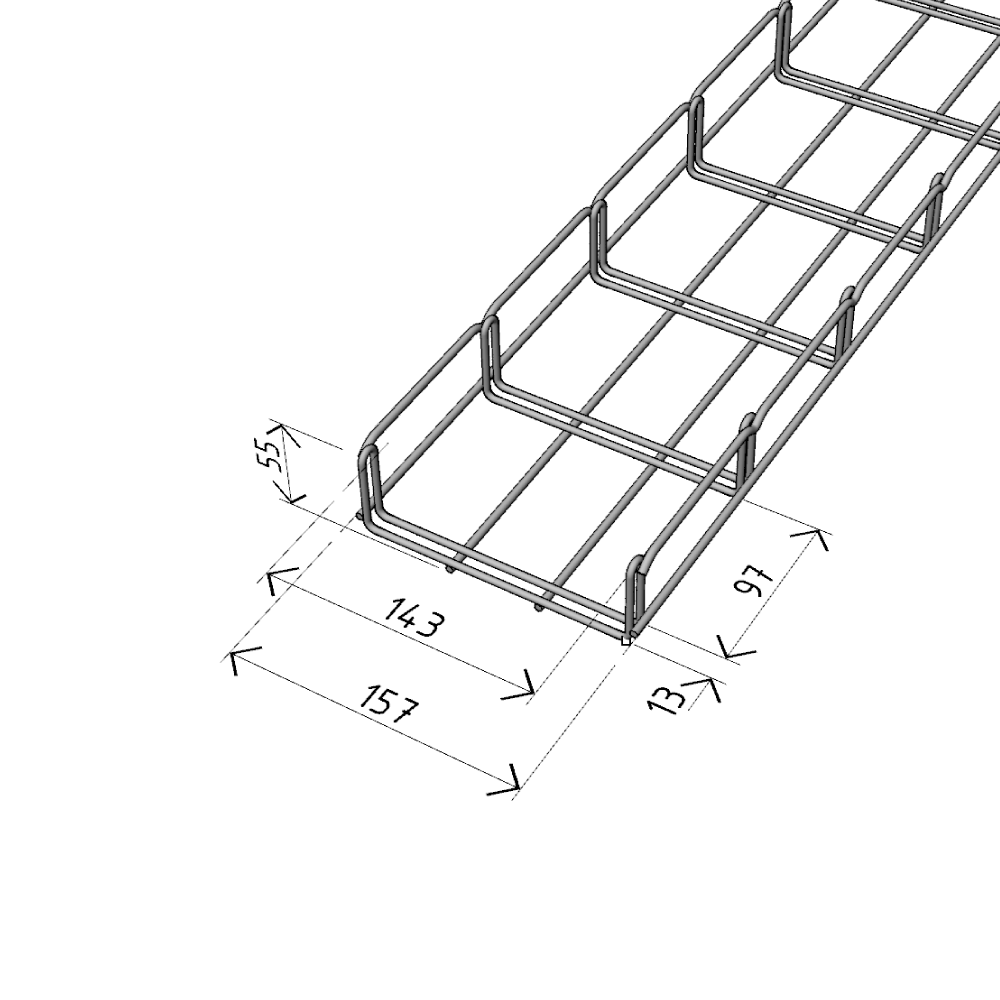

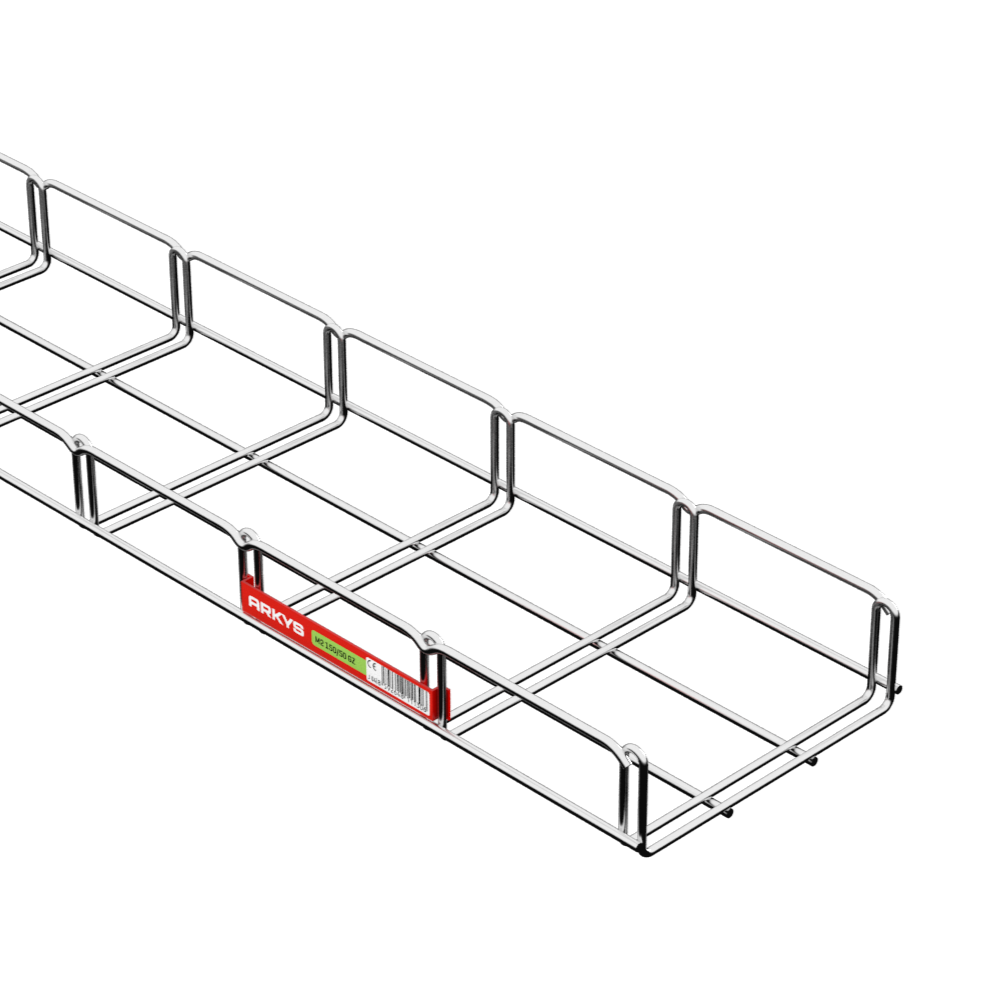

Gitterrinne M2 150/50

  • 150 mm
  • 50 mm
  • 2000 mm
  • 2,0 kg
  • Funktionale Integrität
Gitterrinne M2 150/50
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 2×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 4 470 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211130
  • ZZ ARK -221130
  • A2 ARK -231134
  • A4 ARK -241134
Zahl der Schichten Kabeldurchschnitt [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 14 St. 11 St. 8 St. 7 St. 5 St. 4 St. 4 St. 3 St. 3 St. 2 St. x x
II 28 St. 22 St. 16 St. 14 St. 10 St.
III 42 St. 33 St.
IV 56 St.
Gitterrinne M2 150/50

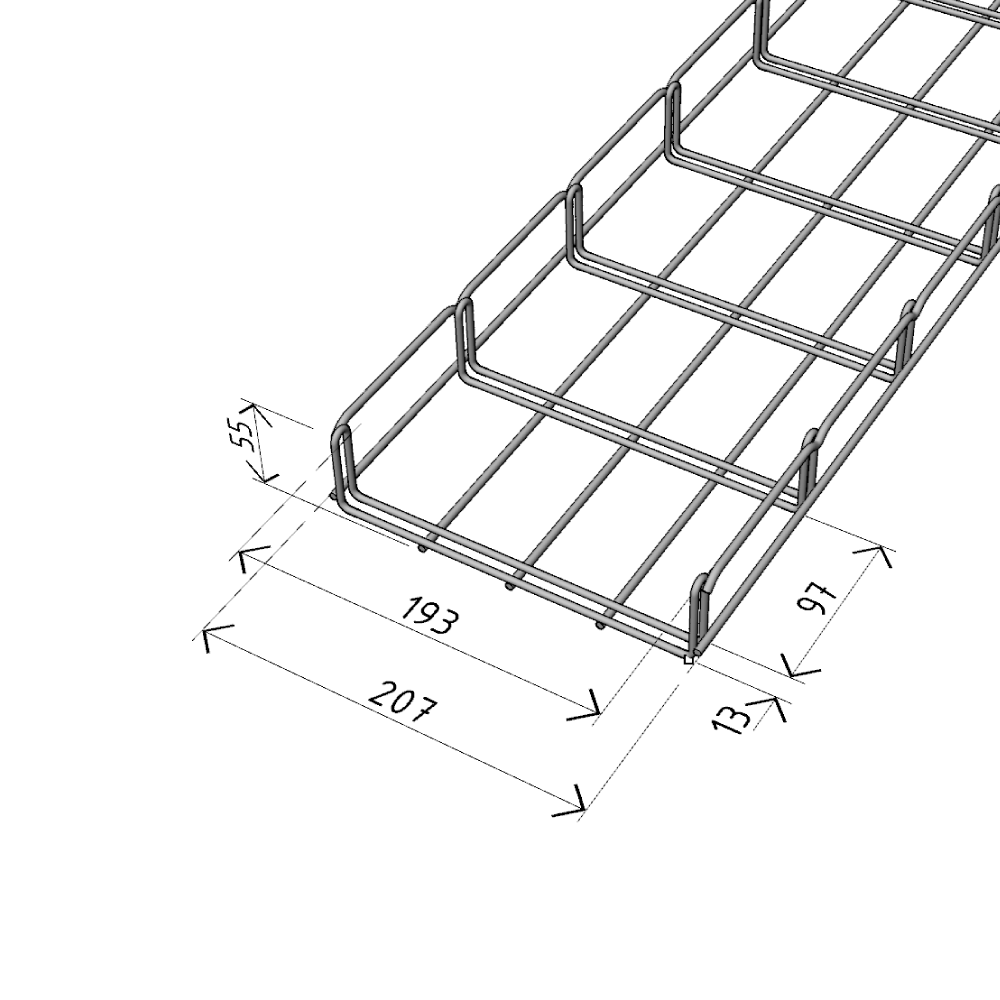

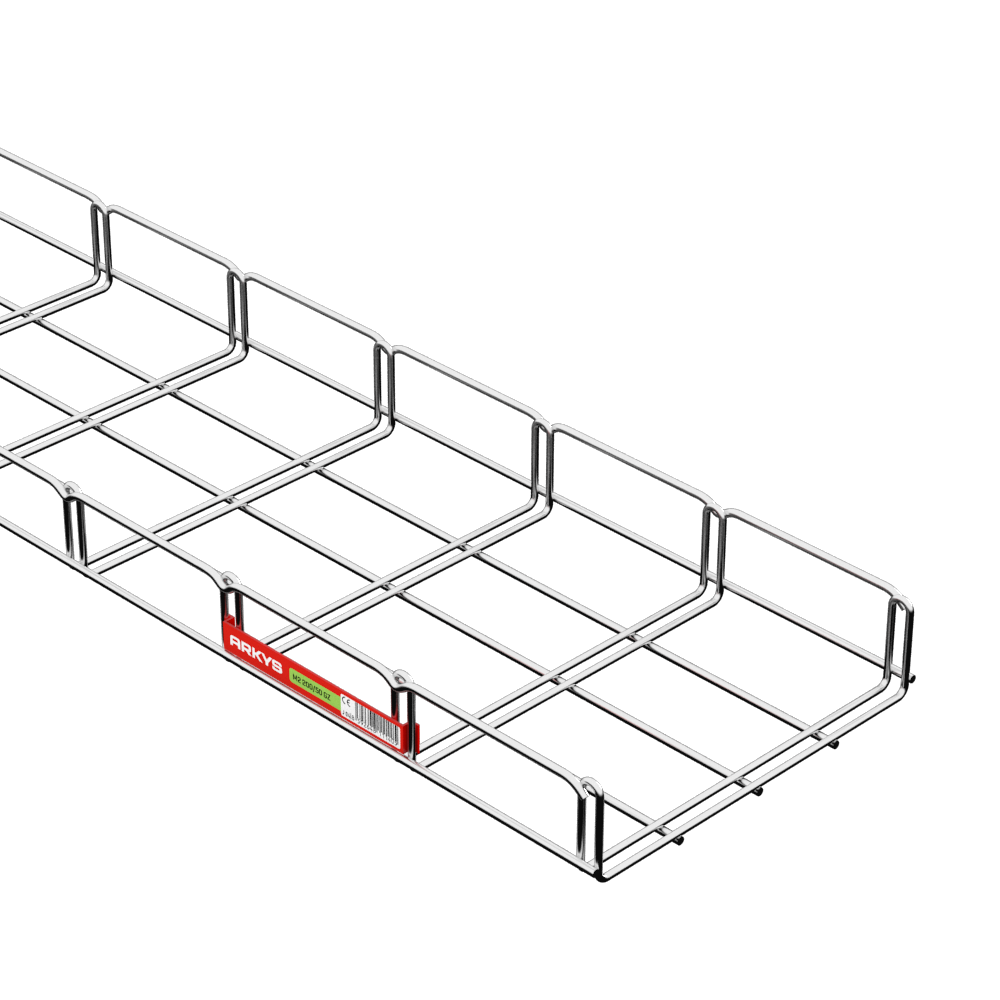

Gitterrinne M2 200/50

  • 200 mm
  • 50 mm
  • 2000 mm
  • 2,3 kg
  • Funktionale Integrität
Gitterrinne M2 200/50
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 2×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 6 050 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211140
  • ZZ ARK -221140
  • A2 ARK -231144
  • A4 ARK -241144
Zahl der Schichten Kabeldurchschnitt [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 19 St. 15 St. 11 St. 9 St. 7 St. 6 St. 5 St. 4 St. 4 St. 3 St. x x
II 38 St. 30 St. 22 St. 18 St. 14 St.
III 57 St. 45 St.
IV 76 St.
Gitterrinne M2 200/50

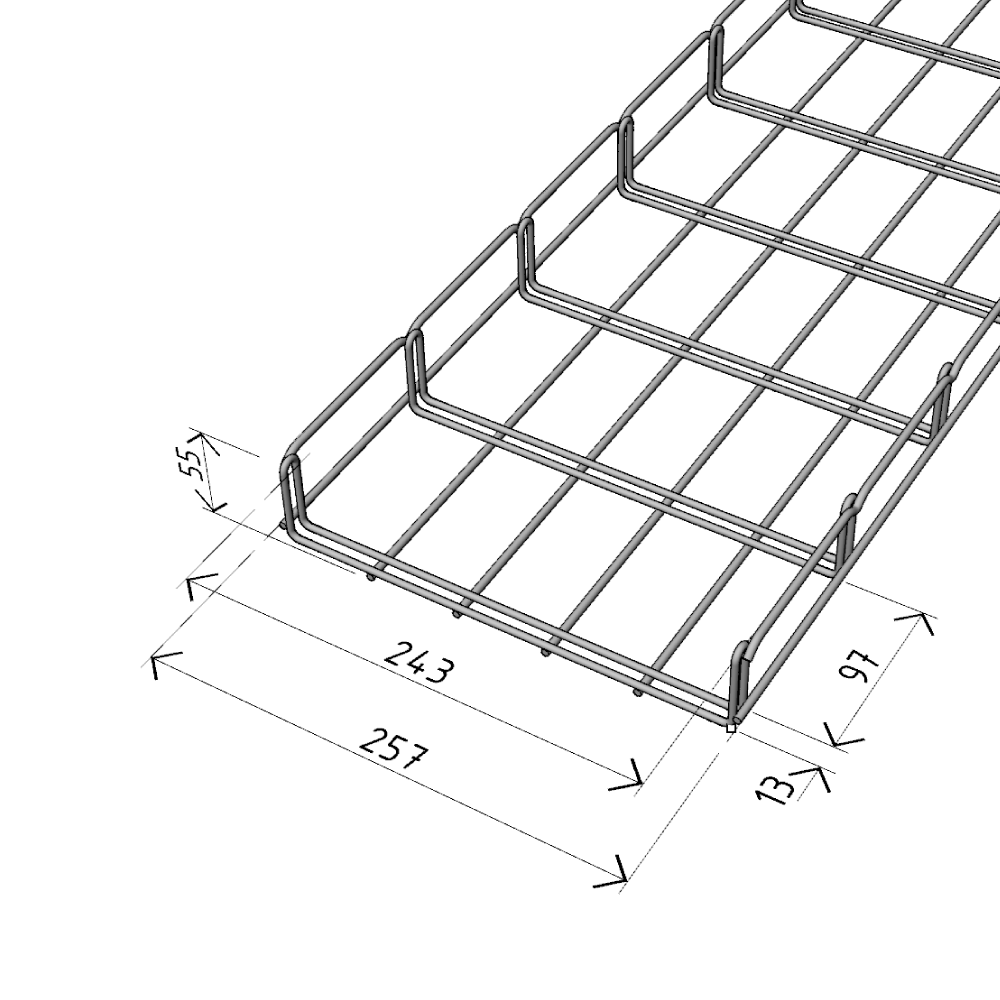

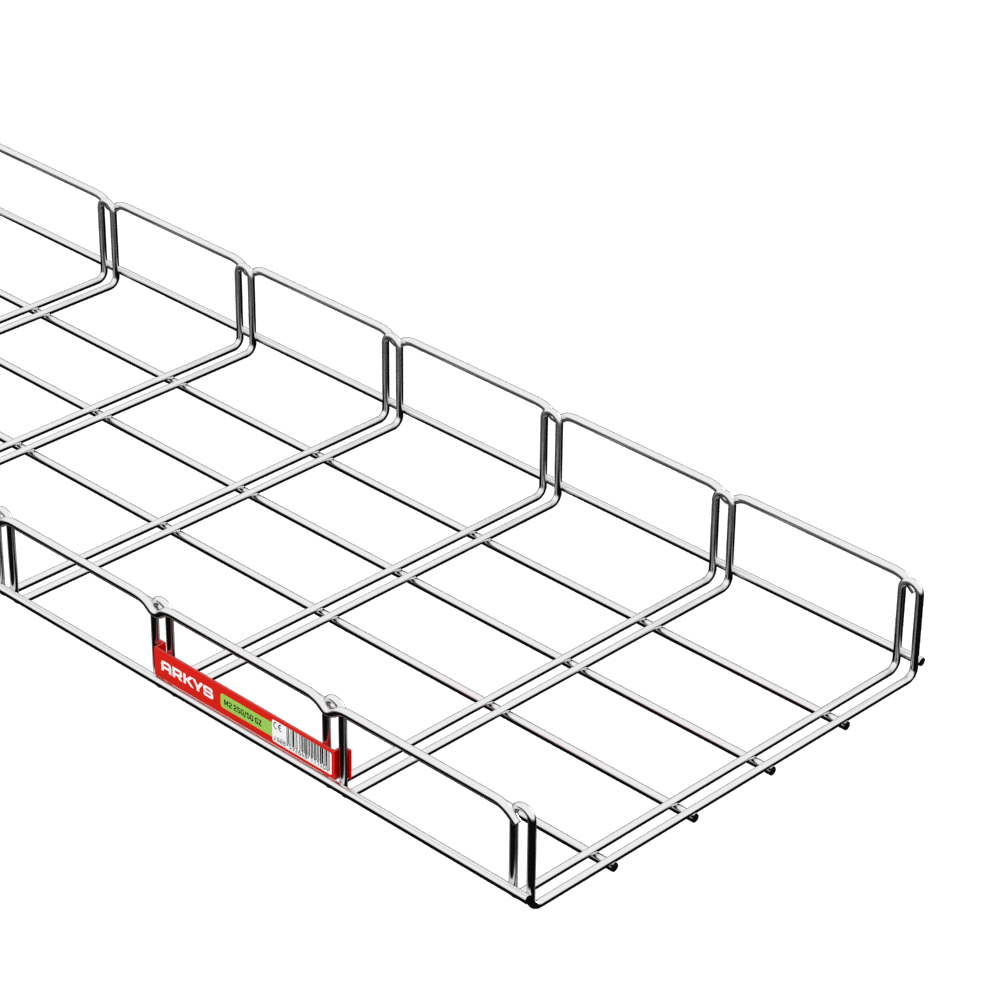

Gitterrinne M2 250/50

  • 250 mm
  • 50 mm
  • 2000 mm
  • 3,0 kg
  • Funktionale Integrität
Gitterrinne M2 250/50
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 3×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 7 620 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211150
  • ZZ ARK -221150
  • A2 ARK -231154
  • A4 ARK -241154 *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 23 St. 19 St. 14 St. 11 St. 9 St. 7 St. 6 St. 5 St. 5 St. 4 St. x x
II 46 St. 38 St. 28 St. 22 St. 18 St.
III 69 St. 57 St.
IV 92 St.
Gitterrinne M2 250/50

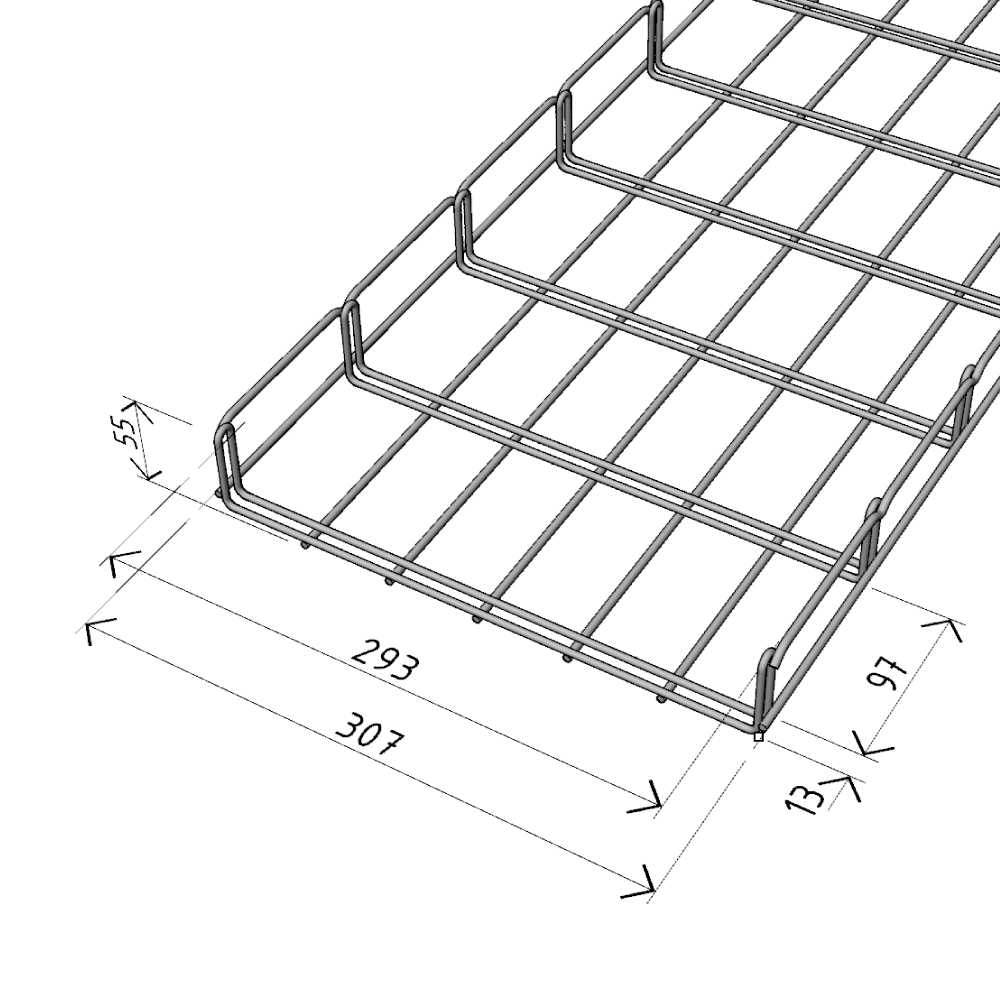

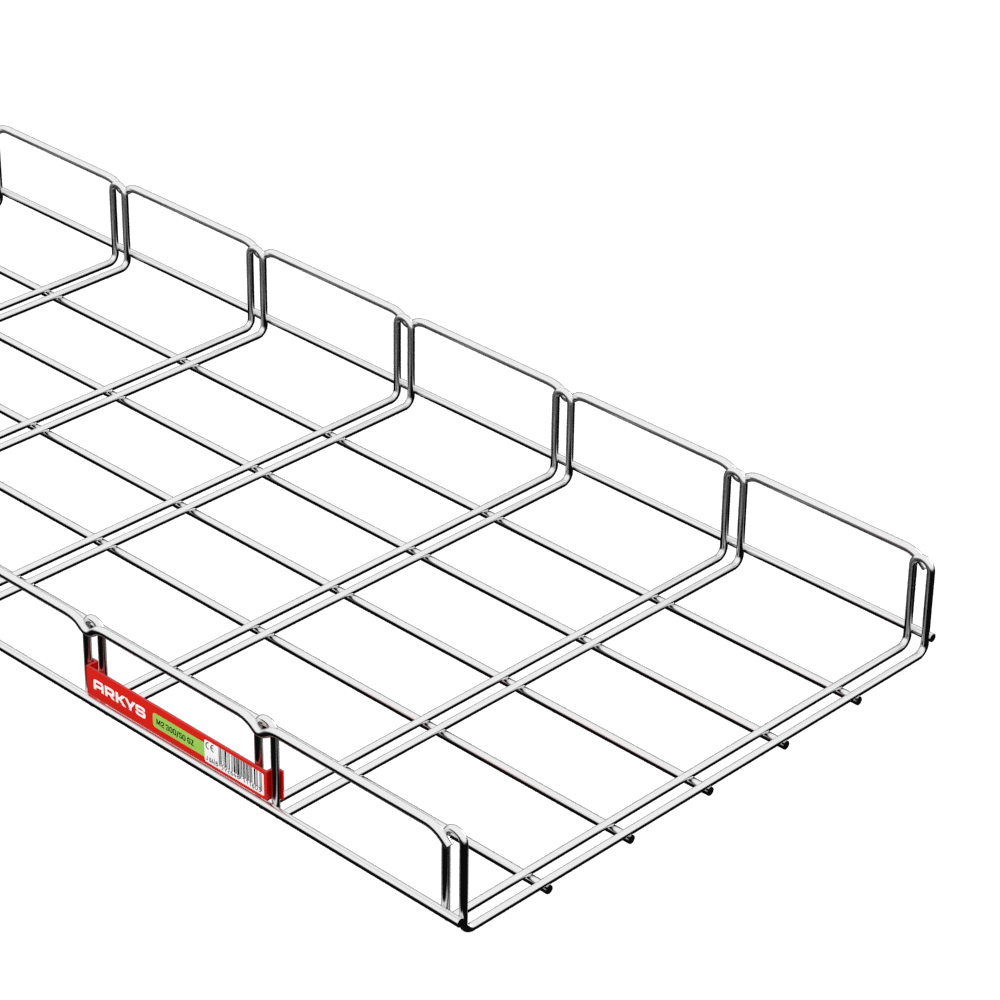

Gitterrinne M2 300/50

  • 300 mm
  • 50 mm
  • 2000 mm
  • 3,4 kg
  • Funktionale Integrität
Gitterrinne M2 300/50
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 3×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 9 200 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211160
  • ZZ ARK -221160
  • A2 ARK -231164
  • A4 ARK -241164 *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

Zahl der Schichten Kabeldurchschnitt [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 28 St. 24 St. 18 St. 14 St. 11 St. 9 St. 8 St. 7 St. 6 St. 5 St. x x
II 56 St. 48 St. 36 St. 28 St. 22 St.
III 84 St. 72 St.
IV 112 St.
Gitterrinne M2 300/50

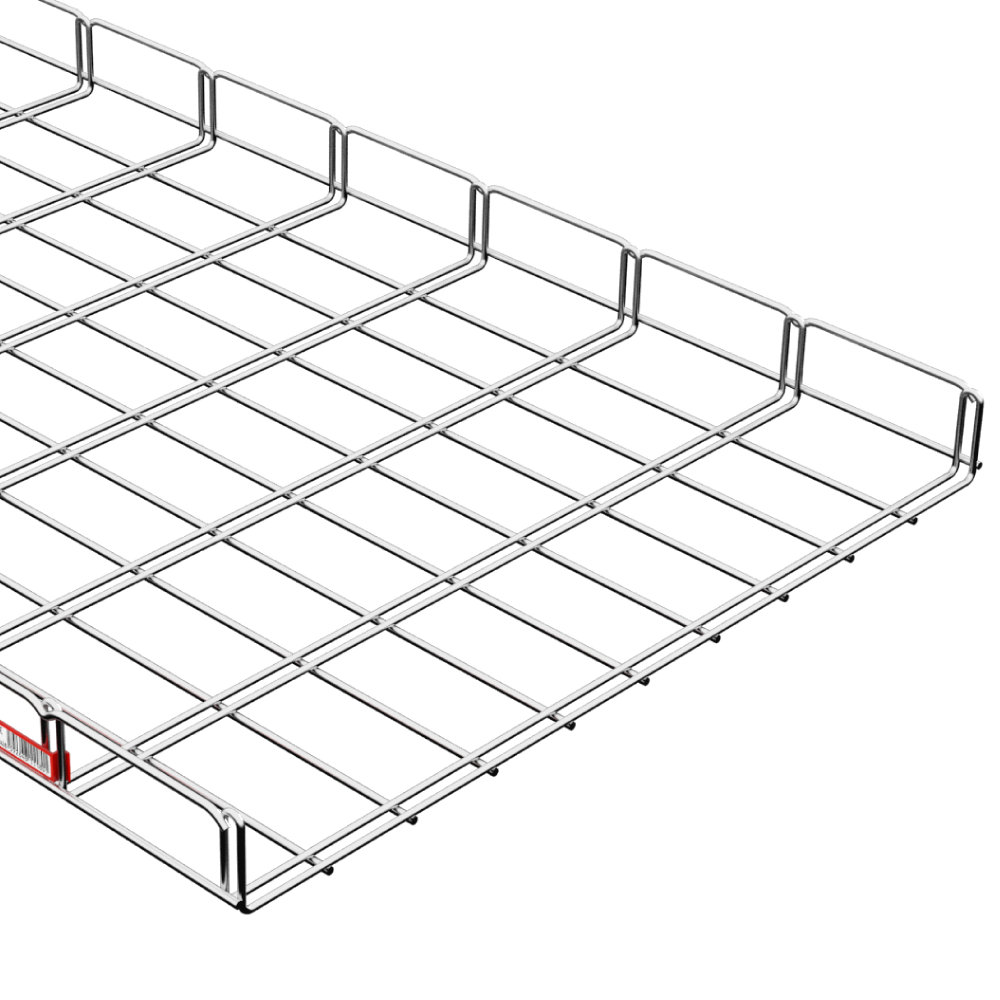

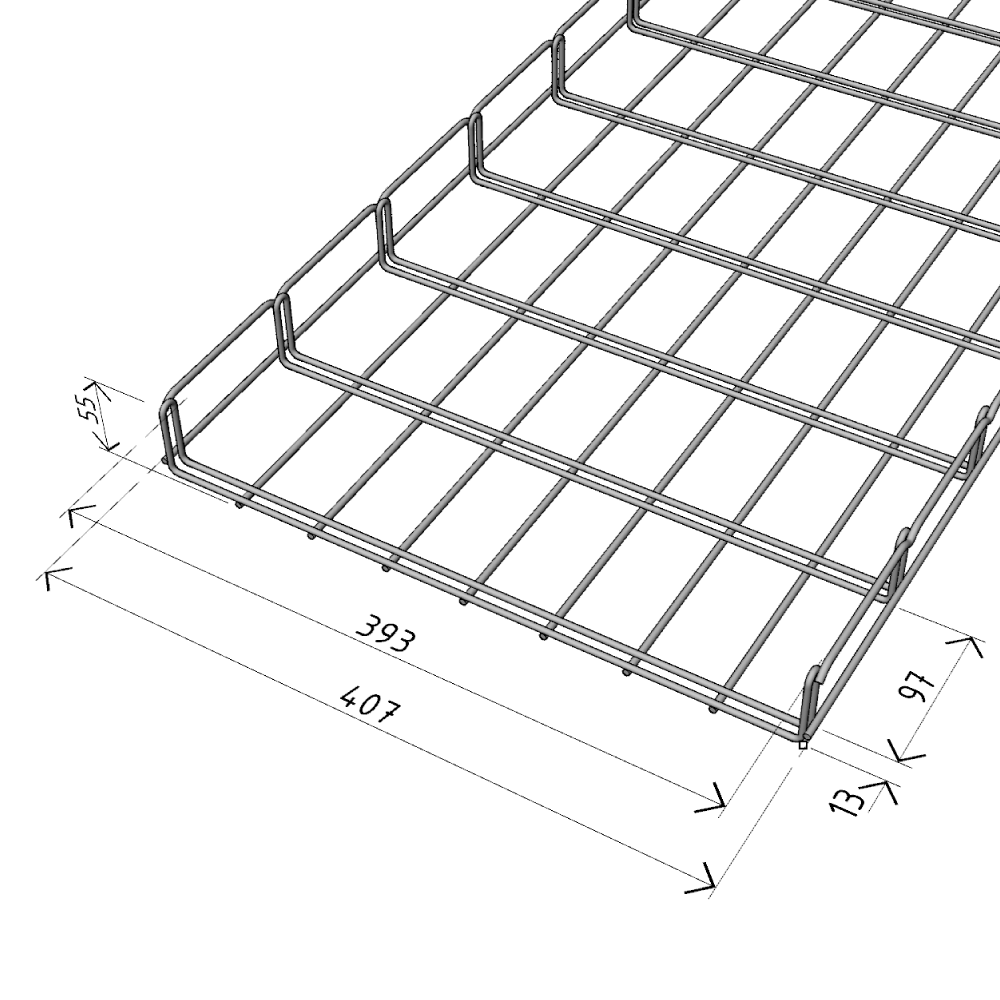

Gitterrinne M2 400/50

  • 400 mm
  • 50 mm
  • 2000 mm
  • 4,1 kg
  • Funktionale Integrität
Gitterrinne M2 400/50
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 4×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 12 350 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211170
  • ZZ ARK -221170
  • A2 ARK -231174
  • A4 ARK -241174 *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 38 St. 32 St. 24 St. 19 St. 15 St. 13 St. 11 St. 9 St. 8 St. 7 St. x x
II 76 St. 64 St. 48 St. 38 St. 30 St.
III 114 St. 96 St.
IV 152 St.
Gitterrinne M2 400/50

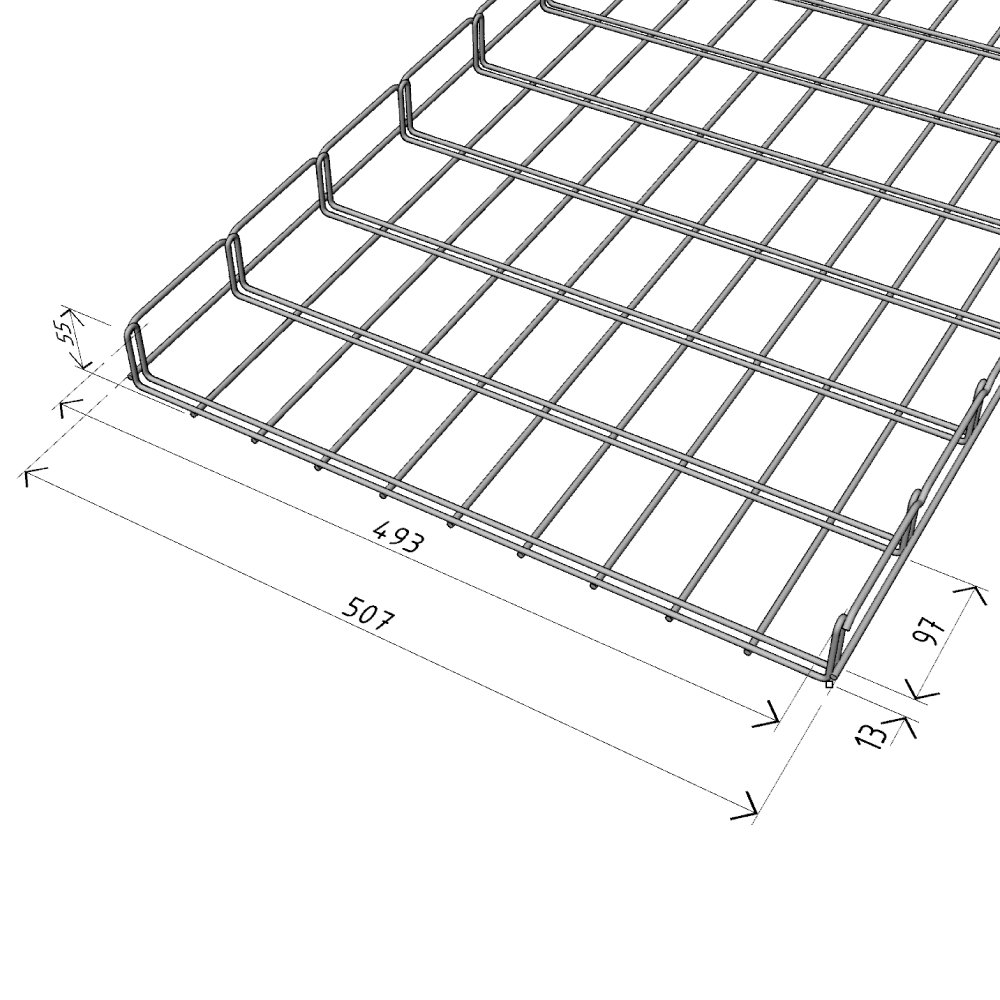

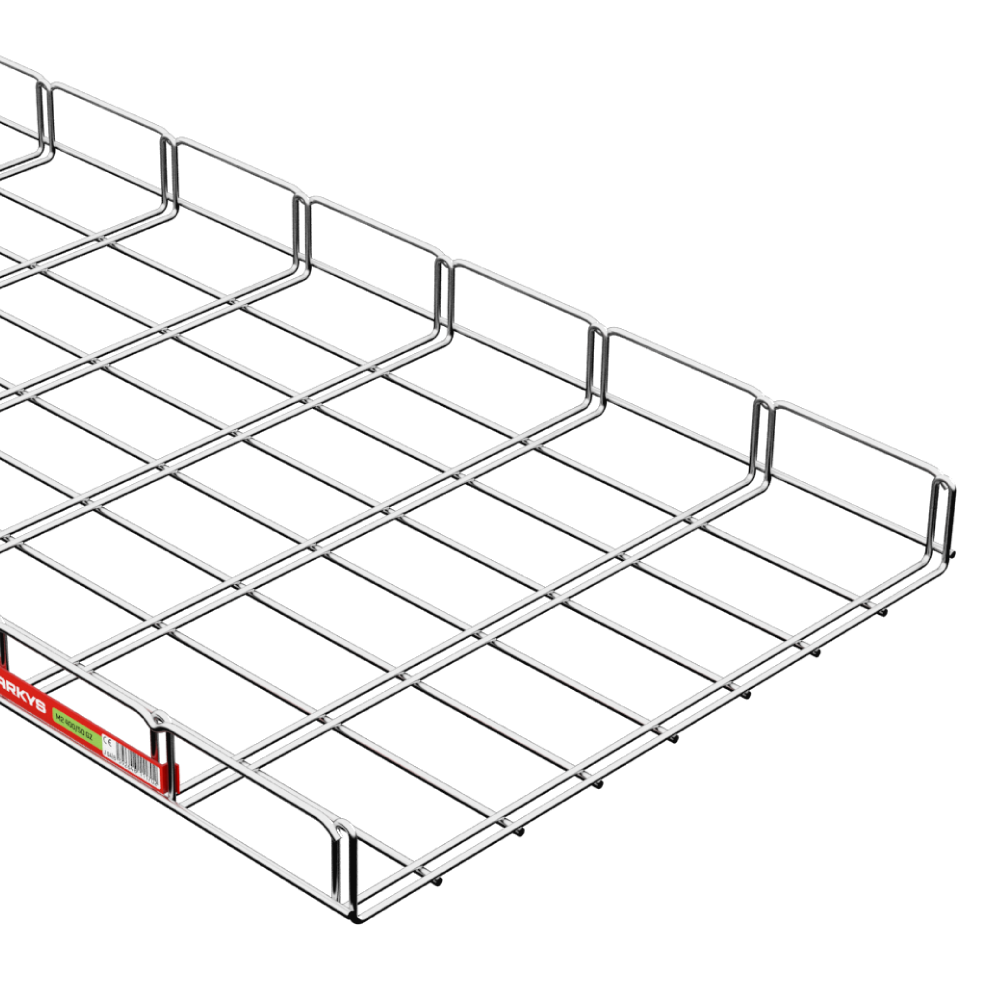

Gitterrinne M2 500/50

  • 500 mm
  • 50 mm
  • 2000 mm
  • 4,9 kg
  • Funktionale Integrität
Gitterrinne M2 500/50
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 4×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 15 500 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211180
  • ZZ ARK -221180
  • A2 ARK -231184
  • A4 ARK -241184 *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

počet
vrstev		 průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 48 ks 40 ks 30 ks 24 ks 19 ks 16 ks 14 ks 12 ks 10 ks 9 ks x x
II 96 ks 80 ks 60 ks 48 ks 38 ks 32 ks
III 144 ks 120 ks
IV 192 ks
Gitterrinne M2 500/50

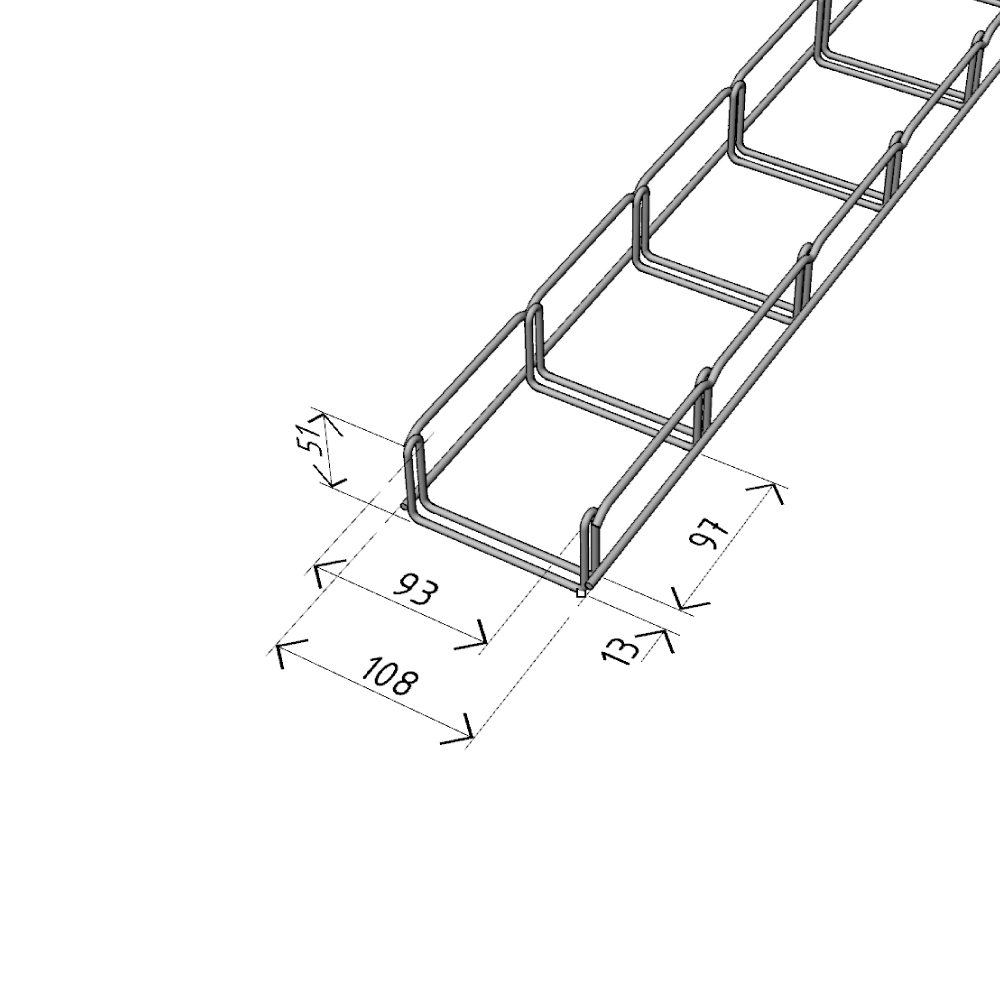

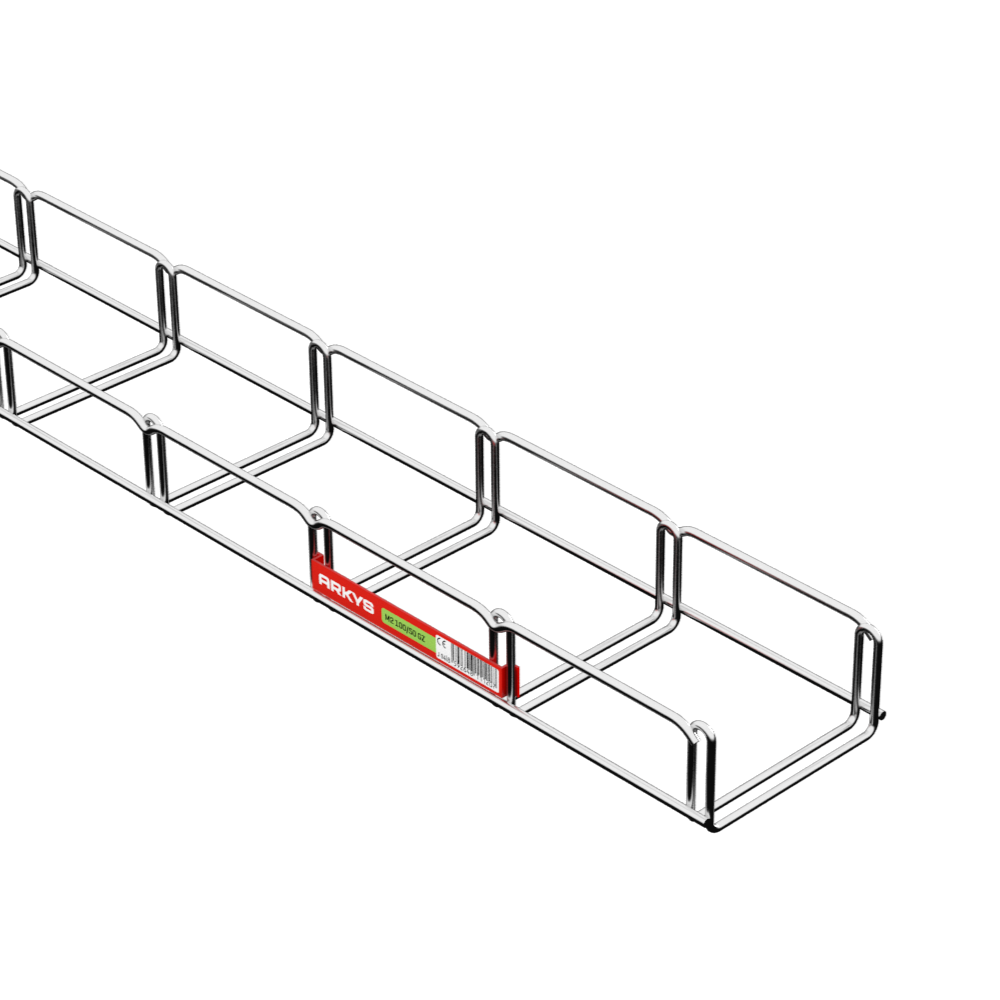

Gitterrinne M2 100/50

  • 100 mm
  • 50 mm
  • 2000 mm
  • 1,4 kg
  • Funktionale Integrität
Gitterrinne M2 100/50
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 2×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 2 900 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211120
  • ZZ ARK -221120
  • A2 ARK -231124
  • A4 ARK -241124
Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 9 St. 7 St. 5 St. 4 St. 3 St. 3 St. 2 St. 2 St. 2 St. 1 St. x x
II 18 St. 14 St. 10 St. 8 St. 6 St.
III 27 St. 21 St.
IV 36 St.
Gitterrinne M2 100/50
