Verbinder

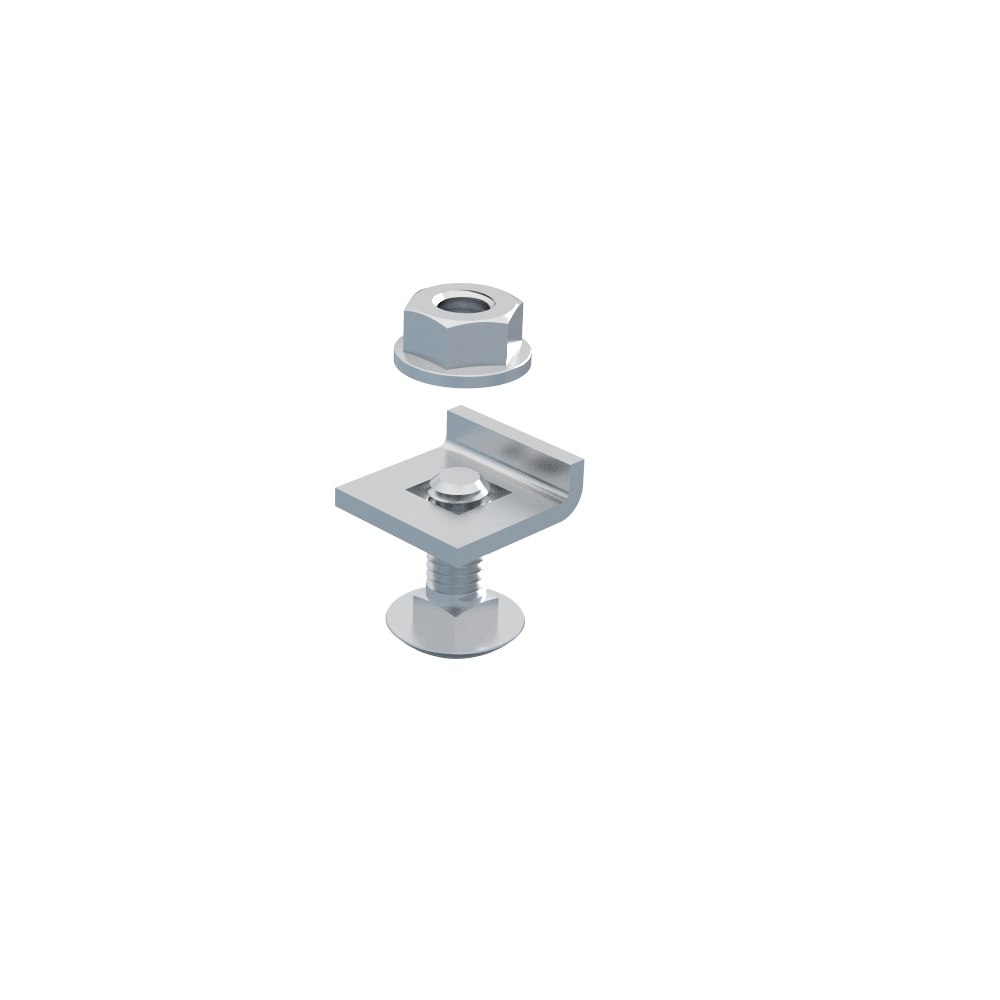

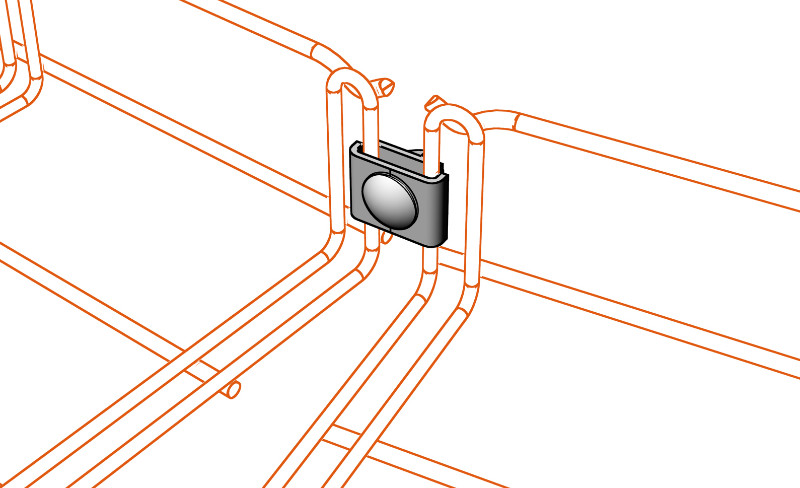

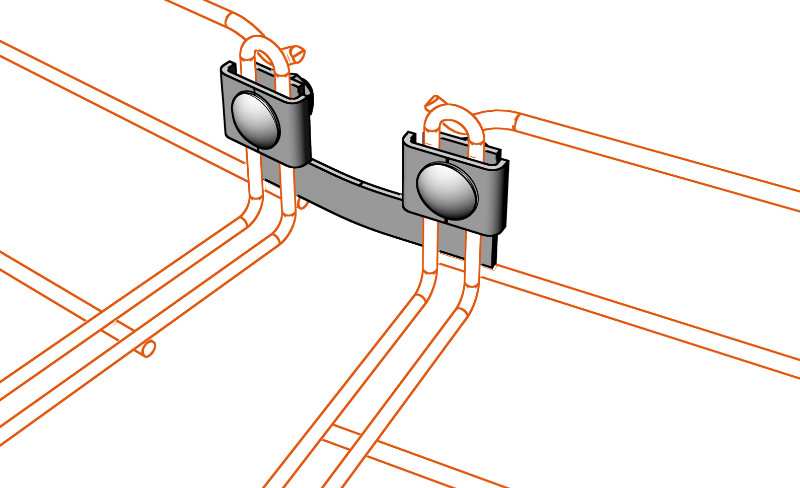

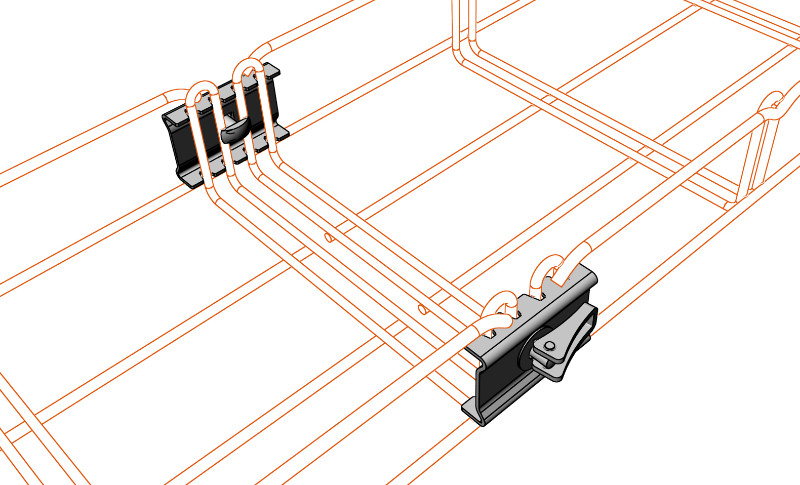

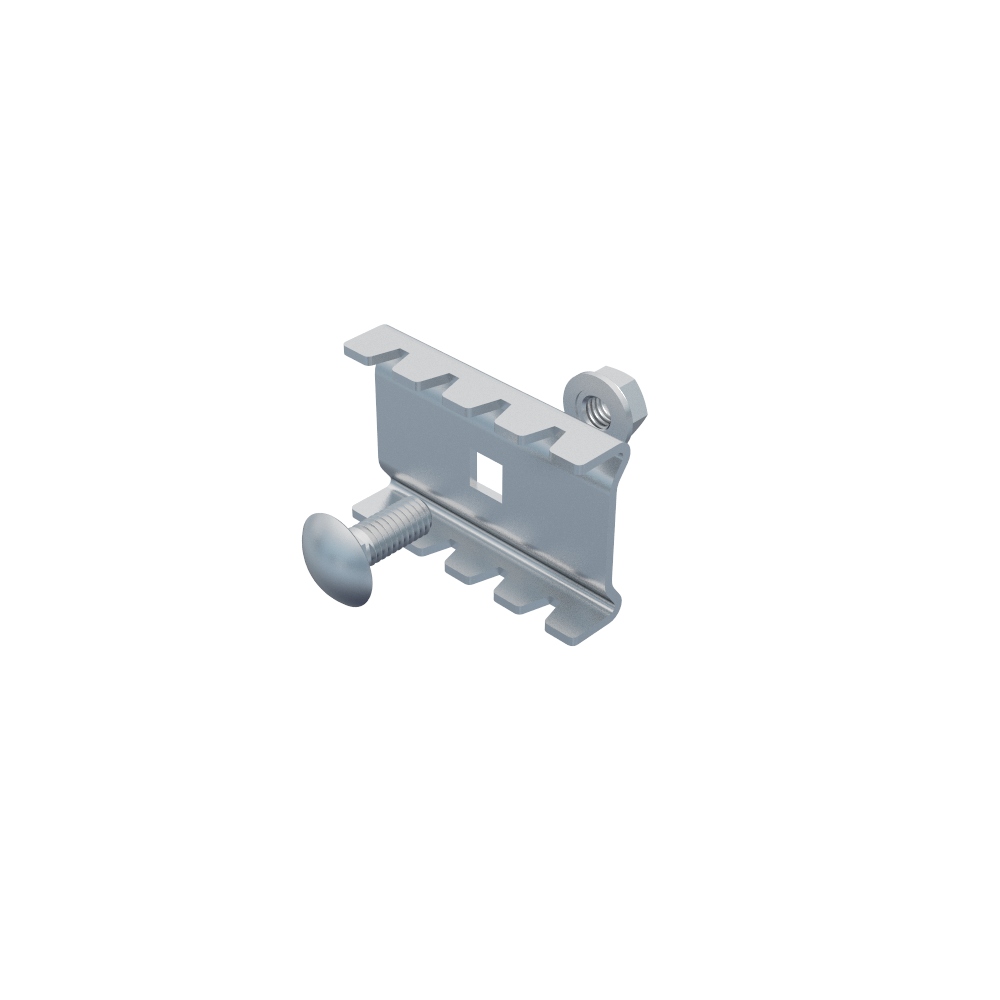

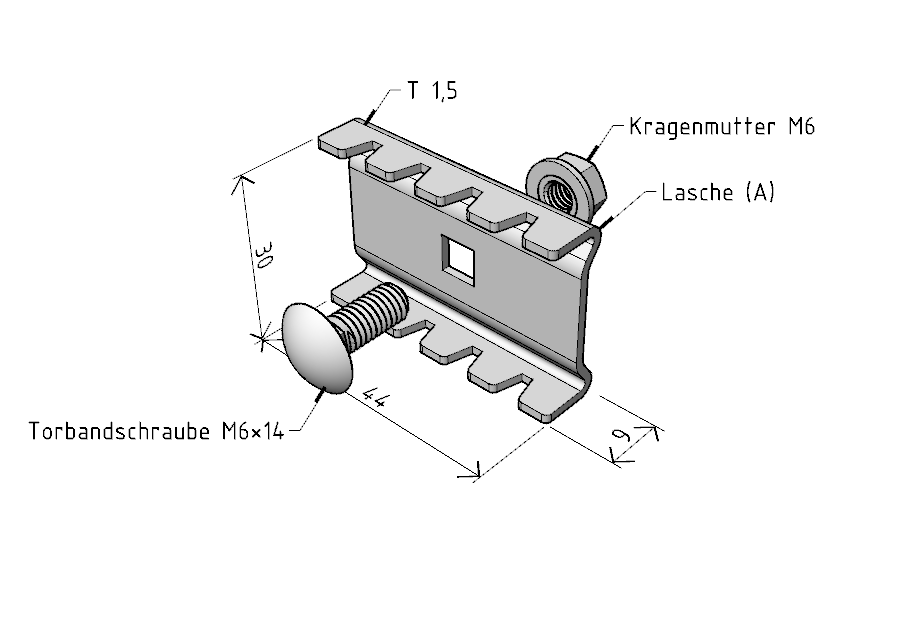

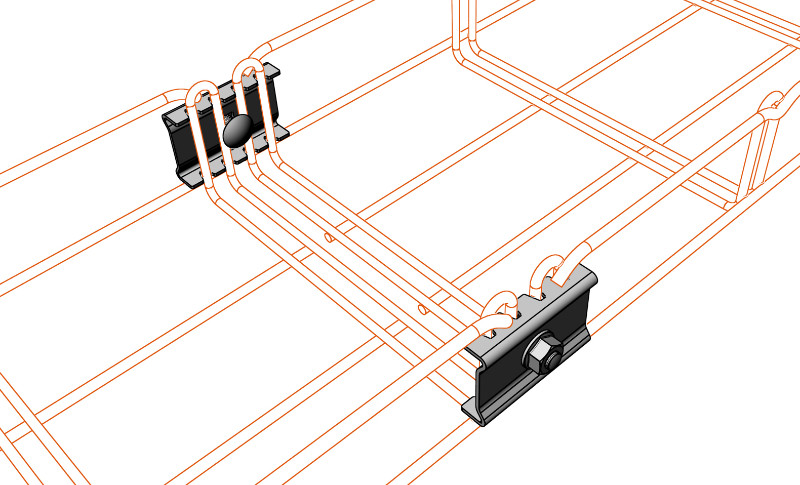

Der Verbinder SZM 1 ist der Grundverbinder des MERKUR 2 Systems. Er dient zur Verbindung der Gitterrinnen zu einer durchlaufenden Kabeltrasse. Der Verbindungssatz besteht aus Verbinderprofil (Lasche vom A-Typ), einer Torbandschraube M6x12 und einer Kragenmutter M6.

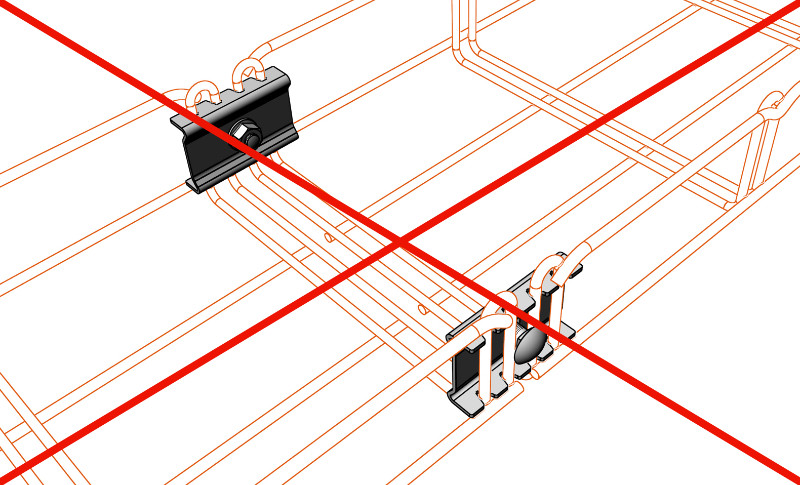

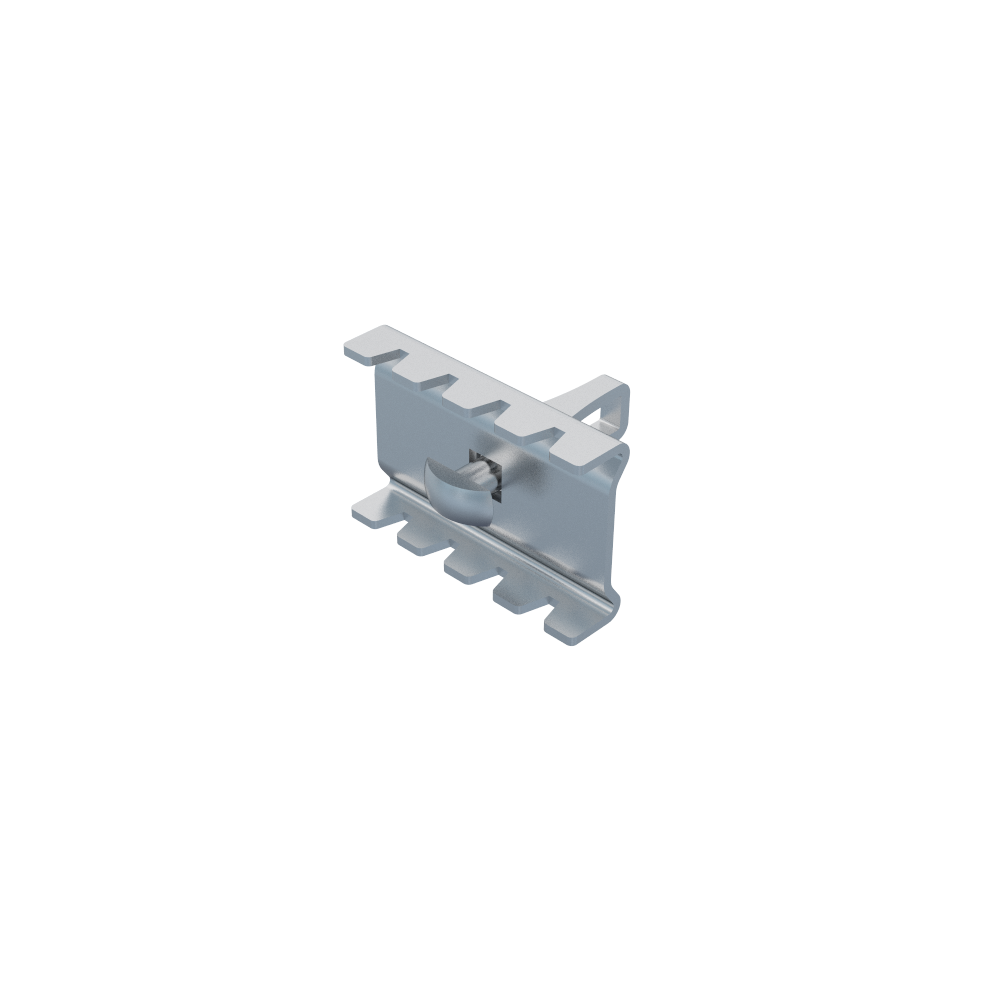

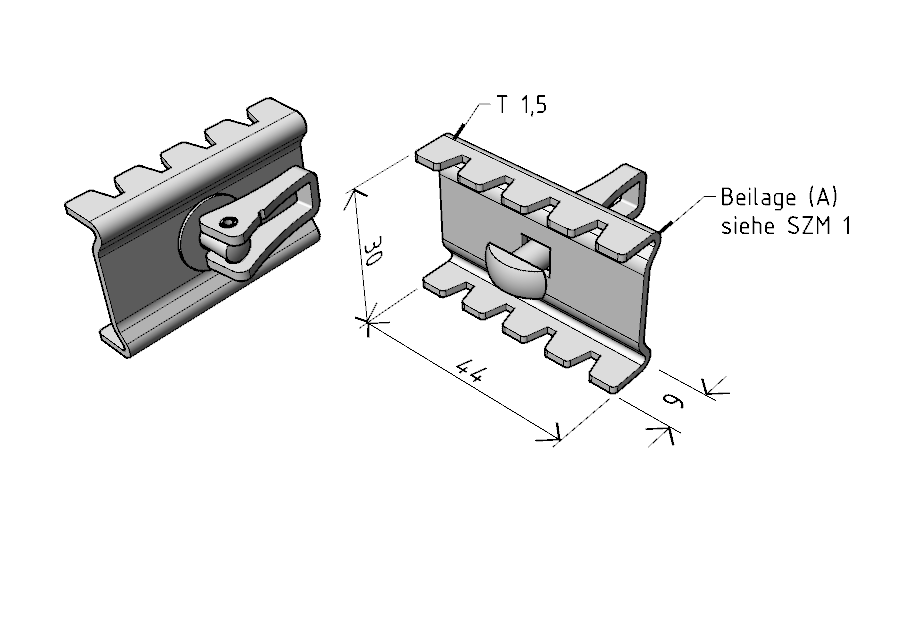

Der Verbinder SZM 1-R ist ein schraubloser Schnellverbinder, der noch kürzere Installationszeiten des M2 Systems erlaubt und mehr Komfort bietet. Die Installation dieses Verbinders ist jedoch für Kabeltrassen mit integriertem Funktionserhalt (brandbeständig) unzulässig. Dazu dient der Schraubverbinder SZM 1.

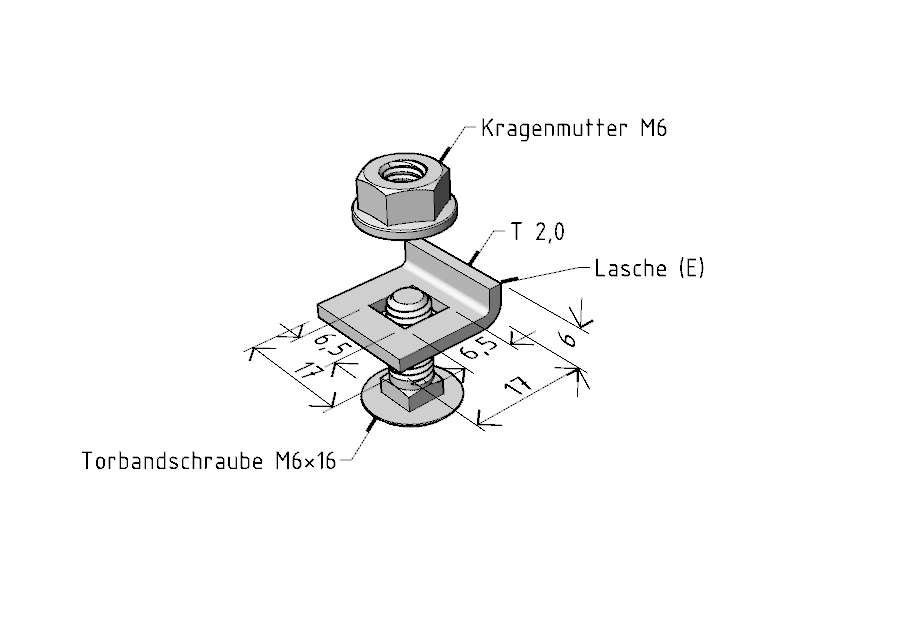

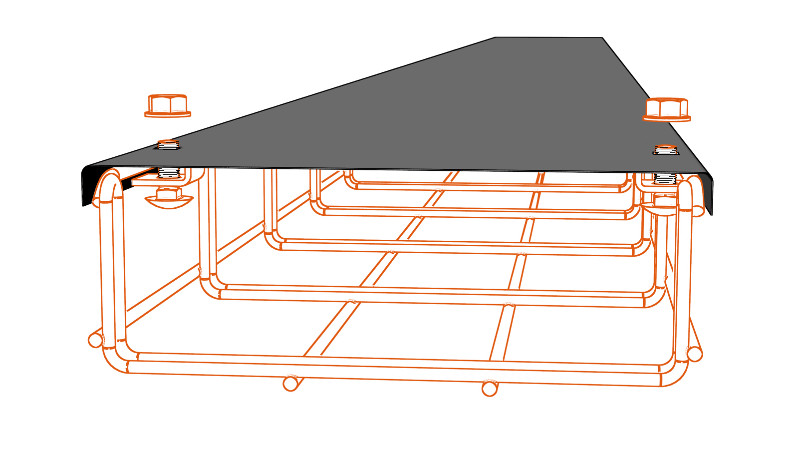

Der Verbinder SVM 1 dient zur Befestigung des Rinnendeckels. Der Satz besteht aus einer Profillasche vom Typ (E), einer Torbandschraube M6×16 und einer Kragenmutter M6. Es werden 2 Verbinder pro 1 m Deckel installiert.

Die Komponenten in der Abbildung sind Bestandteil der Verpackung.

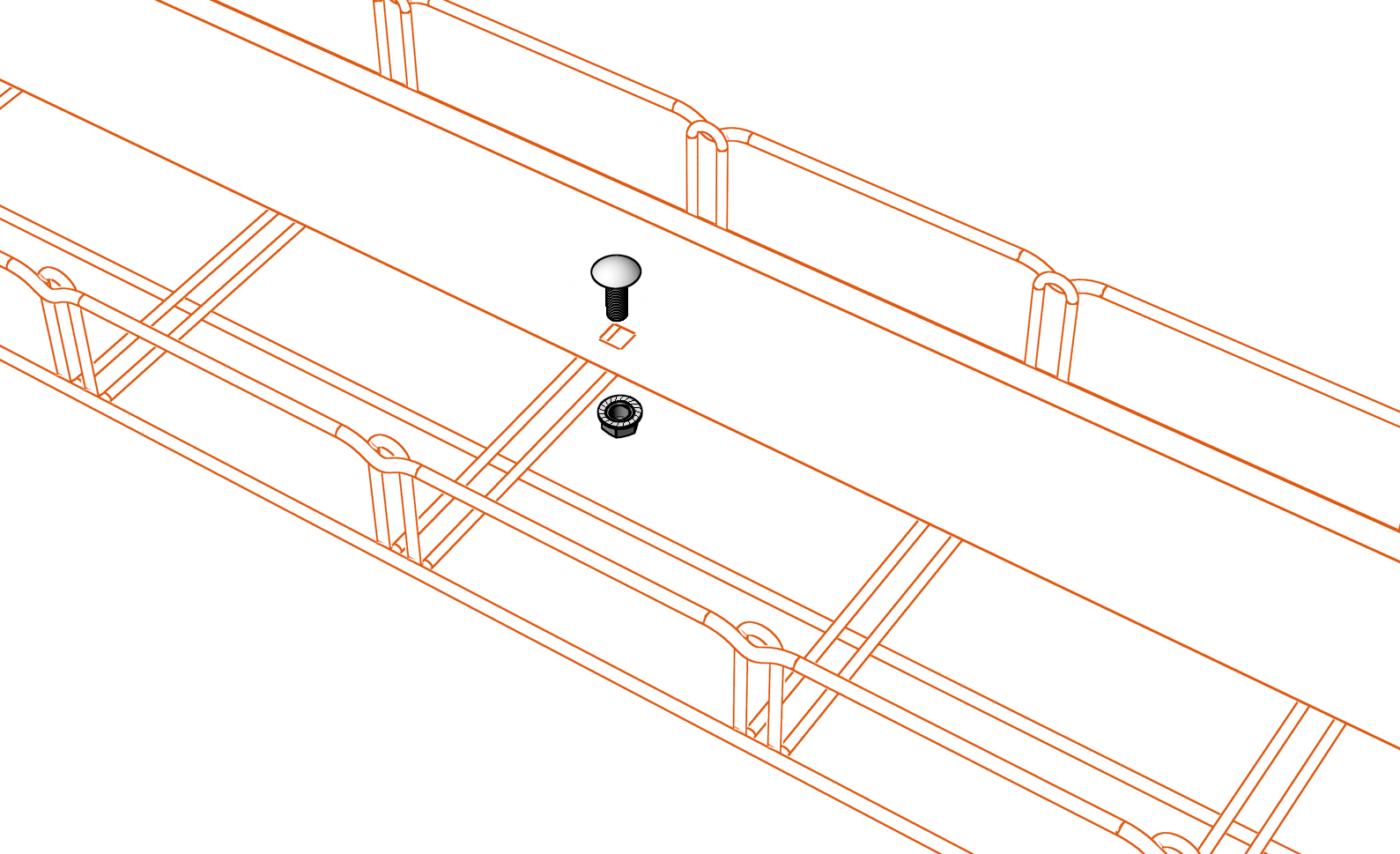

Der Verbindungssatz SPM 1 dient zur Befestigung des Trennstegs
in jeder beliebigen Position in der ganzen Breite der Gitterrinne,
was einen großen technischen Vorteil darstellt. Es werden 2 Stck.
Verbindungssatz SPM 1 pro 1 m Trennsteg installiert.

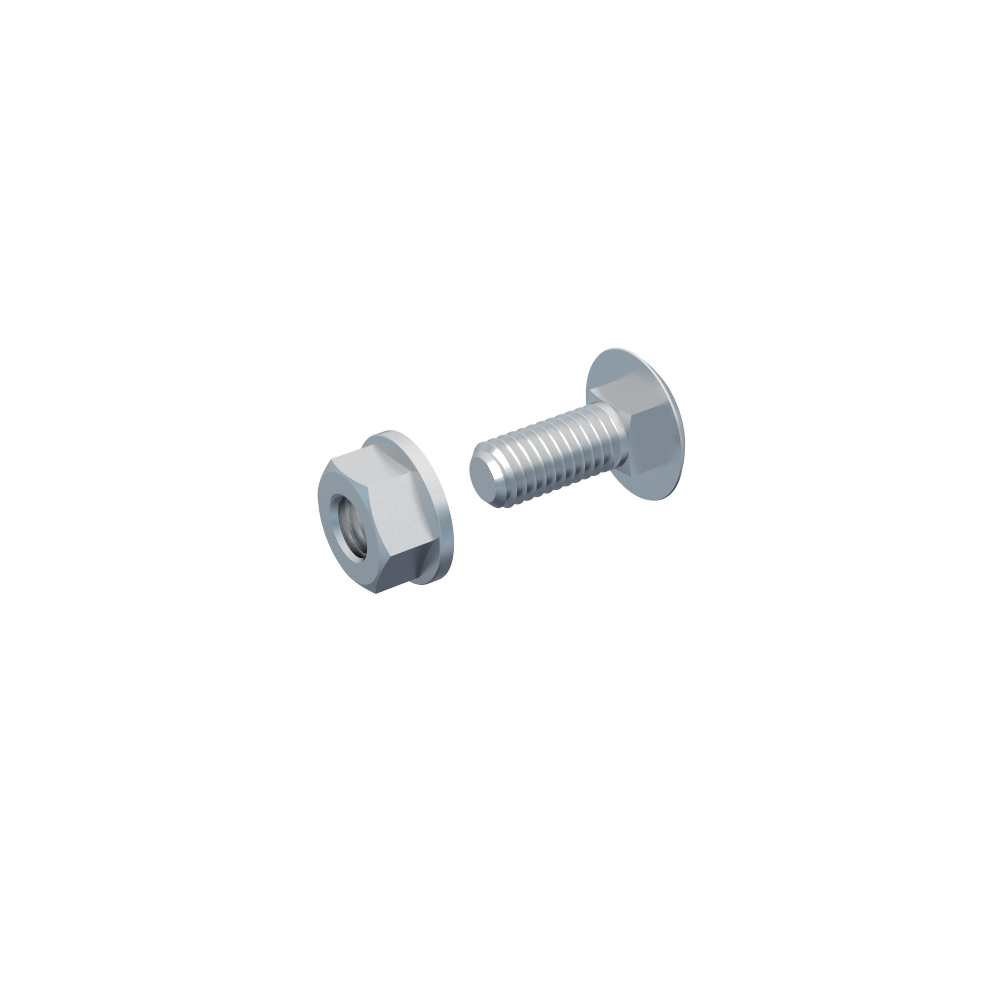

Der Verbindungssatz besteht aus einer Torbandschraube M6×16
und einer Kragenmutter M6.

Die Komponenten in der Abbildung sind Bestandteil der Verpackung.

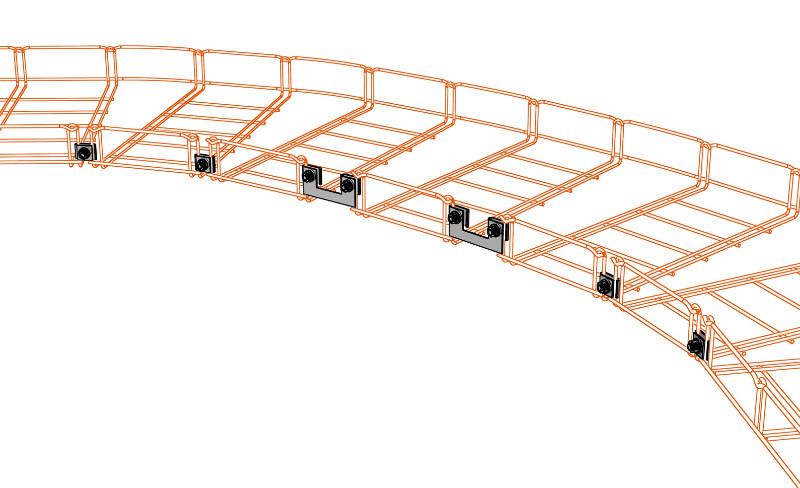

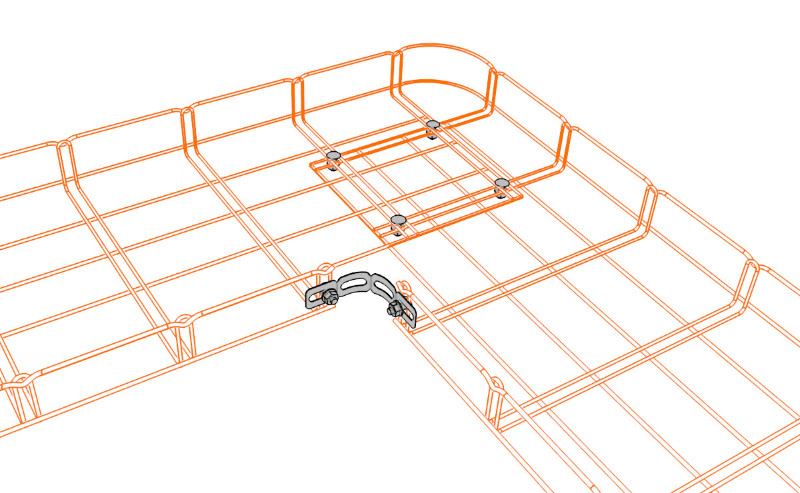

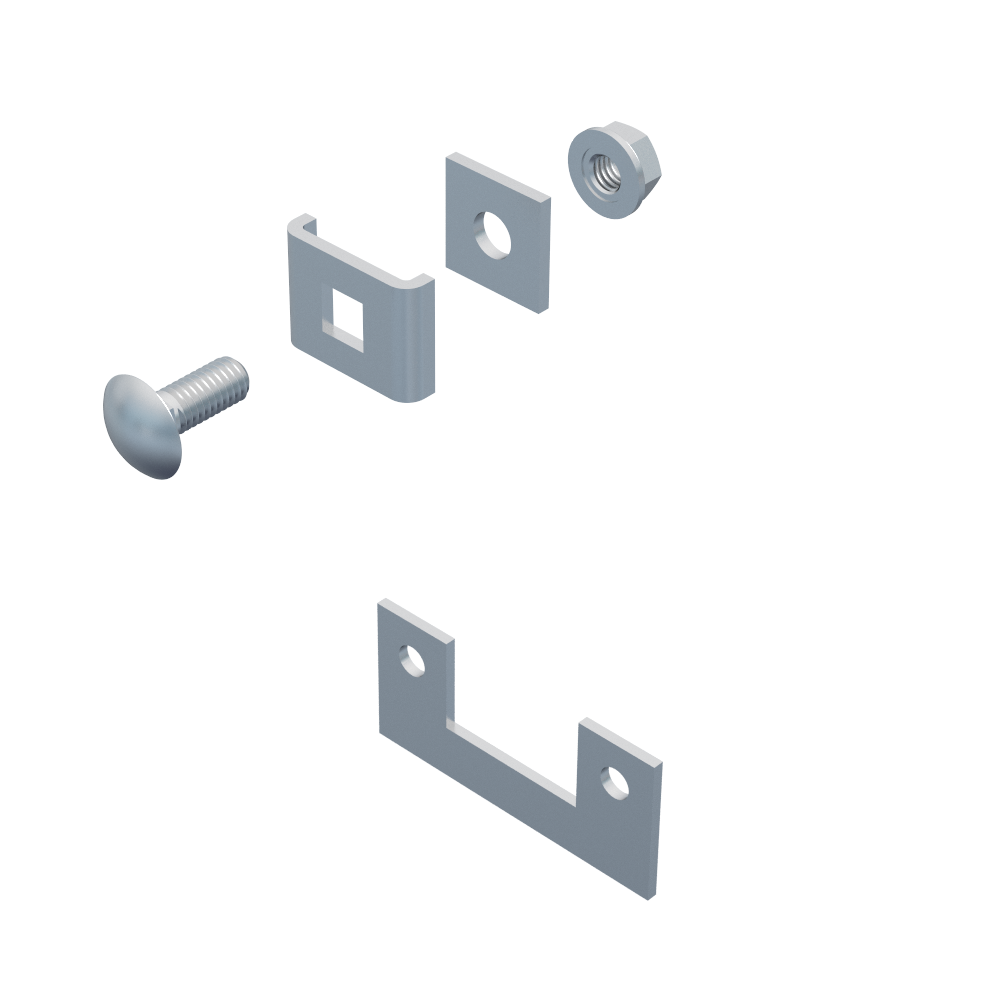

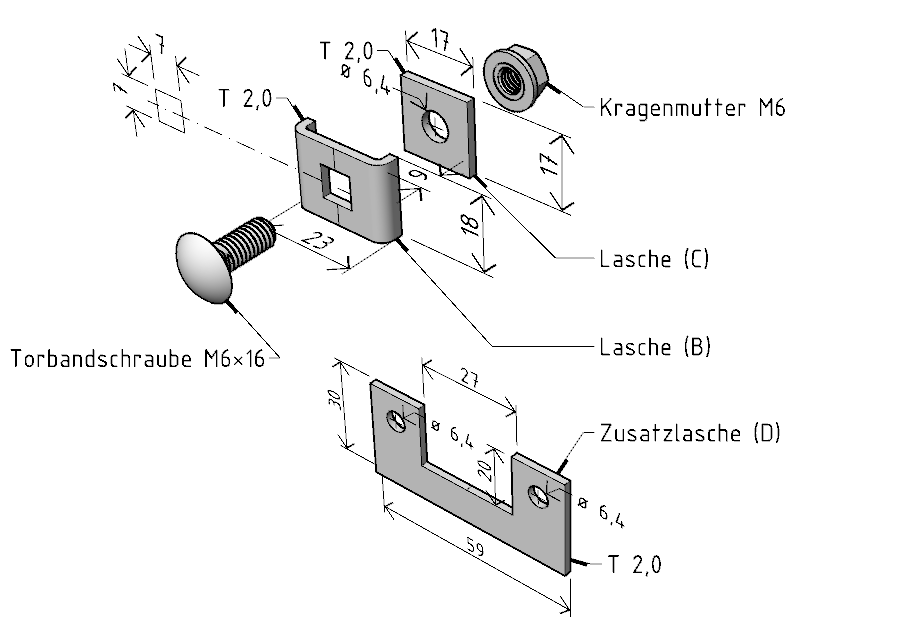

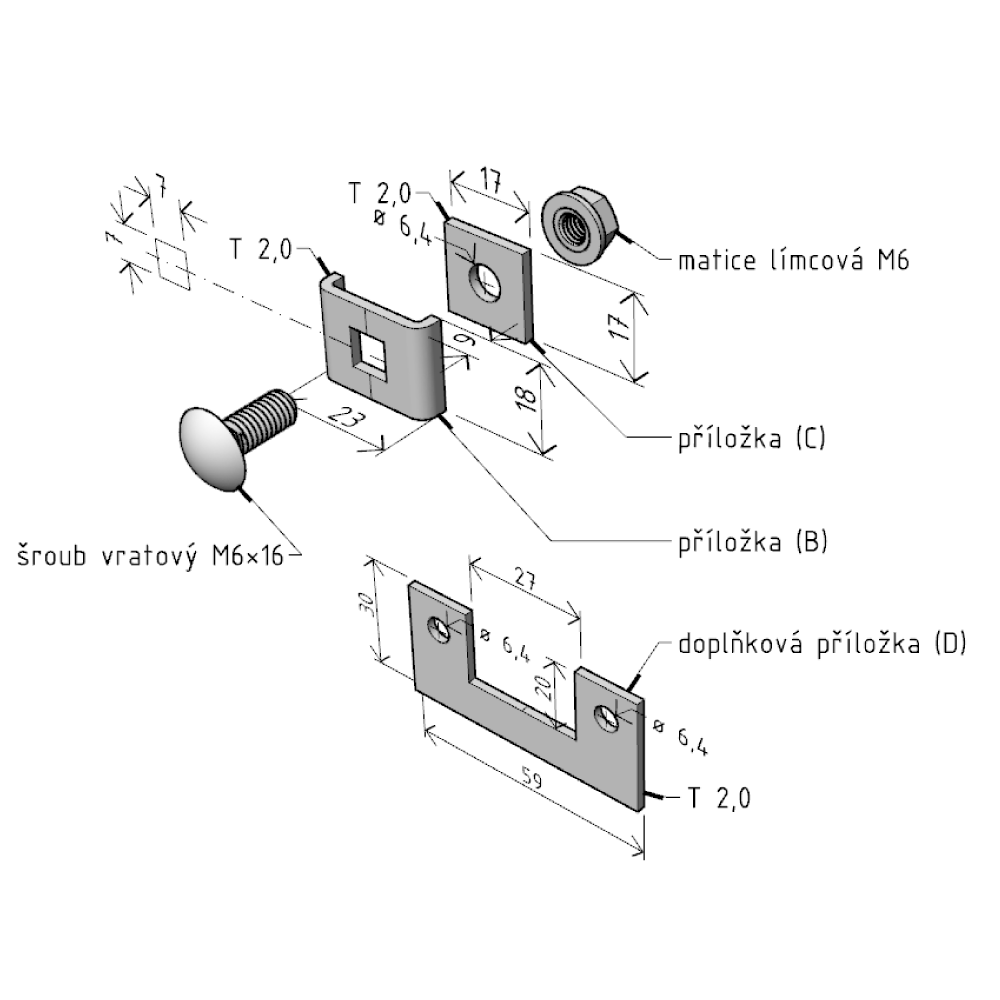

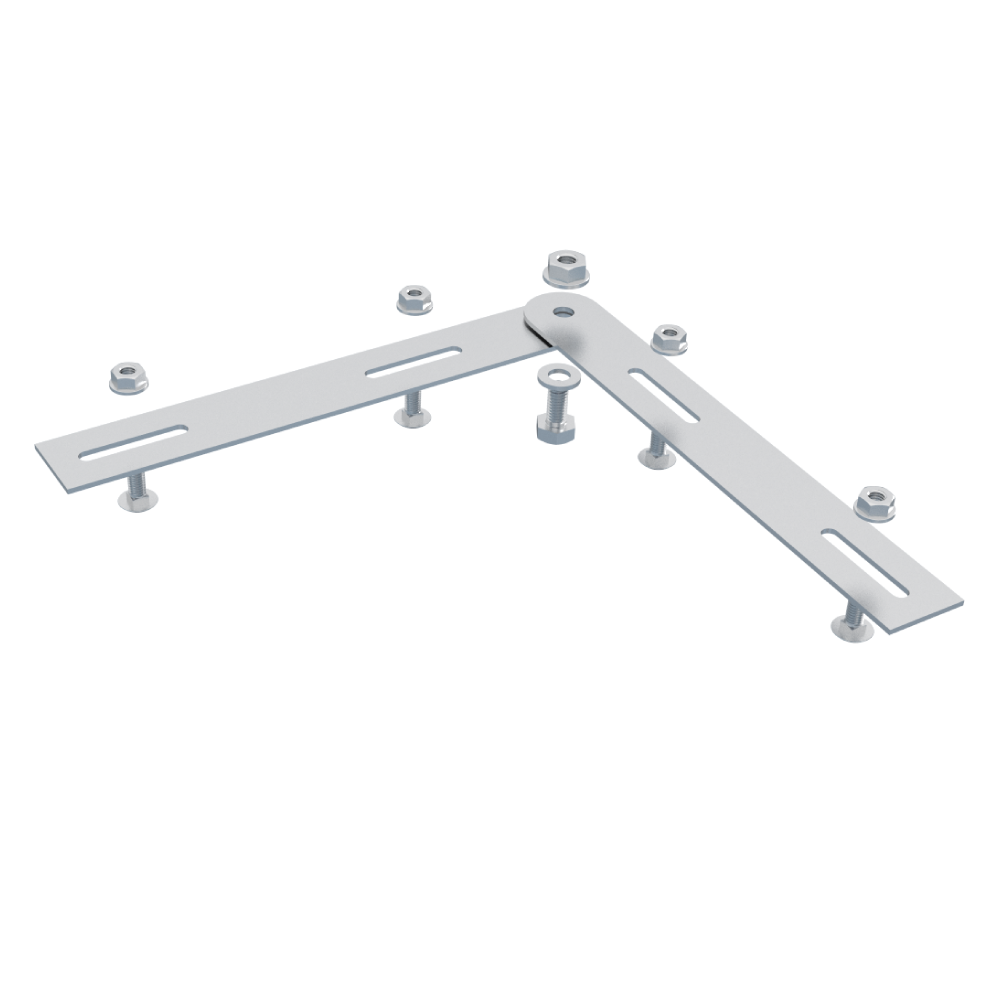

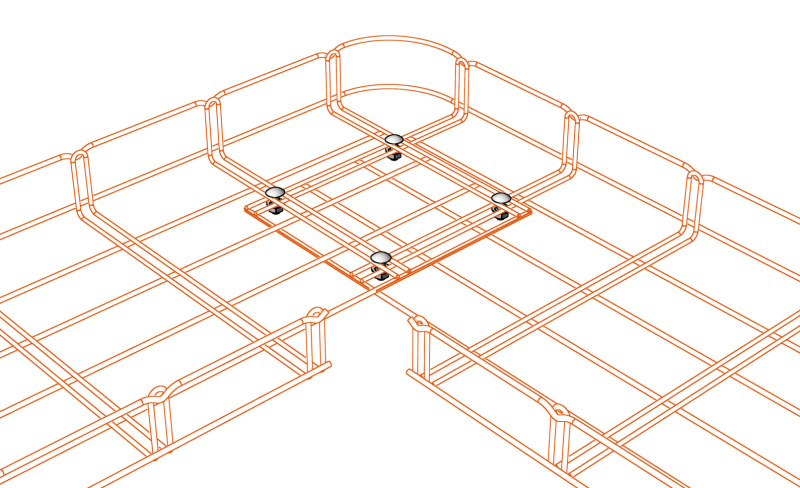

Der Verbinder SZM 4 wird zum Herstellen von Bögen, T-Stücken, Kreuzungen und sonstigen Abzweigen der Kabeltrasse verwendet. Durch die Kombination der Laschen C oder D können verschiedene Winkel des abgestuften Trassenbogens hergestellt werden. Ein Verbindungssatz besteht aus der Hauptlasche vom B-Typ, Laschen des Typs C und D, einer Torbandschraube M6x16 und einer Kragenmutter M6.

 Die Komponenten in der Abbildung sind Bestandteil der Verpackung.

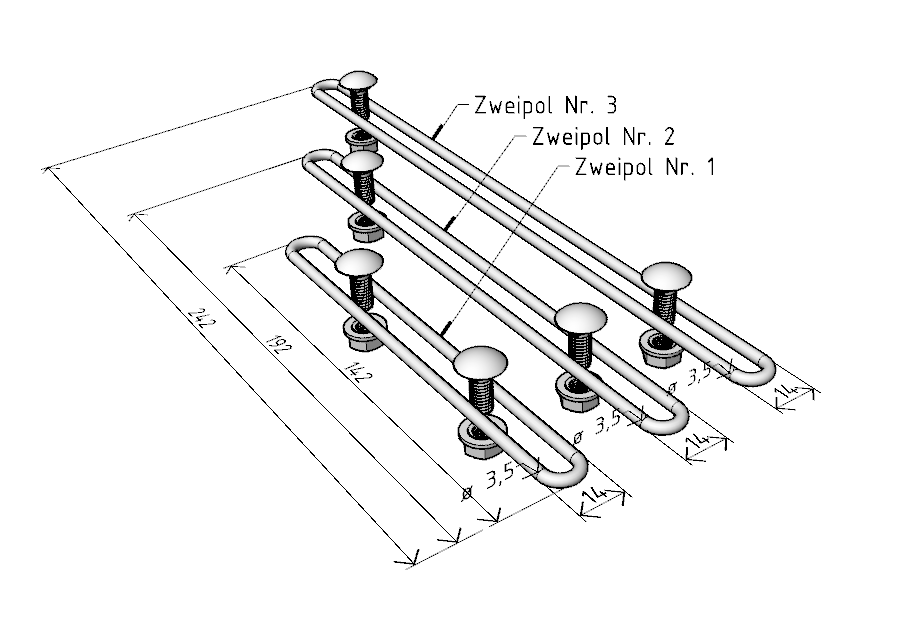

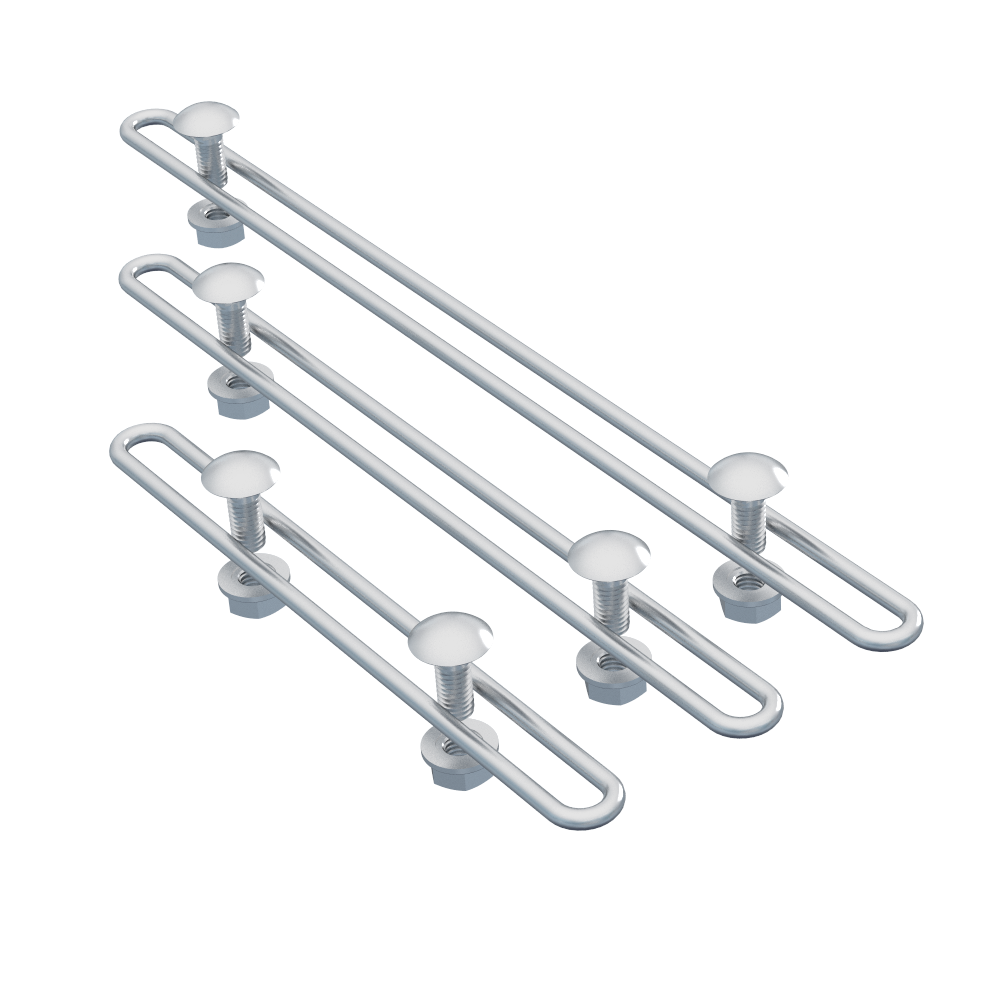

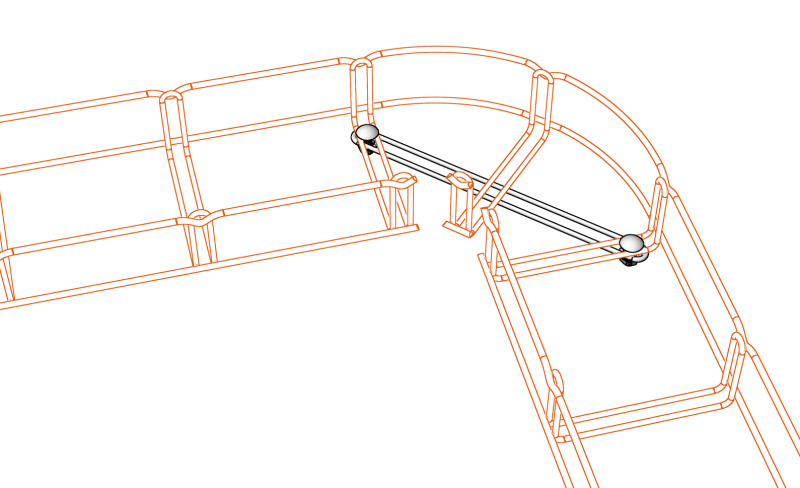

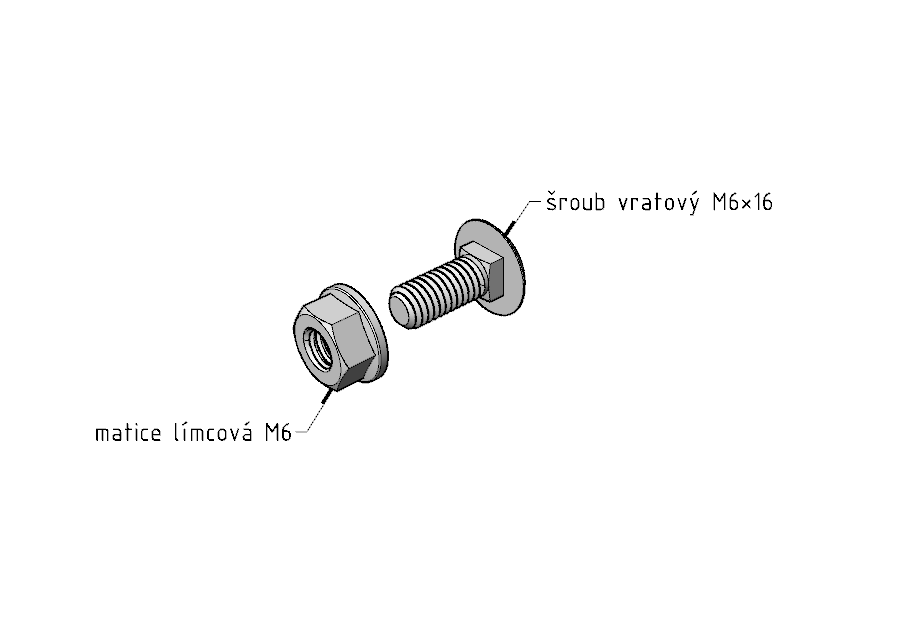

Der Formsatz TSM 50-100 dient als Ergänzung des Formverbinders SZM 4. Er wird insbesondere zur Formgestaltung bei den Rinnenbreiten von 50 und 100 mm verwendet, allerdings ist das Zubehör (Schraube + Mutter) auch für die Herstellung von Bögen bei anderen Rinnengrößen (siehe Abb. 1 und 2) sowie von inneren und äußeren Kniestücken verwendbar (siehe Abb. 3 und 4).

Die Komponenten in der Abbildung sind Bestandteil der Verpackung.

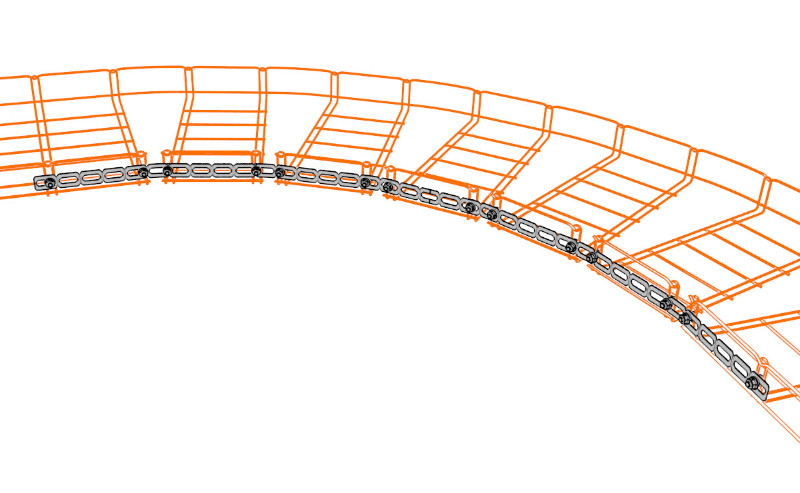

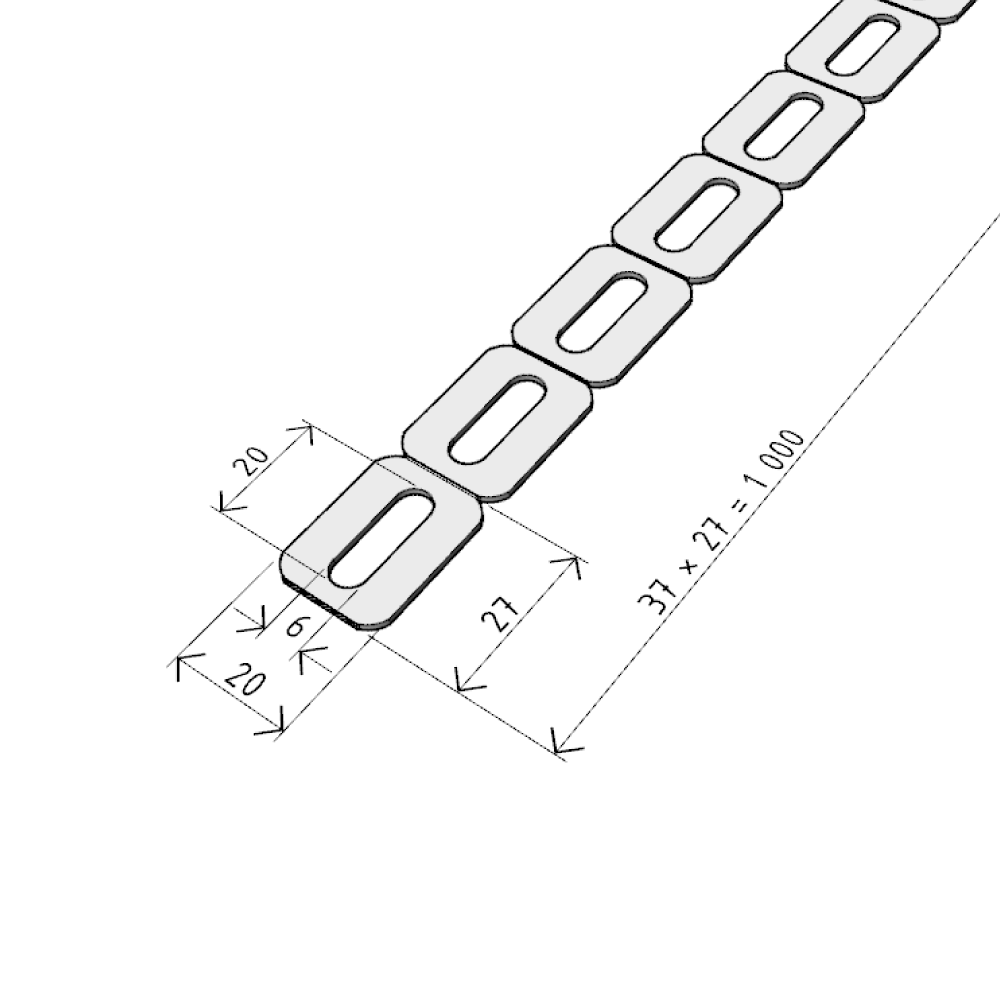

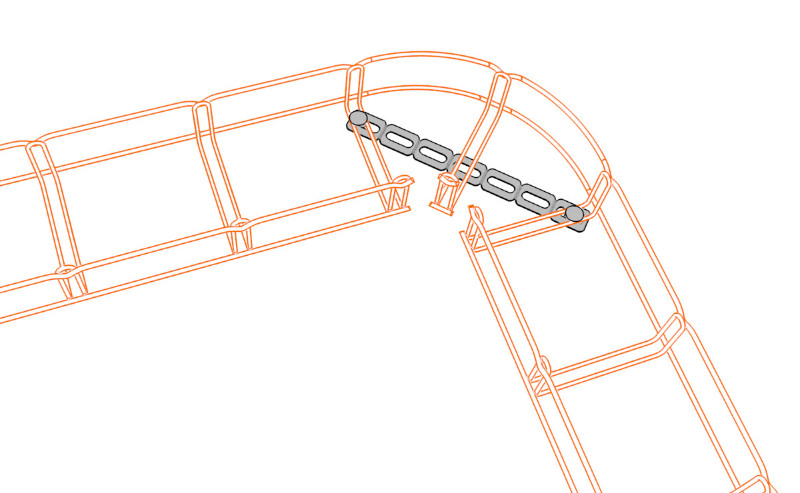

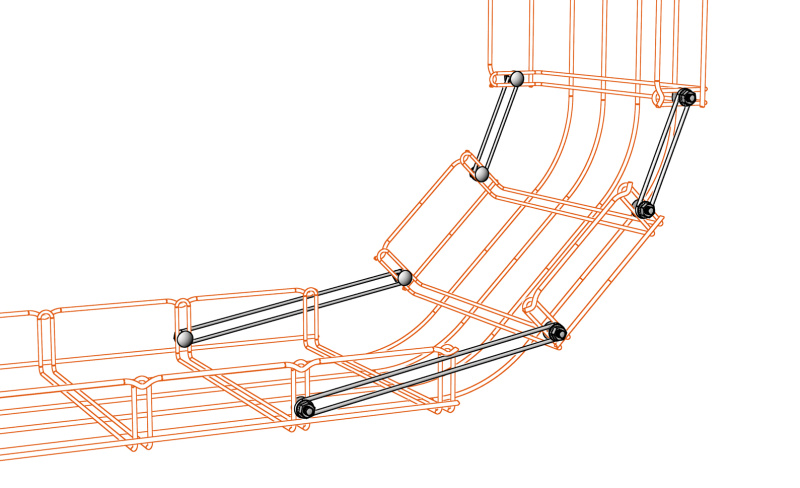

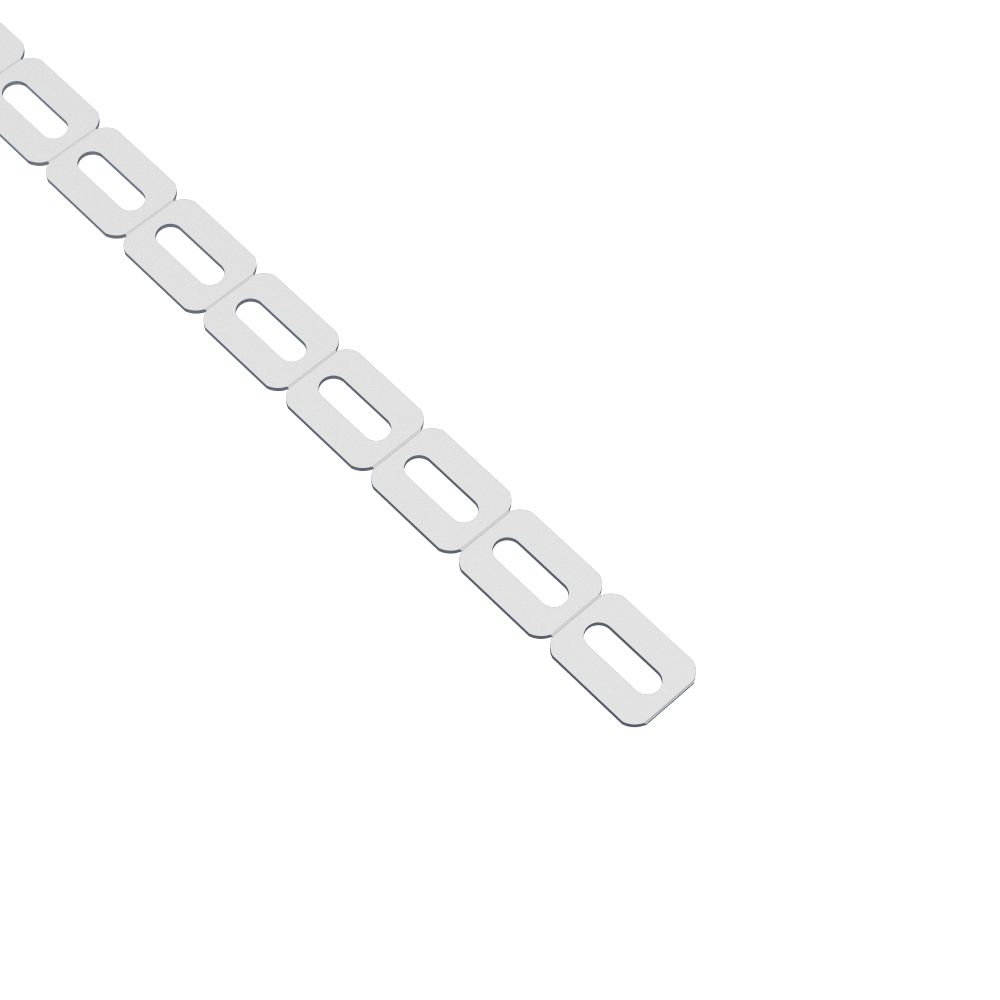

Das Formband TPM 1000 wird zur Herstellung von Bögen oder
anderen geformten Abschnitten verwendet. Die Bandlänge beträgt
1 000 mm und zwischen den Einzelsegmenten befindet sich
Lochung, um die Abtrennung der erforderlichen Installationslänge
zu erleichtern. Das Band ist zur Rinne mit der Torbandschraube
M6x16 und der Kragenmutter M6 zu befestigen (in der Packung
nicht enthalten, S. 56 und 58) unter Nutzung der ovalen Löcher
im Band.

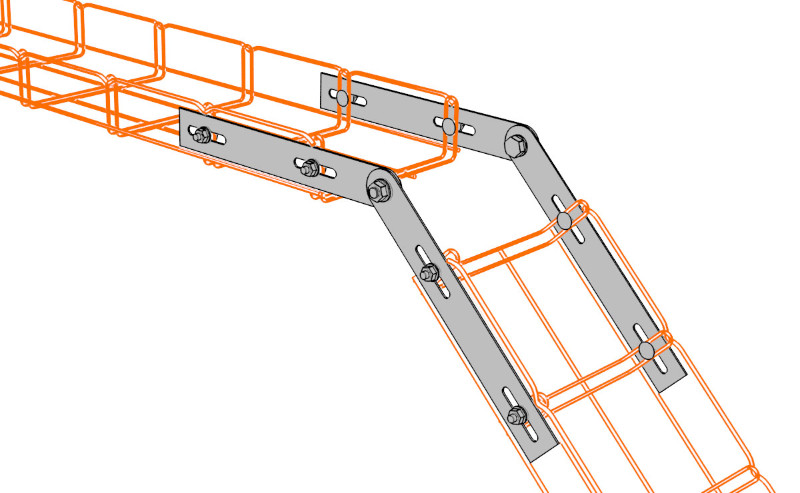

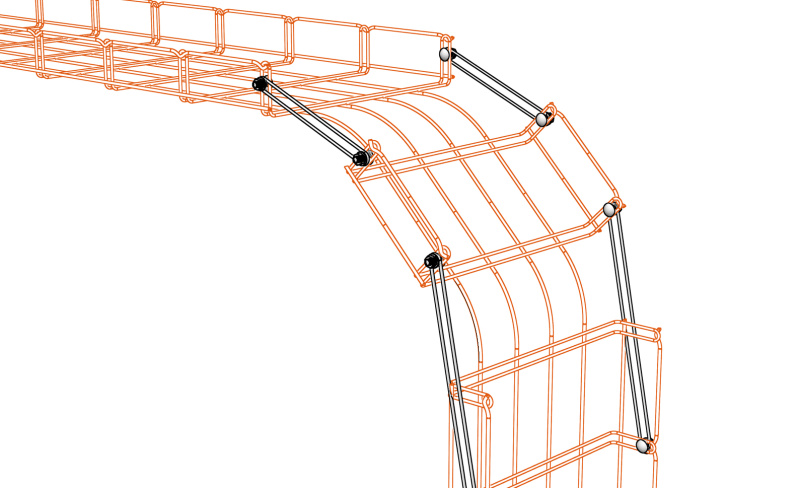

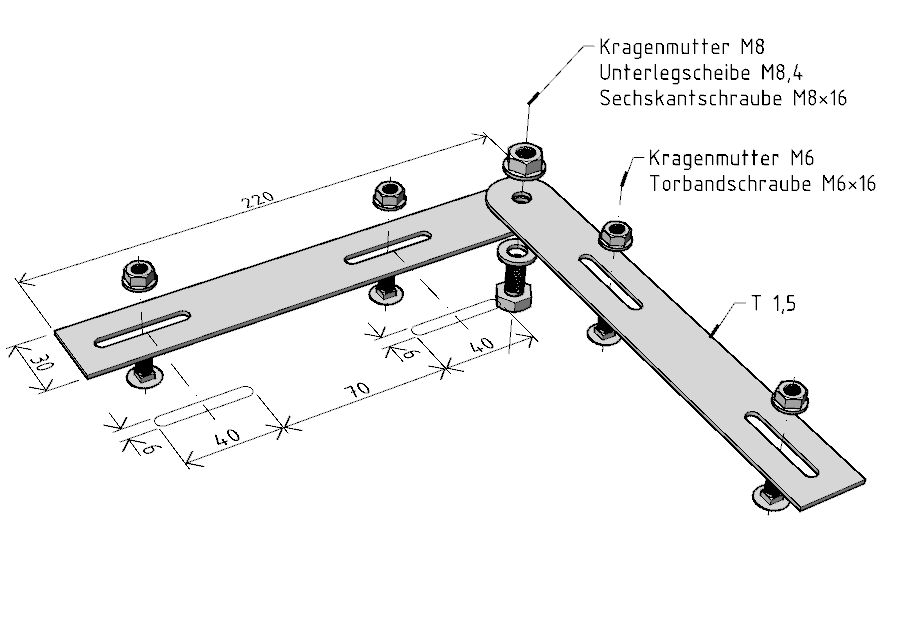

Der horizontale Gelenkverbinder SKHM 1 besteht aus zwei gleichen Teilen. Diese werden mit der Sechskantschraube M8x16 und der Kragenmutter M8 (in der Lieferung enthalten) miteinander verbunden. Mit dieser Verbindung wird ein kompletter Verbinder hergestellt. Jedes Teil ist mit zwei ovalen Löchern von 40x6,4 mm versehen. Unter Nutzung dieser Löcher wird der Verbinder mit der Torbandschraube M6x16 und der Kragenmutter M6 zur MERKUR 2 Drahtrinne, konkret am doppelten Querdraht befestigt.

Die Komponenten in der Abbildung sind Bestandteil der Verpackung.

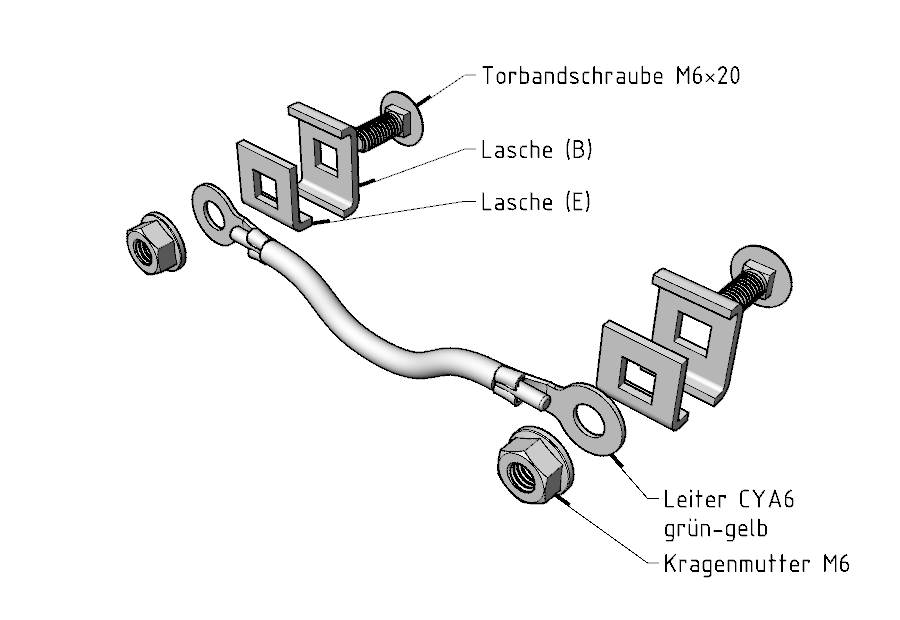

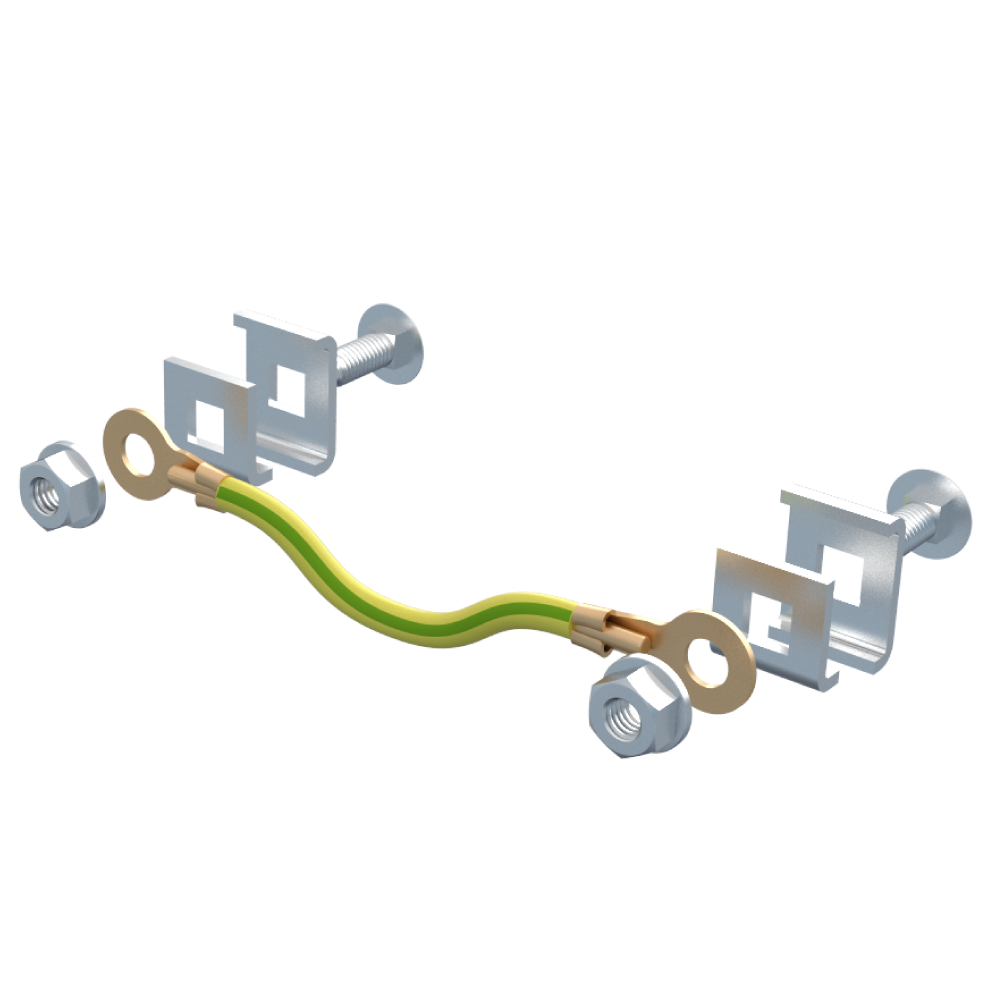

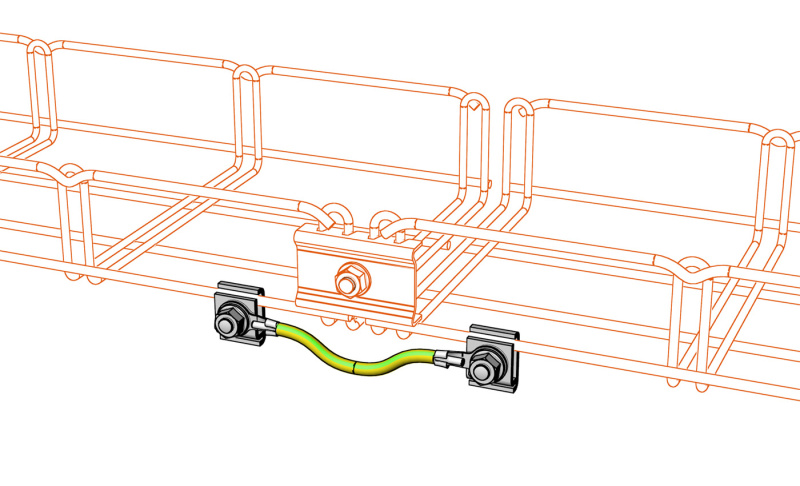

Der Verbinder SUM 1 wird als eine zusätzliche leitfähige Verbindung der einzelnen Gitterrinnen bei der Ausführung von Kabeltrassen in Umgebungen mit erhöhter Korrosionsaggressivität verwendet (besonders AD3 - AD8, AF3 und AF4, aber auch andere). Der Verbindersatz besteht aus einem Leiter CYA 6 grün-gelb (ca. 200 mm lang), 2x Lasche (B), 2x Profillasche (E), 2 Stck. Torbandschrauben M6x20 und 2 Stck. Muttern M6. Die Verbindung der Kabeltrasse mit dem Verbinder SUM 1 ist für den Anwendungsfall der Kabeltrasse als natürlicher Erder nicht ausreichend! Solche Fälle werden mit den Verbindern SVZM 1 oder SVZM 3 gelöst.

Die Komponenten in der Abbildung sind Bestandteil der Verpackung.

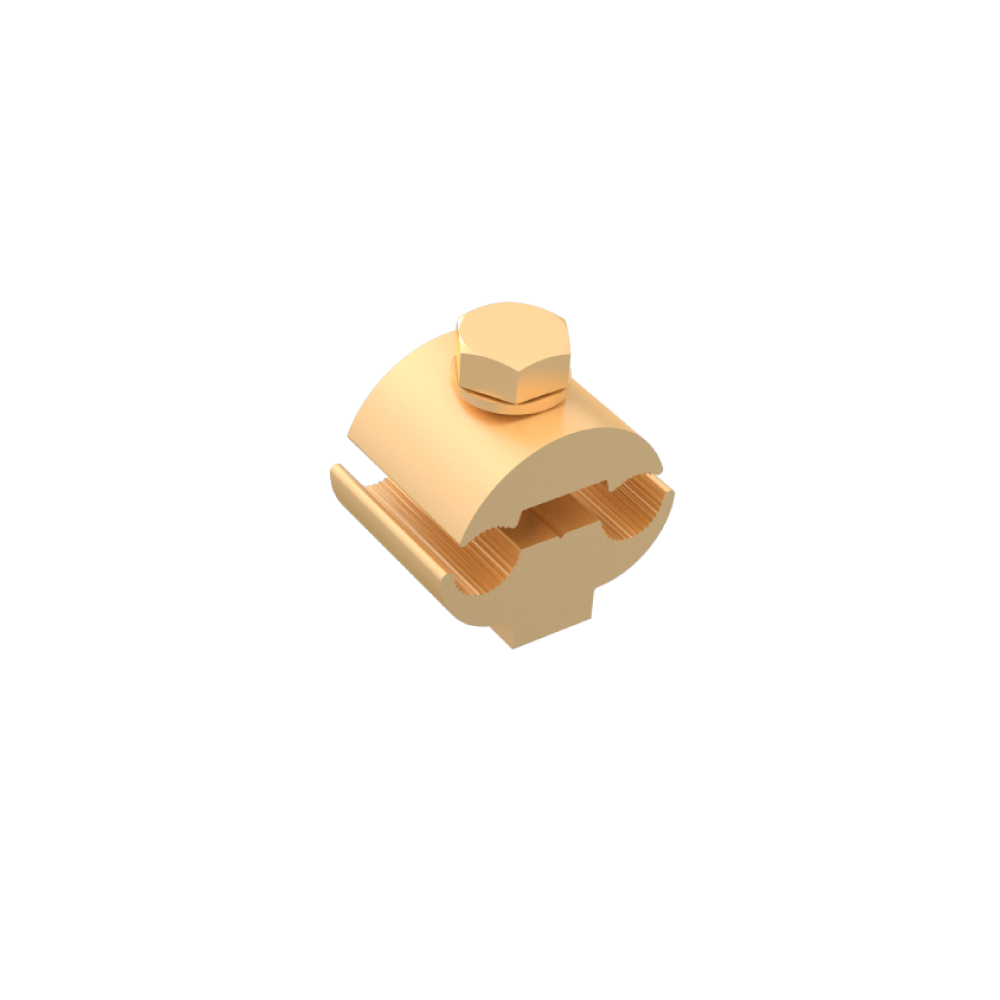

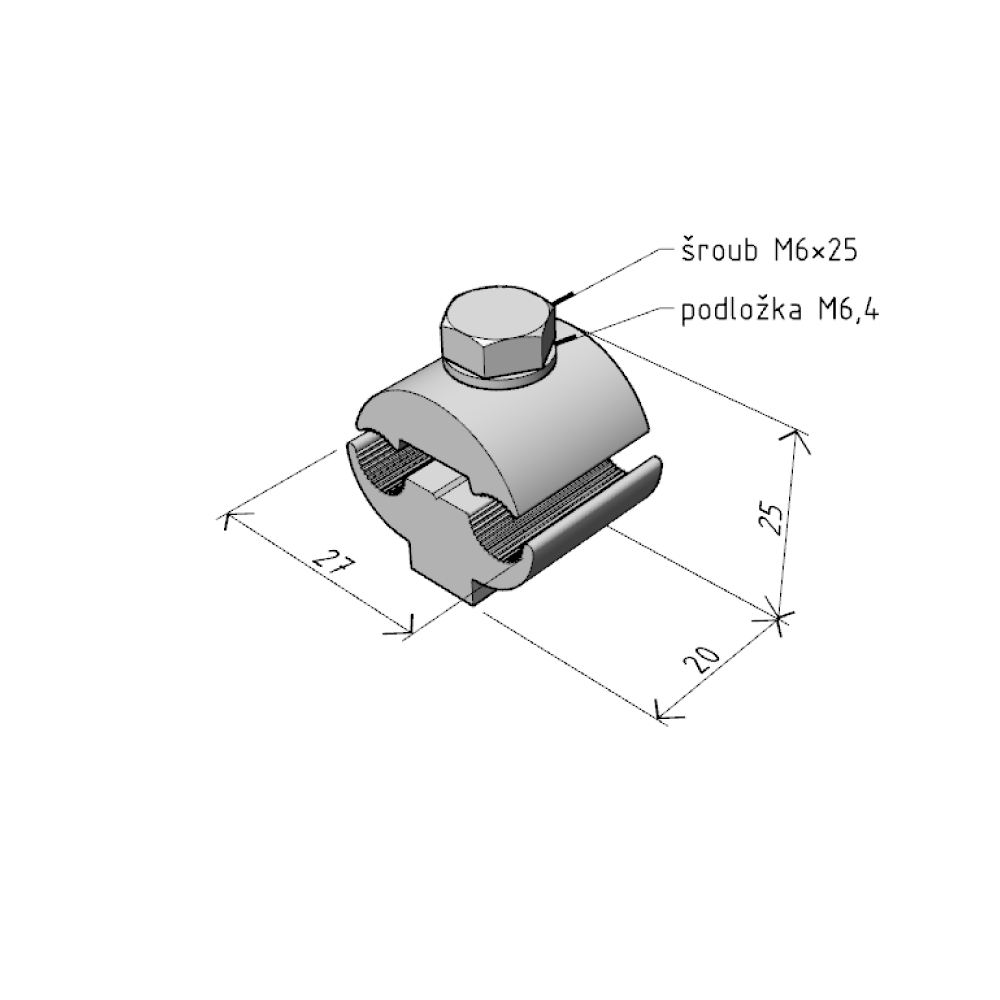

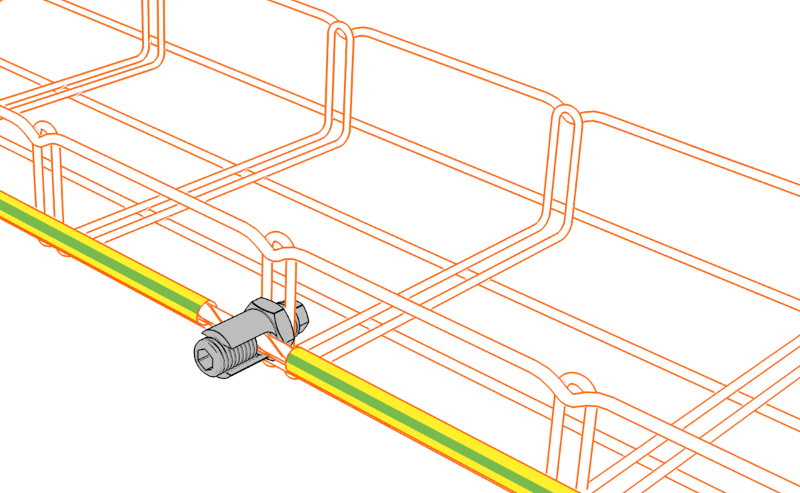

Das Klemmstück SVZM 1 wird zur Erdung der Kabeltrasse verwendet und kann nach Installation eines Erdungsleiters an die Rinne als natürlicher Erder funktionieren. Klemmquerschnitt für Leiter bis zu 25 mm2. Die Installation des SVZM 1 Klemmstücks erfolgt ca. jede 5 – 10 m der Kabeltrasse. Der Querschnitt des Schutzleiters ist vom Planer durch technische Berechnungen festzulegen. Die Verbindung der Kabeltrasse mit dem Erdungsklemmstück SVZM 1 ermöglicht die Anwendung der Kabeltrasse als natürlicher Erder.

Die Komponenten in der Abbildung sind Bestandteil der Verpackung.

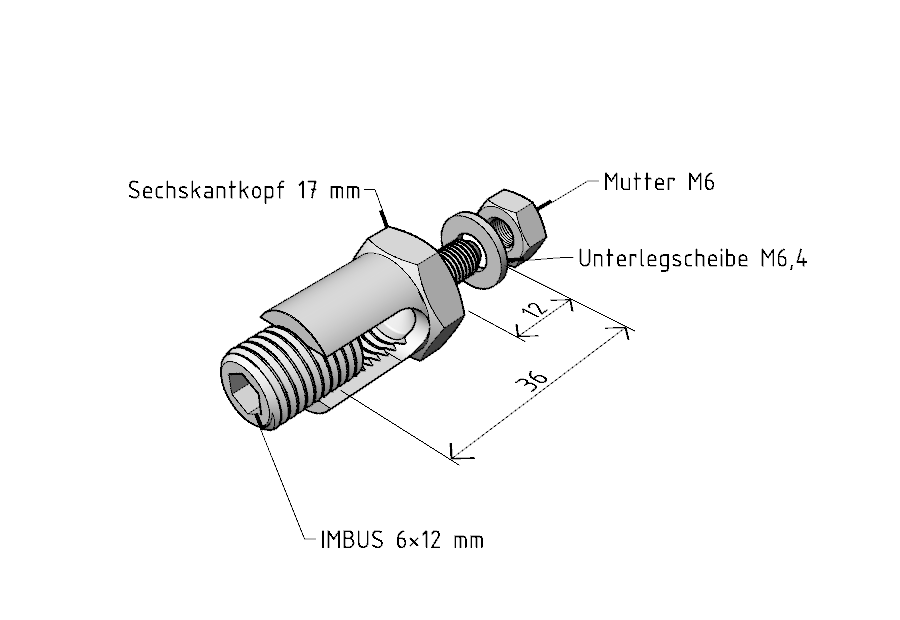

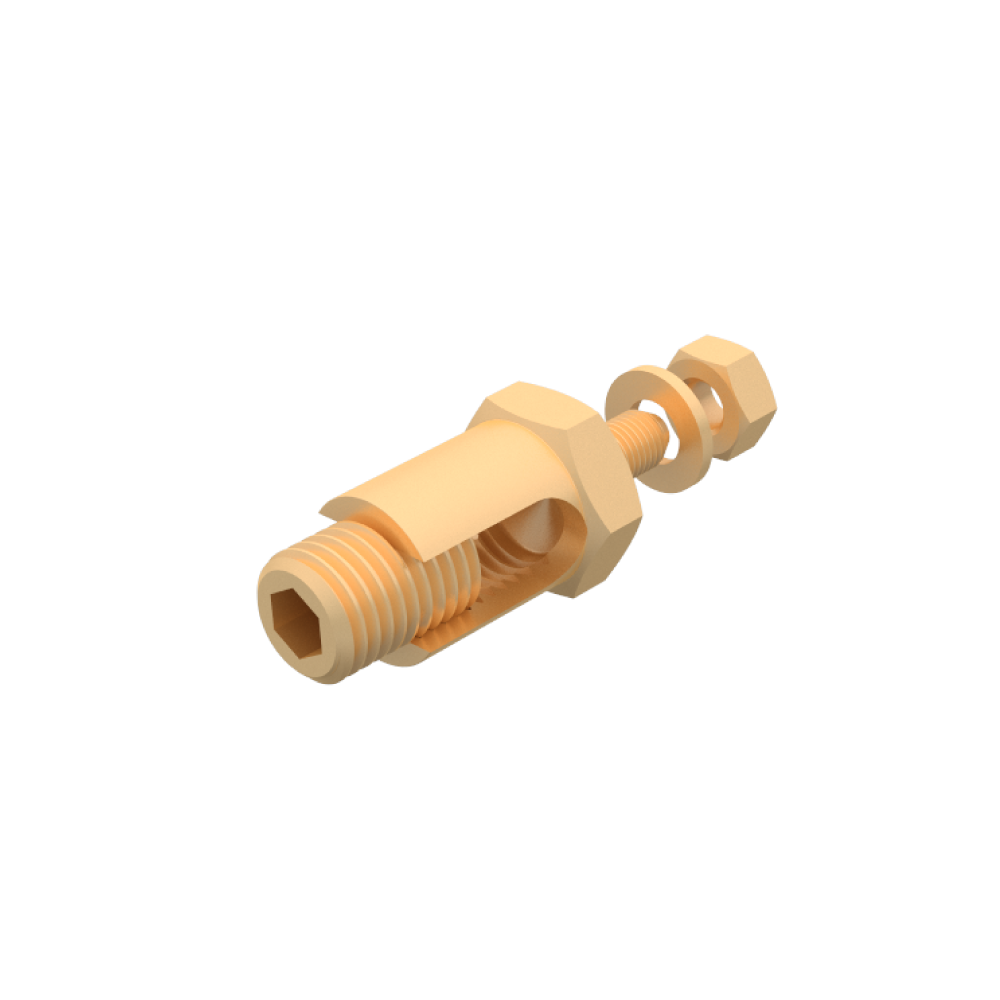

Erdungsklemmstück SVZM 3 wird zur Erdung der Kabeltrasse verwendet, die nach dem Anschluss des Erdungsleiters an die Rinne als natürlicher Erder verwendet werden kann. Sie ist für Leiter bis zum Querschnitt von 50 mm2 verwendbar. Die Installation des SVZM 3 Klemmstückes erfolgt ca. jede 5 – 10 m der Kabeltrasse. Der Querschnitt des Schutzleiters ist vom Planer durch technische Berechnungen festzulegen. Die Verbindung der Kabeltrasse mit dem Erdungsklemmstück SVZM 3 ermöglicht die Anwendung der Kabeltrasse als natürlicher Erder.

Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
