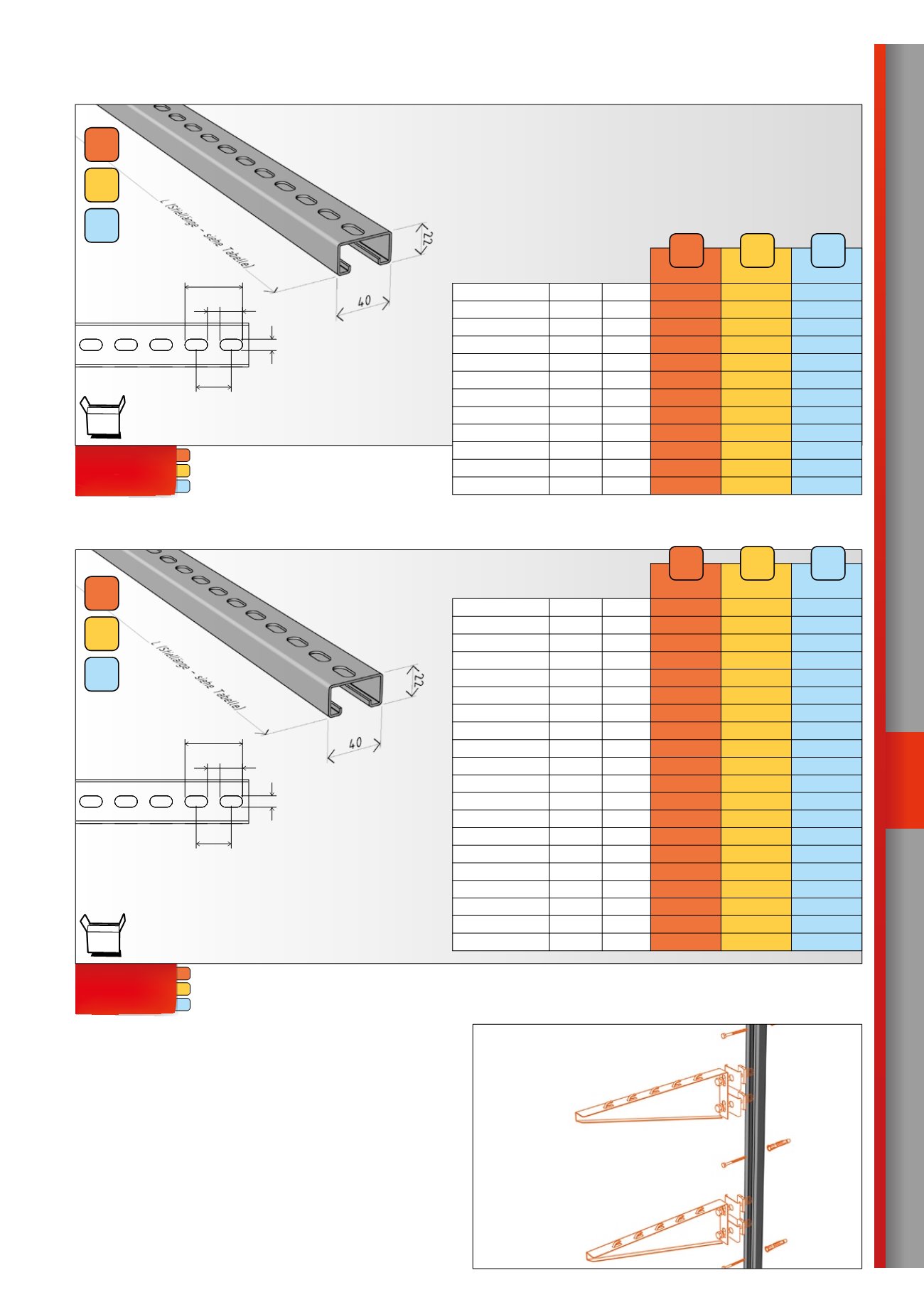

Wandstiel
STNM (1,5 mm)
Die Wandstiele der Baureihe STNM werden zur Wandinstallation von
Kabeltrassen dort verwendet, wo die Ankerkräfte im qualitätsschlech-
teren Mauerwerk zu verteilen sind.
Mit Hilfe von Rechteckmuttern MSM/M6-M8 und Positionierklemmen
(siehe S. 35) kann an diesem Stiel jederzeit eine weitere Kabeltrasse
verschiebbar installiert werden.
Länge
[mm]
Gewicht
[kg/St.] (17-23 Mikron)
(80-90 Mikron)
(AISI 304)
STNM 200 (1,5mm)
200 mm 0,24 kg ARK - 228020 ARK - 228620 ARK - 238020
STNM 250 (1,5mm)
250 mm 0,30 kg ARK - 228025 ARK - 228625 ARK - 238025
STNM 300 (1,5mm)
300 mm 0,36 kg ARK - 228030 ARK - 228630 ARK - 238030
STNM 400 (1,5mm)
400 mm 0,54 kg ARK - 228040 ARK - 228640 ARK - 238040
STNM 500 (1,5mm)
500 mm 0,61 kg ARK - 228050 ARK - 228650 ARK - 238050
STNM 600 (1,5mm)
600 mm 0,73 kg ARK - 228060 ARK - 228660 ARK - 238060
STNM 700 (1,5mm)
700 mm 0,83 kg ARK - 228070 ARK - 228670 ARK - 238070
STNM 800 (1,5mm)
800 mm 0,97 kg ARK - 228080 ARK - 228680 ARK - 238080
STNM 900 (1,5mm)
900 mm 1,09 kg ARK - 228090 ARK - 228690 ARK - 238090
STNM 1000 (1,5mm)
1 000 mm 1,21 kg ARK - 228100 ARK - 228700 ARK - 238100
STNM 1100 (1,5mm)
1 100 mm 1,35 kg ARK - 228110 ARK - 228710 ARK - 238110
STNM 3000 (1,5mm)
3 000 mm 3,50 kg ARK - 228300 ARK - 228900 ARK - 238300
Wandstiel
STNM (2,0 mm)
Länge
[mm]
Gewicht
[kg/St.] (17-23 Mikron)
(80-90 Mikron)
(AISI 304)
STNM 1200 (2,0mm)
1 200 mm 2,04 kg ARK - 228120 ARK - 228720
ARK - 238120
STNM 1300 (2,0mm)
1 300 mm 2,14 kg ARK - 228130 ARK - 228730 ARK - 238130
STNM 1400 (2,0mm)
1 400 mm 2,24 kg ARK - 228140 ARK - 228740 ARK - 238140
STNM 1500 (2,0mm)
1 500 mm 2,41 kg ARK - 228150 ARK - 228750 ARK - 238150
STNM 1600 (2,0mm)
1 600 mm 2,54 kg ARK - 228160 ARK - 228760 ARK - 238160
STNM 1700 (2,0mm)
1 700 mm 2,77 kg ARK - 228170 ARK - 228770 ARK - 238170
STNM 1800 (2,0mm)
1 800 mm 2,90 kg ARK - 228180 ARK - 228780 ARK - 238180
STNM 1900 (2,0mm)
1 900 mm 3,03 kg ARK - 228190 ARK - 228790 ARK - 238190
STNM 2000 (2,0mm)
2 000 mm 3,24 kg ARK - 228200 ARK - 228800 ARK - 238200
STNM 2100 (2,0mm)
2 100 mm 3,36 kg ARK - 228210 ARK - 228810 ARK - 238210
STNM 2200 (2,0mm)
2 200 mm 3,53 kg ARK - 228220 ARK - 228820 ARK - 238220
STNM 2300 (2,0mm)
2 300 mm 3,67 kg ARK - 228230 ARK - 228830 ARK - 238230
STNM 2400 (2,0mm)
2 400 mm 3,82 kg ARK - 228240 ARK - 228840 ARK - 238240
STNM 2500 (2,0mm)
2 500 mm 3,98 kg ARK - 228250 ARK - 228850 ARK - 238250
STNM 2600 (2,0mm)
2 600 mm 4,16 kg ARK - 228260 ARK - 228860 ARK - 238260
STNM 2700 (2,0mm)
2 700 mm 4,27 kg ARK - 228270 ARK - 228870 ARK - 238270
STNM 2800 (2,0mm)
2 800 mm 4,39 kg ARK - 228280 ARK - 228880 ARK - 238280
STNM 2900 (2,0mm)
2 900 mm 4,51 kg ARK - 228290 ARK - 228890 ARK - 238290
STNM 3000 (2,0mm)
3 000 mm 4,70 kg ARK - 228302 ARK - 228902 ARK - 238302
STNM 6000 (2,0mm)
6 000 mm 9,40 kg ARK - 228602
-
-
1 St.
1 St.
Montagetyp – verschiebbare Installation
(zusätzliche Aufrüstung mit weiteren
Trassen möglich)
9
14
11
25
39
9
14
11
25
39
TZ
feuerverzinkt
TZ
feuerverzinkt
SZ
sendzimir
verzinkt
SZ
sendzimir
verzinkt
A2
rostfrei
A2
rostfrei
SZ
sendzimir
verzinkt
TZ
feuerverzinkt
A2
rostfrei
SZ
sendzimir
verzinkt
TZ
feuerverzinkt
A2
rostfrei
STIELE
