44 / 94
44
SZ
TZ
A2
SZ
TZ
A2
ARK - 227xxx
ARK - 227xxx
ARK - 237xxx
ARK - 227xxx
ARK - 227xxx
ARK - 237xxx

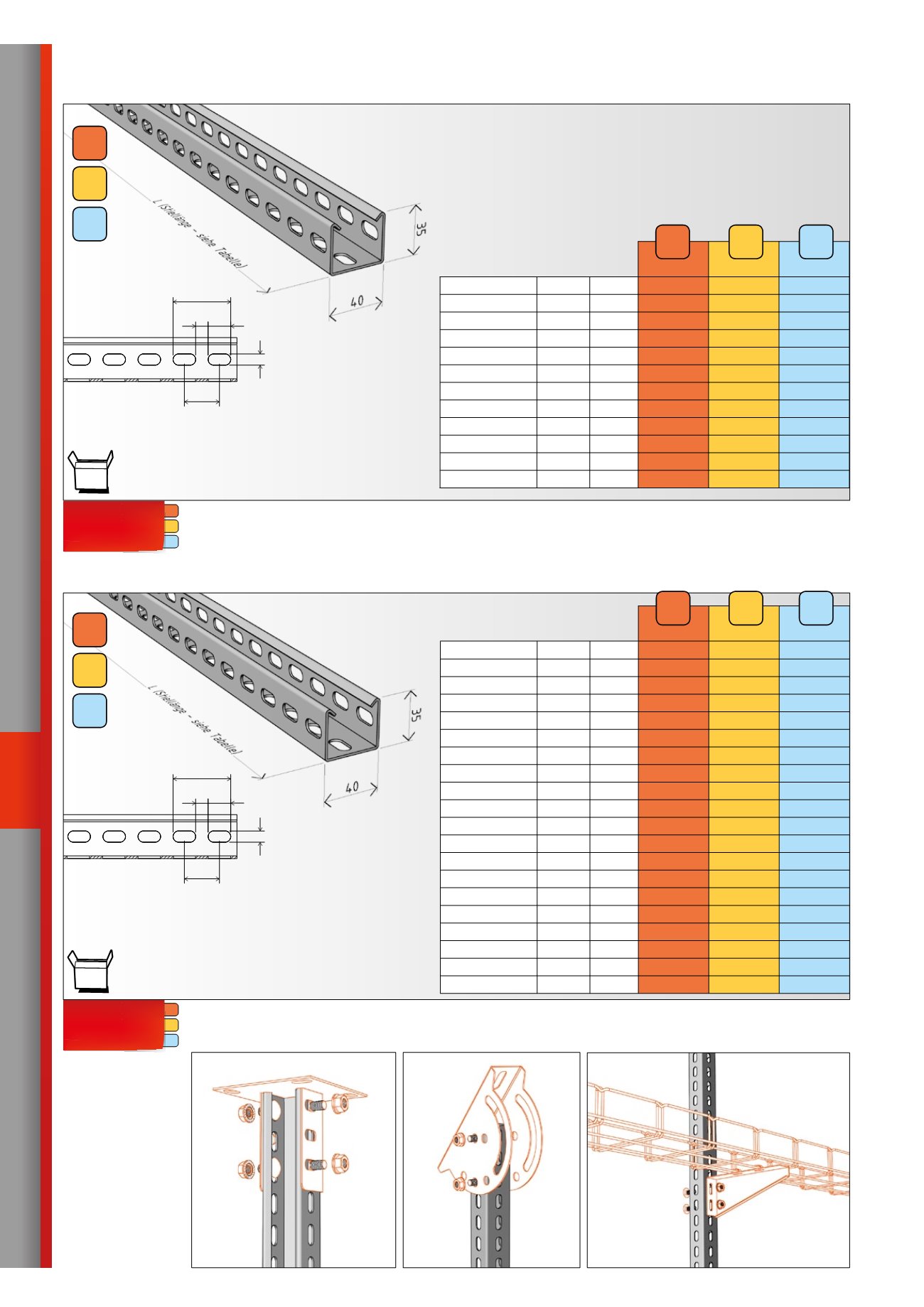

Raumstiel
STPM (1,5 mm)
Die Raumstiele der Baureihe STPM werden zur Herstellung von tragen-
den Raumkonstruktionen für die zu verlegenden Kabeltrassen verwendet.
Zur Verankerung in einem horizontalen Bauteil sind diese Stiele in Kom-
bination mit den Haltern DZM STP oder DZM STPU zu verwenden.
Anschließend werden daran je nach Bedarf Ausleger der Baureihen NZM
und NPZM angebaut. Zum sicheren Abschluss des Stiels lässt sich die
Schutzkappe OK 2 verwenden.
Länge
[mm]
Gewicht
[kg/St.] (17-23 Mikron)
(80-90 Mikron)
(AISI 304)
STPM 200 (1,5mm)
200 mm 0,24 kg ARK - 227020 ARK - 227620 ARK - 237020
STPM 250 (1,5mm)
250 mm 0,30 kg ARK - 227025 ARK - 227625 ARK - 237025
STPM 300 (1,5mm)
300 mm 0,36 kg ARK - 227030 ARK - 227630 ARK - 237030
STPM 400 (1,5mm)
400 mm 0,54 kg ARK - 227040 ARK - 227640 ARK - 237040
STPM 500 (1,5mm)
500 mm 0,61 kg ARK - 227050 ARK - 227650 ARK - 237050
STPM 600 (1,5mm)
600 mm 0,73 kg ARK - 227060 ARK - 227660 ARK - 237060
STPM 700 (1,5mm)
700 mm 0,83 kg ARK - 227070 ARK - 227670 ARK - 237070
STPM 800 (1,5mm)
800 mm 0,97 kg ARK - 227080 ARK - 227680 ARK - 237080
STPM 900 (1,5mm)
900 mm 1,09 kg ARK - 227090 ARK - 227690 ARK - 237090
STPM 1000 (1,5mm)
1 000 mm 1,21 kg ARK - 227100 ARK - 227700 ARK - 237100
STPM 1100 (1,5mm)
1 100 mm 1,35 kg ARK - 227110 ARK - 227710 ARK - 237110
STPM 3000 (1,5mm)
3 000 mm 3,50 kg ARK - 227300 ARK - 227900 ARK - 237300
Raumstiel
STPM (2,0 mm)
Länge
[mm]
Gewicht
[kg/St.] (17-23 Mikron)
(80-90 Mikron)
(AISI 304)
STPM 1200 (2,0mm)
1 200 mm 1,96 kg ARK - 227120 ARK - 227720 ARK - 237120
STPM 1300 (2,0mm)
1 300 mm 2,05 kg ARK - 227130 ARK - 227730 ARK - 237130
STPM 1400 (2,0mm)
1 400 mm 2,14 kg ARK - 227140 ARK - 227740 ARK - 237140
STPM 1500 (2,0mm)
1 500 mm 2,31 kg ARK - 227150 ARK - 227750 ARK - 237150
STPM 1600 (2,0mm)
1 600 mm 2,43 kg ARK - 227160 ARK - 227760 ARK - 237160
STPM 1700 (2,0mm)
1 700 mm 2,65 kg ARK - 227170 ARK - 227770 ARK - 237170
STPM 1800 (2,0mm)
1 800 mm 2,78 kg ARK - 227180 ARK - 227780 ARK - 237180
STPM 1900 (2,0mm)
1 900 mm 2,90 kg ARK - 227190 ARK - 227790 ARK - 237190
STPM 2000 (2,0mm)
2 000 mm 3,10 kg ARK - 227200 ARK - 227800 ARK - 237200
STPM 2100 (2,0mm)
2 100 mm 3,21 kg ARK - 227210 ARK - 227810 ARK - 237210
STPM 2200 (2,0mm)
2 200 mm 3,38 kg ARK - 227220 ARK - 227820 ARK - 237220
STPM 2300 (2,0mm)
2 300 mm 3,52 kg ARK - 227230 ARK - 227830 ARK - 237230
STPM 2400 (2,0mm)
2 400 mm 3,66 kg ARK - 227240 ARK - 227840 ARK - 237240
STPM 2500 (2,0mm)
2 500 mm 3,81 kg ARK - 227250 ARK - 227850 ARK - 237250
STPM 2600 (2,0mm)
2 600 mm 3,98 kg ARK - 227260 ARK - 227860 ARK - 237260
STPM 2700 (2,0mm)
2 700 mm 4,09 kg ARK - 227270 ARK - 227870 ARK - 237270
STPM 2800 (2,0mm)
2 800 mm 4,22 kg ARK - 227280 ARK - 227880 ARK - 237280
STPM 2900 (2,0mm)
2 900 mm 4,39 kg ARK - 227290 ARK - 227890 ARK - 237290
STPM 3000 (2,0mm)
3 000 mm 4,50 kg ARK - 227302 ARK - 227902 ARK - 237302
STPM 6000 (2,0mm)
6 000 mm 9,00 kg ARK - 227602
-
-
9
14
11
25
39
9
14
11
25
39
Montagebeispiele
1 St.
1 St.
TZ
feuerverzinkt
TZ
feuerverzinkt
SZ
sendzimir
verzinkt
SZ
sendzimir
verzinkt
A2
rostfrei
A2
rostfrei
SZ
sendzimir
verzinkt
TZ
feuerverzinkt
A2
rostfrei
SZ
sendzimir
verzinkt
TZ
feuerverzinkt
A2
rostfrei
STIELE
