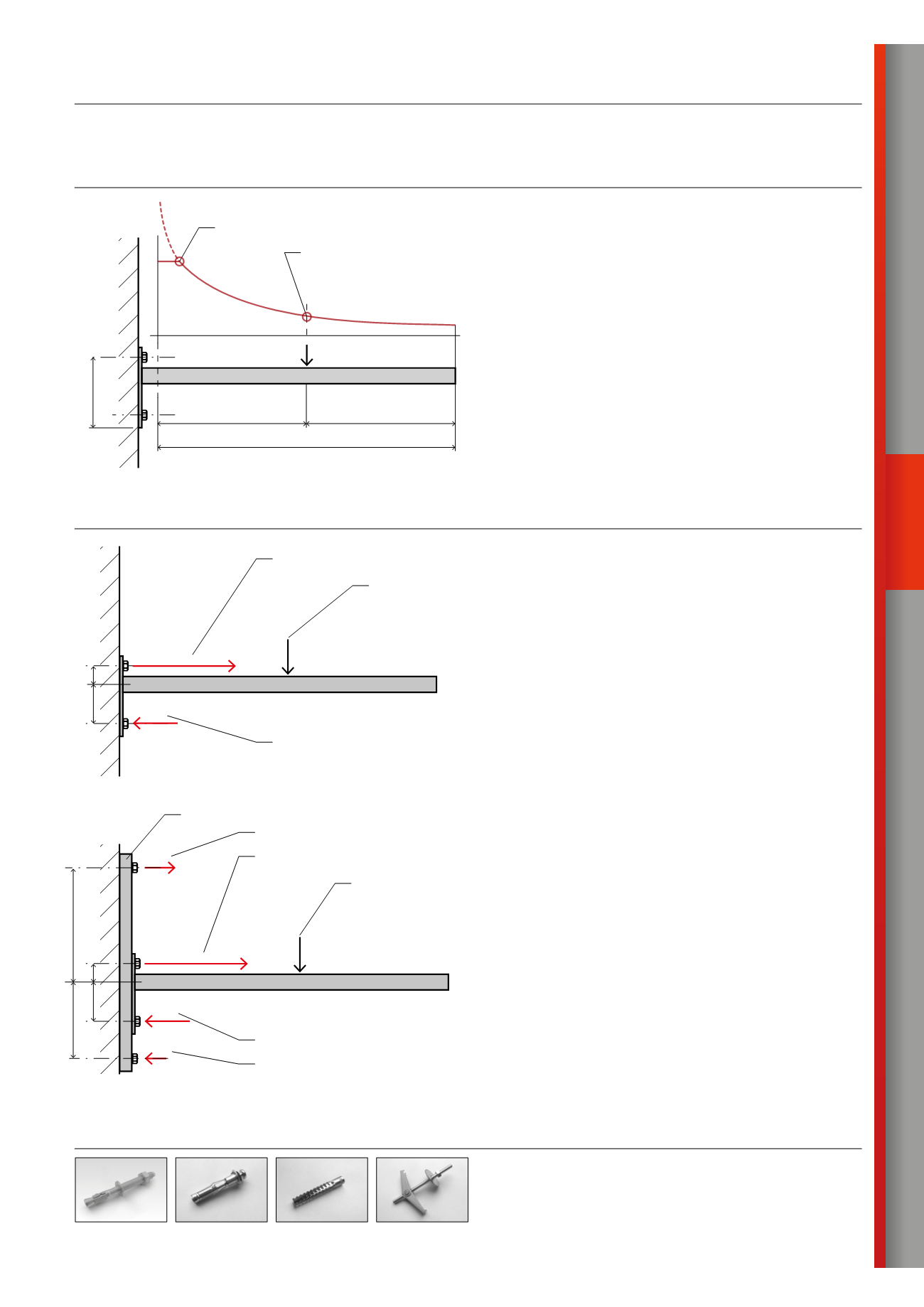

Grundsätze zur Verankerung und Belastung der Ausleger
Optimale Lastverteilung
Richtig gewählte und ausgeführte Verankerung
Verankerungstechnik
nominale Tragfähigkeit
Tragfähigkeitskurve
L/2
L/2
H
F
F
L
L
Scherfestigkeit der Verankerung
F
F
1
F
2
H
2
H
1
Belastung des Auslegers
Zug im oberen Verankerungspunkt
Druck im unteren Verankerungspunkt
F
1
F
2
H
2
h
2
H
1
h
1
f
1
f
2
F
Belastung des Auslegers
Zug im oberen Verankerungspunkt des Auslegers
Zug im oberen Verankerungspunkt des Stiels
STNM Stiel
Druck im unteren Verankerungspunkt des Auslegers
Druck im unteren Verankerungspunkt des Stiels
Um die deklarierten Tragfähigkeitswerte einzuhalten, sind bei der
Auslegerinstallation und Kabelverlegung in die Rinnen einige Regeln
einzuhalten.
Auf die Tragfähigkeit der Kabeltrasse wirkt sich die Lastverteilung
über den Ausleger aus. Die bei den einzelnen Auslegertypen und
–abmessungen deklarierten Tragfähigkeiten entsprechen einer
gleichmäßigen Auslegerbelastung. Die Kraftresultante verläuft in
der Mitte und entspricht der Summe der einzelnen Kabelgewichte.
Wenn die gleichmäßige Lastverteilung nicht eingehalten werden
kann bzw. sich nicht eignet, ist es wichtig, die schwereren Kabel nä-
her zur Auslegerplatte zu verlegen.
Wenn nicht einmal dies möglich ist, muss mit einer geringeren Trag-
fähigkeit gerechnet werden, die sich mit der zunehmenden Belas-
tungsasymmetrie vermindert (siehe Abbildung und Diagramm links).
Für die Durchführbarkeit einer Kabeltrasse ist oft die Tragfähigkeit
der Verankerungspunkte maßgeblich. Aus der Kraftverteilung ergibt
sich, dass stets der höhere dieser Punkte am meisten zugbean-
sprucht wird. Daher ist bei Trassen mit höheren Belastungsanforde-
rungen die Qualität und Bauart des Mauerwerkes zu prüfen, in dem
die Trasse verankert wird, und zwar in der ganzen Installationslänge,
weil sich die Eigenschaften entlang der Trasse deutlich verändern
können. Die richtige Wahl der Verankerungsweise und ihre richtige
Ausführung ist eine Grundvoraussetzung zur Erreichung höherer
Tragfähigkeitswerte der Trassen.
Unsere Angebotspalette enthält eine umfassende Reihe Ankerkom-
ponenten von renommierten Lieferanten, die den breiten Bereich
bautechnischer Anforderungen abdecken und für die meisten Ins-
tallationssituationen eine Lösung bieten.
Mehr zu unserem Veran-
kerungsangebot siehe S. 49 oder unter
www.arkys.cz.
Falls die Mauerwerkqualität keine ausreichend feste Verankerung er-
möglicht oder wenn ihre Prüfung unmöglich ist, wird die Installation
der Ausleger an der Wand über einen STNM Stiel empfohlen. In die-
sem Fall ist die Verteilung der auf die Verankerungspunkte einwirken-
den Kräfte markant günstiger und es wird somit eine höhere Tragfä-
higkeit der Trassenverlegung erreicht. Diese Konstruktion eignet sich
für die meistbelasteten, direkt im Mauerwerk installierten Trassen.
