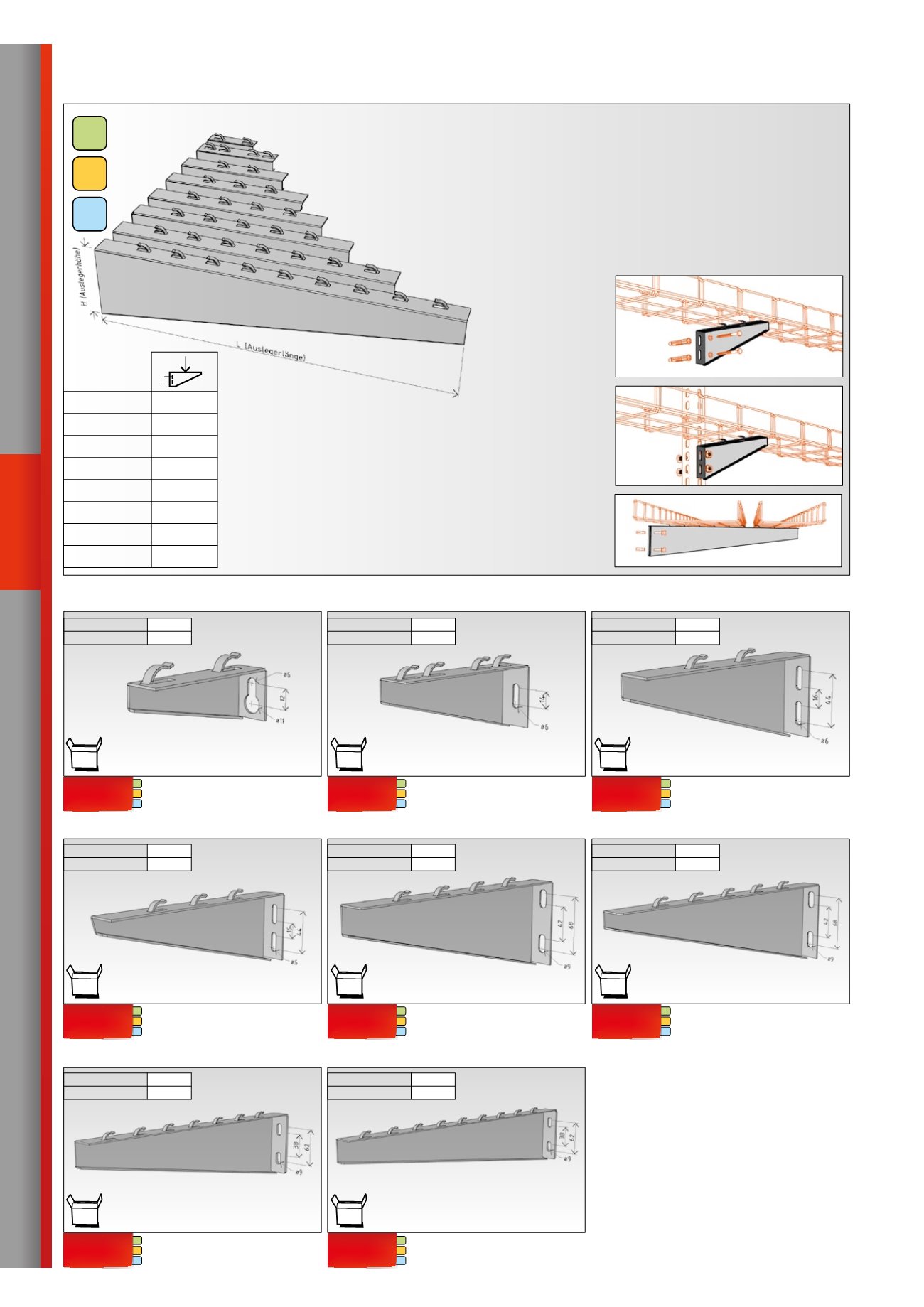

Ausleger
NZM
Die Ausleger der Baureihe NZM werden als tragende Wandelemente für
die Installation der Kabeltrasse durch Wandmontage verwendet. Bei
der Verwendung dieser Ausleger für die Rauminstallation werden sie
an den Stielen STPM befestigt. Bei der Wandmontage mehrerer Tras-
sen übereinander kann der Stiel STNM verwendet werden (siehe S. 45).
Die Ausleger sind aus Blech von 1,5 und 2,0 mm Stärke hergestellt.
Zur einfachen Rinneninstallation sind sie mit schraublosen Klam-
mern versehen.
Ausleger
nzm 50
ARK - 215005
ARK - 225005
ARK - 235005
Ausleger
nzm 100
ARK - 215010
ARK - 225010
ARK - 235010
Ausleger
nzm 200
ARK - 215020
ARK - 225020
ARK - 235020
Ausleger
nzm 250
ARK - 215025
ARK - 225025
ARK - 235025
|
XXX
mm |
80
mm |
20
mm |
XXX
kg
Ausleger
nzm 300
ARK - 215030
ARK - 225030
ARK - 235030
Ausleger
nzm 400
ARK - 215040
ARK - 225040
ARK - 235040
Ausleger
nzm 500
ARK - 215050
ARK - 225050
ARK - 235050
Ausleger
nzm 150
ARK - 215015
ARK - 225015
ARK - 235015
Stielmontage
zur Raumführung der
Kabeltrassen oder zur
Verbundmontage mehrerer
Kabeltrassen übereinander
an der Wand.
Wandmontage
zur Verankerung der
Kabeltrassen direkt
im Mauerwerk bzw. an
anderen aufgehenden
Bauteilen.
Tragfähigkeit
NZM 50
30 kg
NZM 100
40 kg
NZM 150
45 kg
NZM 200
50 kg
NZM 250
75 kg
NZM 300
100 kg
NZM 400
120 kg
NZM 500
150 kg
L (Auslegerlänge)
83 mm
H (Auslegerhöhe)
32 mm
L (Auslegerlänge)
133 mm
H (Auslegerhöhe)
52 mm
L (Auslegerlänge)
172 mm
H (Auslegerhöhe)
73 mm
L (Auslegerlänge)
225 mm
H (Auslegerhöhe)
72 mm
L (Auslegerlänge)
273 mm
H (Auslegerhöhe)
102 mm
L (Auslegerlänge)
328 mm
H (Auslegerhöhe)
102 mm
L (Auslegerlänge)
400 mm
H (Auslegerhöhe)
105 mm
L (Auslegerlänge)
500 mm
H (Auslegerhöhe)
105 mm
Installation der Rinnen
von 50 und 100 mm Breite möglich
60 St.
40 St.
20 St.
20 St.
10 St.
10 St.
10 St.
10 St.
Verbundmontage
für mehrere Gitterrinnen
auf einem Ausleger.
Für richtige Funktion der Ausleger
und Erreichung ihrer nominalen
Tragfähigkeit ist die gleichmäßige
Lastverteilung über die ganze
Länge maßgebend.
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
