Generalkatalog des Kabelbettsystems | 2014 - 2015 | ARKYS

33 / 94

33
GZ
TZ
A2
GZ
TZ
A2
ARK - 214130
ARK - 224130
ARK - 234130

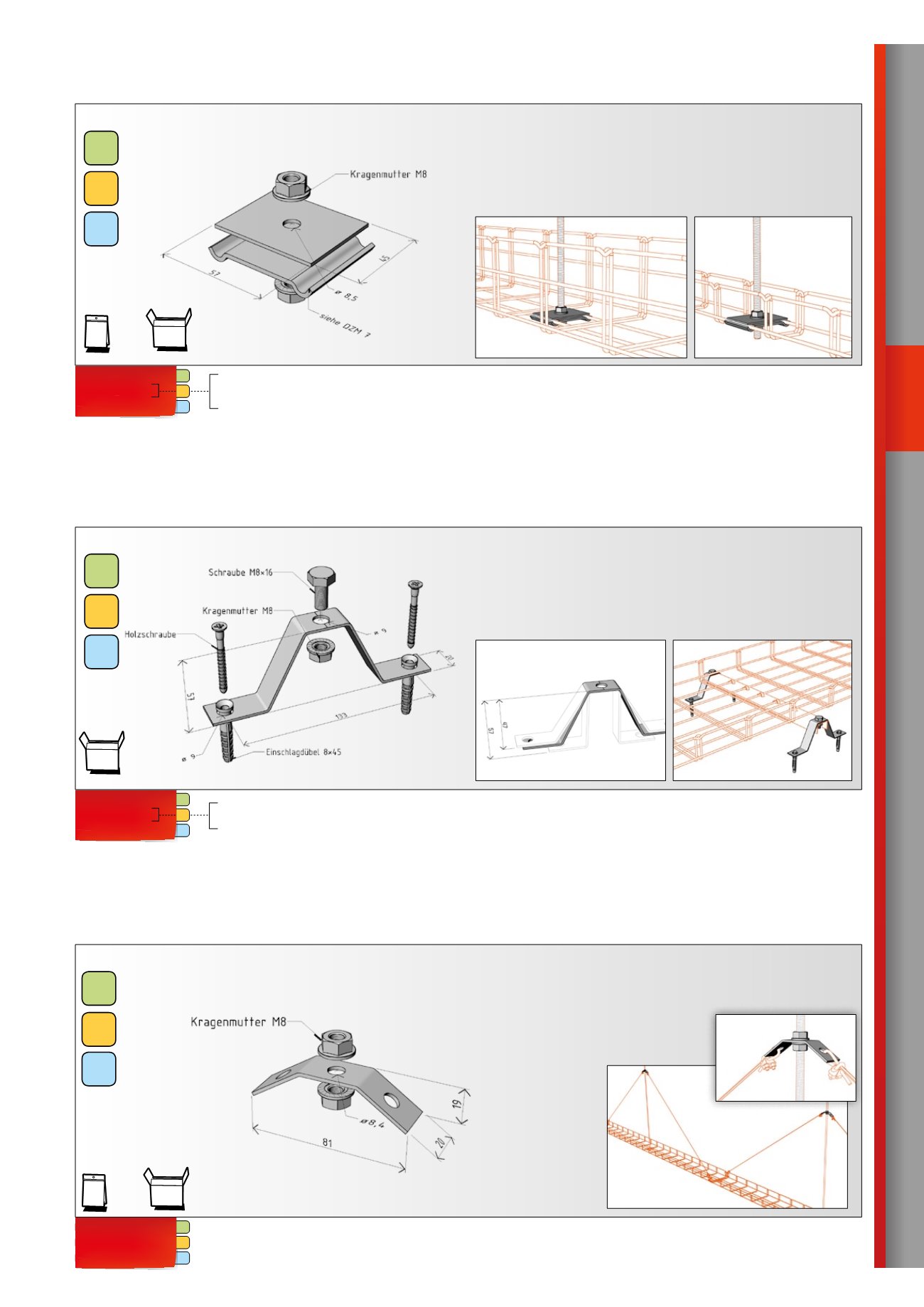

Rinnenhalter dzm 13
Der Halter DZM 13 wird zur Rauminstallation von Kabelrinnen auf
Gewindestangen M8 verwendet. Diese Installation ist lediglich für
die M2 Gitterrinnen 50/50, M2 150/50 und M2 150/100 geeignet.
Maximale empfohlene Belastung 50 kg.
Montagebeispiel
50 St. 10St. × 5 =
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2rostfrei
ARK - 214140
ARK - 224140
ARK - 234140
Rinnenhalter Boden dzm 14
Der Halter DZM 14 wird in Kombination mit den Trageprofilen PZM
zur Installation von Kabeltrassen auf doppelten Fußböden verwen-
det. Die Trassenhöhe lässt sich durch Abstandsvergrößerung bzw.
-verringerung der Ankerbohrungen zwischen 47 und 57mm einstel-
len. Maximale empfohlene Belastung 60 kg. Blechstärke 2,0 mm.
Montagebeispiel
100St.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
0 - galvanisch verzinkt (GZ)
2 - Geomet 500 (G5)
3 - rostfrei AISI 304 (A2)
0 - galvanisch verzinkt (GZ)
3 - rostfrei AISI 304 (A2)
GZ
TZ
A2
Seilhalter DZM 15
ARK - 214150
ARK - 224150
ARK - 234150
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2rostfrei
Der Halter DZM 15 dient zur Befestigung des Anhängeseils an der
Gewindestange. Er ist für Hilfsaufhängung der Rinnen in zu überbrü-
ckenden Bereichen bestimmt, wo keine direkte Verankerung in abge-
hängter Decke möglich ist.
Montagebeispiel
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
100St. 10St. × 10 =
HALTER
