30 / 94
30
GZ
TZ
A2
GZ
TZ
A2
GZ
TZ
A2
ARK - 214050
ARK - 224050
ARK - 234050
ARK - 214040
ARK - 224040
ARK - 234040
ARK - 214035
ARK - 224035
ARK - 234035

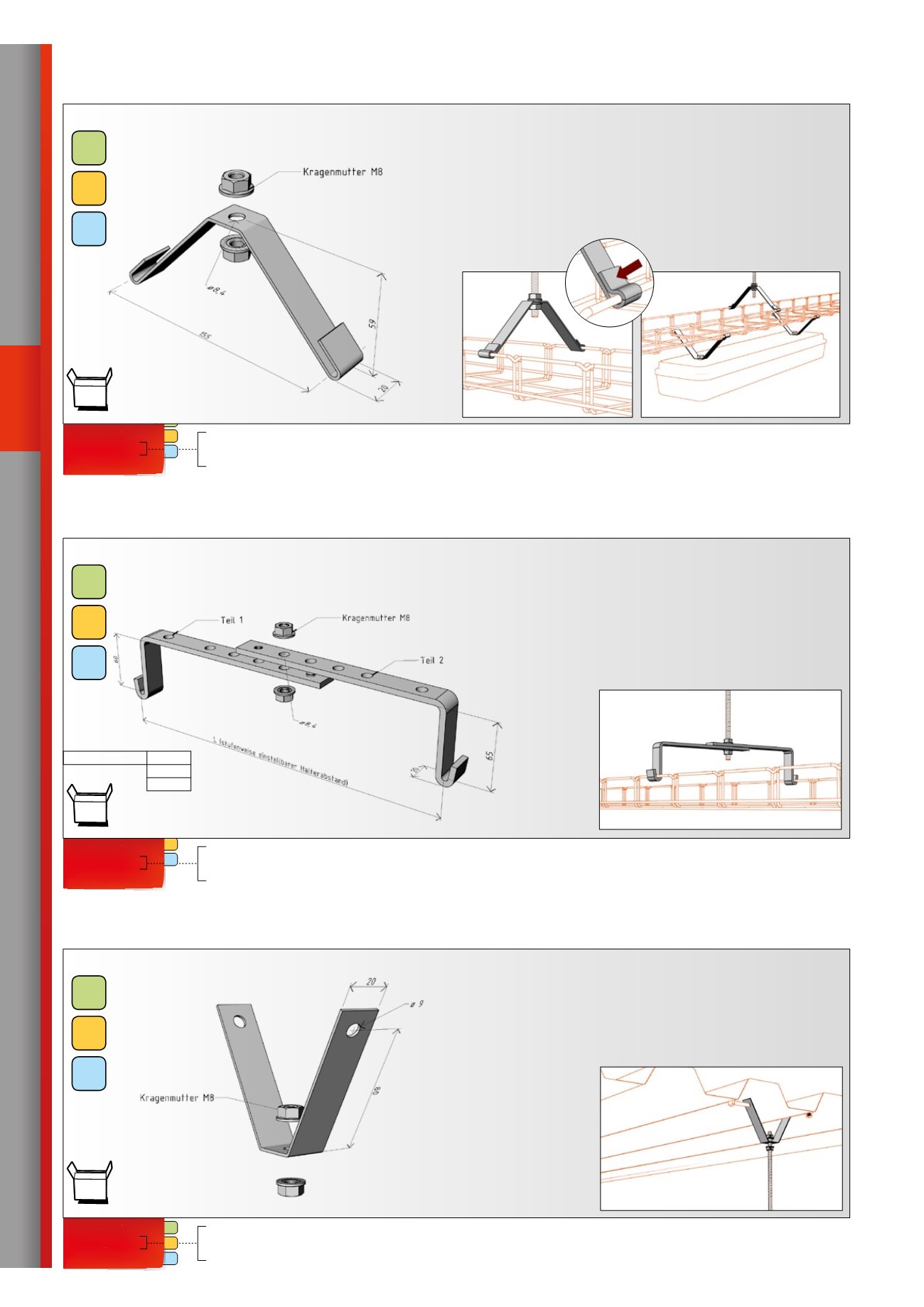

Rinnenhalter
dzm 3/150
Der Halter DZM 3/150 wird zum Anhängen der Kabelrinnen mit
150 mm Breite an Gewindestangen M8 verwendet. Eine andere An-
wendung ist als Trageelement zur Installation verschiedener Leuch-
ten. Maximale empfohlene Belastung ist 50 kg. Blechstärke 2,0 mm.
Dieser Haltertyp kann allerdings mit keinem Rinnendeckel ver-
wendet werden. Ist die Installation mit Deckel erforderlich, so sind
die Trageprofile PZM (siehe S. 42) oder Halter DZM 6 (siehe S. 31)
zu verwenden.
Rinnenhalter einstellbar
dzm 4
Der Halter DZM4wird zumAnhängen von Kabelrinnenmit 200 – 300mm
Breite an Gewindestangen M8 verwendet. Für die Rinnen von 100 mm
Breite ist er nicht bestimmt. Maximale empfohlene Belastung ist
80 kg. Blechstärke 5,0 mm.
Dieser Haltertyp kann mit keinem Rinnendeckel kombiniert werden.
Ist die Installation mit Deckel erforderlich, so sind die Trageprofile
PZM (siehe S. 42) zu verwenden.
Stangenhalter trapezförmig
dzm 5
Der Halter DZM 5 wird zur Verankerung von Gewindestangen M8
in Dächern oder abgehängten Decken aus Trapezblechen verwen-
det. Maximale empfohlene Belastung 100 kg. Blechstärke 2,0 mm.
Zum Ausschneiden von Öffnungen im Trapezblech Trapezzange
verwenden (siehe Kapitel Zubehör).
L (Halterabstand)
200 mm
250 mm
300 mm
Montagebeispiel
Verwendetes Verbindungsmaterial
1
×
Sechskantschraube M8
×
100 – 140
1
×
Mutter M8
1
×
Unterlegscheibe M8
Montagebeispiel
80 St.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
25 St.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
100St.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
Montagebeispiel
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
5 - galvanisch verzinkt (GZ)
7 - Geomet 500 (G5)
8 - rostfrei AISI 304 (A2)
0 - galvanisch verzinkt (GZ)
2 - Geomet 500 (G5)
3 - rostfrei AISI 304 (A2)
0 - galvanisch verzinkt (GZ)
2 - Geomet 500 (G5)
3 - rostfrei AISI 304 (A2)
HALTER
