Generalkatalog des Kabelbettsystems | 2014 - 2015 | ARKYS

27 / 94

27
GZ
TZ
A2
GZ
A2
ARK - 213070
ARK - 223070
ARK - 233070

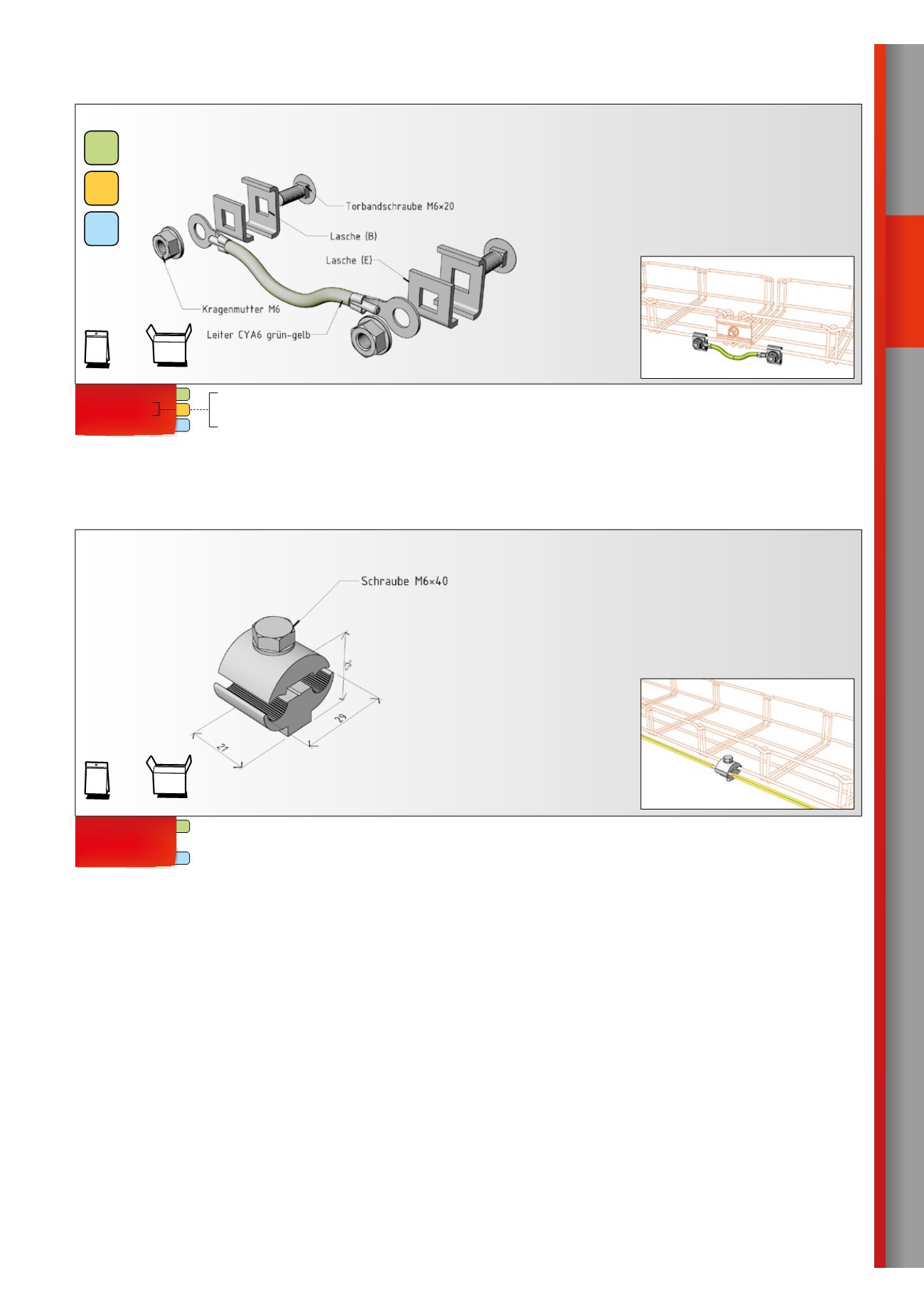

Erdungsverbinder SUM 1
Der Verbinder SUM 1 wird als eine zusätzliche leitfähige Verbin-
dung der einzelnen Kabelrinnen bei der Ausführung von Kabel­
trassen in Umgebungen mit erhöhter Korrosionsaggressivität ver-
wendet (besonders AD3 - AD8, AF3 und AF4, aber auch andere).
Der Verbindersatz besteht aus einem Leiter CYA 6 grün-gelb (ca.
200 mm lang), 2x Lasche (B), 2x Profillasche (E), 2 Stck. Torband-
schrauben M6x20 und 2 Stck. Muttern M6.
Montagebeispiel
100St. 10St. × 10 =
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2rostfrei
ARK - 213078
-
ARK - 233078
Erdungsklemme SVZM 1
Die Klemme SVZM 1 wird zur Erdung der Kabeltrasse verwendet
und kann nach Installation eines Erdungsleiters an die Rinne als
natürlicher Erder funktionieren. Klemmquerschnitt für Leiter bis
zu 25 mm2.
Die Installation der SVZM 1 Klemme erfolgt ca. jede 5 – 10 m der
Kabeltrasse. Der Querschnitt des Schutzleiters ist vom Planer
durch technische Berechnungen festzulegen.
Montagebeispiel
100St. 10St. × 10 =
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
Verbinder – Messing, Verbindungsmaterial Edelstahl AISI 304 (A2)
Verbinder – Messing, Verbindungsmaterial galvanisch verzinkt (GZ)
0 - galvanisch verzinkt (GZ)
2 - Geomet 500 (G5)
3 - rostfrei AISI 304 (A2)
VERBINDER
