Rinnentrennsteg
KPZm
Die Trennstege der Baureihe KPZM werden als Zwischenwände der Ka-
belrinne, z.B. zur Trennung von Starkstrom- und Schwachstromleitun-
gen, bzw. für bessere Übersichtlichkeit der Kabeltrassen verwendet.
Zur Befestigung der Trennstege zur Kabelrinne dient der Verbindungs-
satz SPM 1 (siehe S. 28).

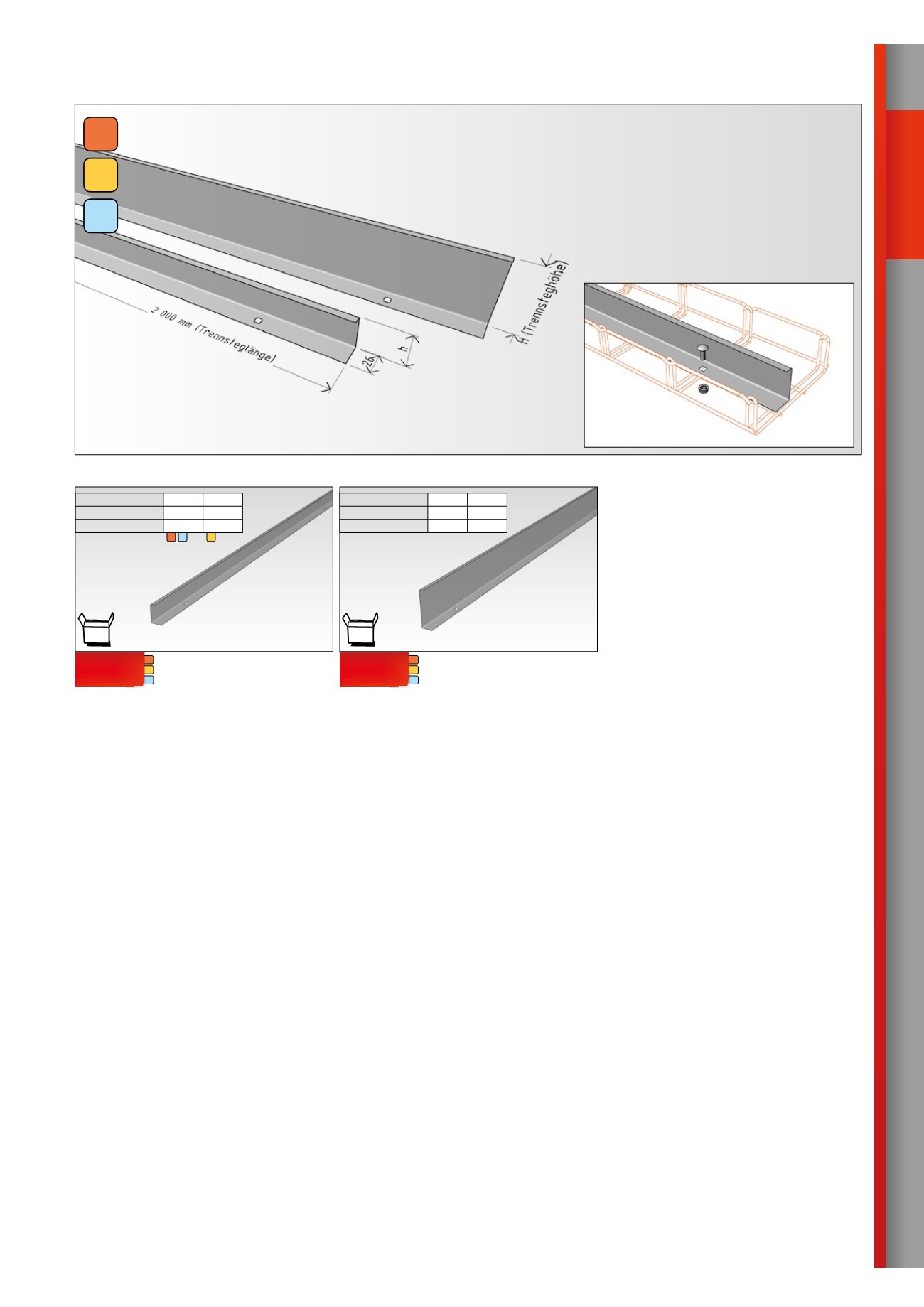

Montagebeispiel
SZ
TZ
A2
Rinnentrennsteg
KPZM 50
ARK - 222105
ARK - 222305
ARK - 232105
Rinnentrennsteg
KPZM 100
ARK - 222110
ARK - 222310
ARK - 232110
H (Trennsteghöhe)
43 mm 43 mm
t (Blechstärke)
0,8 mm 1,0 mm
Gewicht/St.
1,2 kg 1,5 kg
H (Trennsteghöhe)
93 mm 93 mm
t (Blechstärke)
0,8 mm 1,0 mm
Gewicht/St.
2,1 kg 2,6 kg
1 St.
1 St.
TZ
feuerverzinkt
SZ
sendzimir
verzinkt
A2
rostfrei
TRENNSTEGE
