25 / 94
25
2
×
M2 50/50
M2 100/50
M2 150/50
M2 200/50
M2 100/100
M2 50/50 G
M2100/100G
4
×
M2 400/50
M2 500/50
M2 400/100
M2 500/100

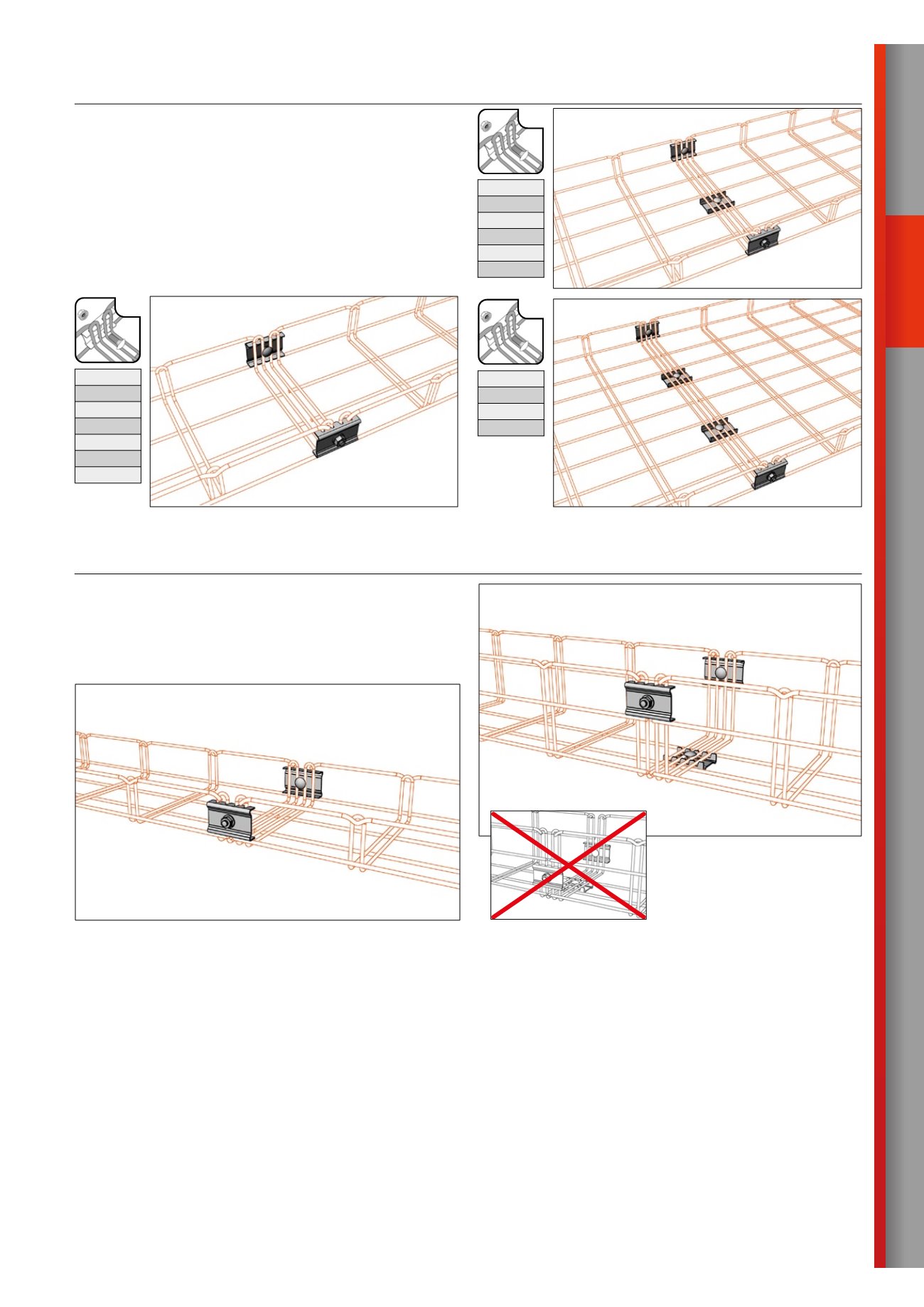

Verbindungsgrundsätze
Richtige Position des Verbinders SZM 1 bzw. SZM 1-R
3
×
M2 250/50
M2 300/50
M2 150/100
M2 200/100
M2 250/100
M2 300/100
Umdie deklarierten Werte einzuhalten, muss die richtige Anzahl der Ver-
binder in Positionen entsprechend den Abbildungen verwendet werden.
Die deklarierten Werte der Rinnentragfähigkeit (siehe S. 10) sind
durch die vorgeschriebene Ausführung ihrer Stoßstellen bedingt.
Anderenfalls kann für die deklarierten Tragfähigkeiten keine Garantie
übernommen werden.
Um die deklarierte Tragfähigkeit der Kabeltrasse sowie die optimale
Steifigkeit der zusammengebauten Trasse zu erreichen, ist die rich-
tige Position der Verbinder an den Seiten der Kabelrinne entspre-
chend den Abbildungen maßgeblich. Besonders wichtig ist es bei
den Kabelrinnen mit 100 mm Seitenhöhe, bei denen der Verbinder
unmittelbar unter dem oberen Randdraht anzuordnen ist.
VERBINDER
