Generalkatalog des Kabelbettsystems | 2014 - 2015 | ARKYS

28 / 94

28
GZ
G5
A2
GZ
TZ
A2
ARK - 213080
ARK - 223080
ARK - 233080

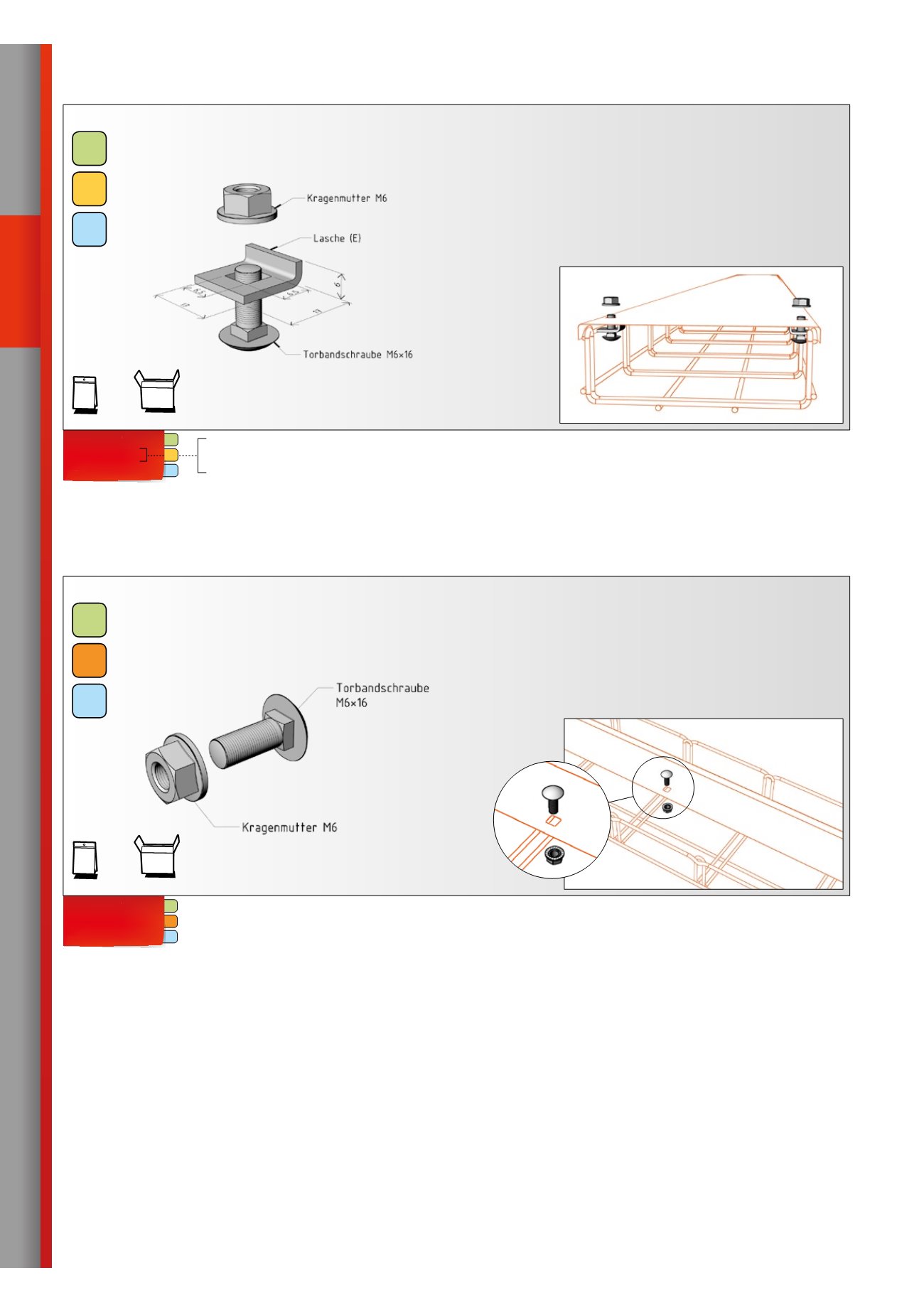

Verbindungssatz für Trennsteg SPM 1
Der Verbindungssatz SPM 1 dient zur Befestigung des Trennstegs
in jeder beliebigen Position in der ganzen Breite der Kabelrinne,
was einen großen technischen Vorteil darstellt. Es werden 2 Stck.
Verbindungssatz SPM 1 pro 1 m Trennsteg installiert.
Der Verbindungssatz besteht aus einer Torbandschraube M6×16
und einer Kragenmutter M6.
100St. 10St. × 10 =
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
Montagebeispiel
GZ
galvanisch
verzinkt
G5
geomet500
A2rostfrei
Deckelverbinder SVM 1
ARK - 213085
ARK - 223085
ARK - 233085
Der Verbinder SVM 1 dient zur Befestigung des Rinnendeckels.
Der Satz besteht aus einer Profillasche vom Typ (E), einer Torband­
schraube M6×16 und einer Kragenmutter M6. Es werden 2 Verbin-
der pro 1 m Deckel installiert.
In einer nichtaggressiven Umgebung kann der Deckel auch mit
einem Kabelbinder befestigt werden, der beim wiederholten Auf-
klappen als eine Art Sicherungsgelenk dienen kann.
100St. 10St. × 10 =
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
Montagebeispiel
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2rostfrei
5 - Standardoberflächenbehandlung des Verbindungsmaterials
für diesen Teil ist Geomet 500 (G5).
7 - rostfrei AISI 304 (A2)
VERBINDER
