32 / 94
32
GZ
GZ
TZ
A2
GZ
TZ
A2
ARK - 214120
ARK - 224120
ARK - 234120
ARK - 214100
ARK - 224100
ARK - 234100
ARK - 214090
-
-

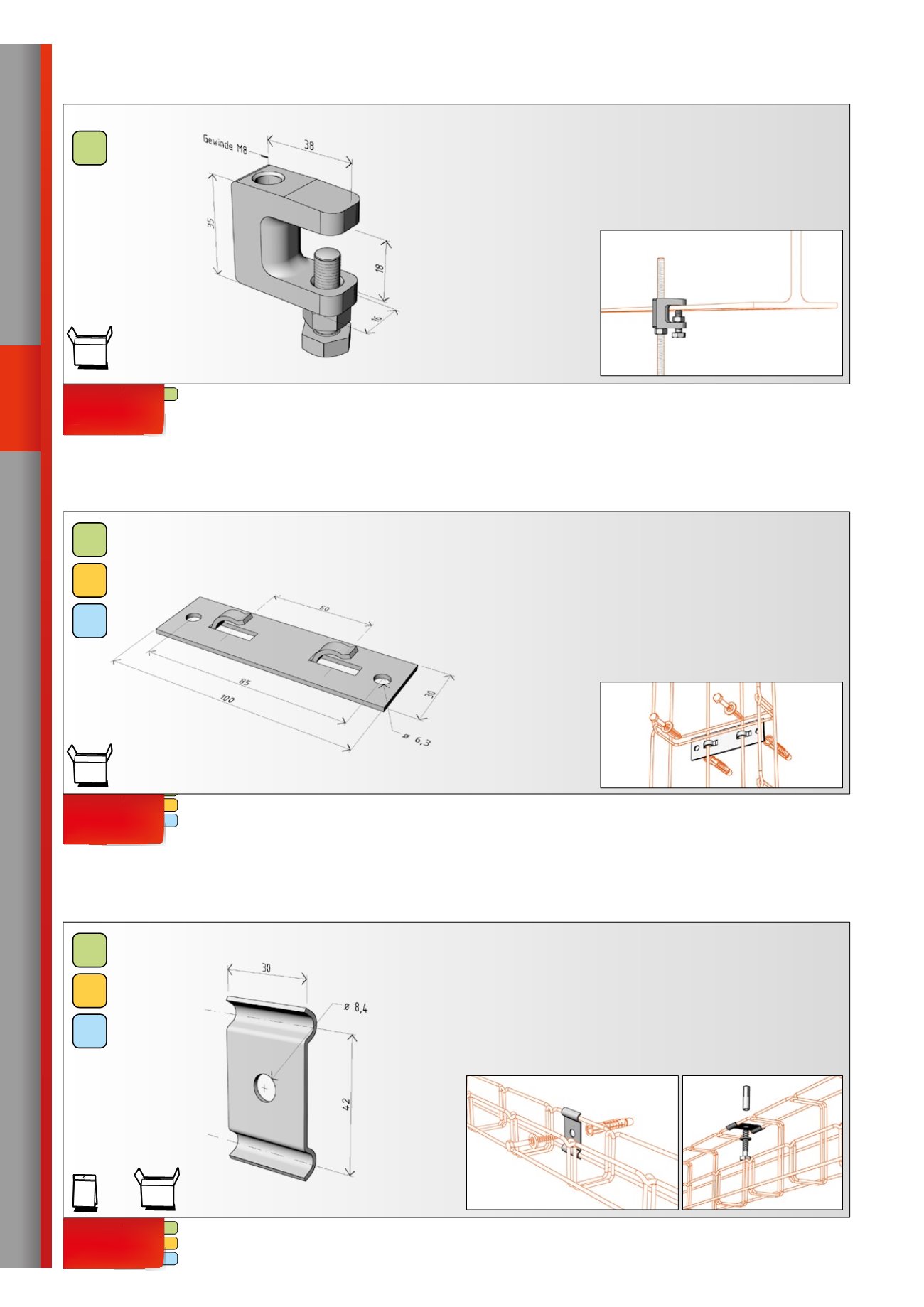

Stangenhalter
dzm 9
Der Halter DZM 9 wird zur Verankerung der Gewindestangen M8 bei
Raummontage durch Abhängung von einem
I
-Träger verwendet.
Maximale empfohlene Belastung des Halters ist 120 kg.
Rinnenhalter Wand
dzm 10
Der Halter DZM 10 eignet sich durch seine Universalheit für mehre-
re Installationstypen der vertikalen sowie horizontalen Montage. Er
findet insbesondere bei Metallkonstruktionen Anwendung, zu denen
er mittels Schrauben eventuell Anschweißen befestigt werden kann.
Technisch ist er nicht bestimmt für Rinnen von 100 mm Breite.
Maximale empfohlene Belastung der Zungen:
•
Zugbelastung 30 kg bei Wandmontage
•
Scherbelastung 10 kg bei Deckenmontage
Blechstärke 1,5 mm
Rinnenhalter Seite
dzm 12
Der Halter DZM 12 wird zur Verankerung von Kabelrinnen kleinerer
Abmessungen bei der Wandmontage direkt an vertikalen Bauteilen
verwendet.
Maximale empfohlene Rinnenbreite bis 100 mm in Abhängigkeit von
der Gewichtsbelastung der Gitterrinne.
Der Halter DZM 12 eignet sich auch als Ankerelement für die M2 Ka-
belrinnen vom Typ „G“.
Montagebeispiel
Montagebeispiel
Montagebeispiel
100St.
10St.
×
10 =
100St.
50 St.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
GZ
galvanisch
verzinkt
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
HALTER
