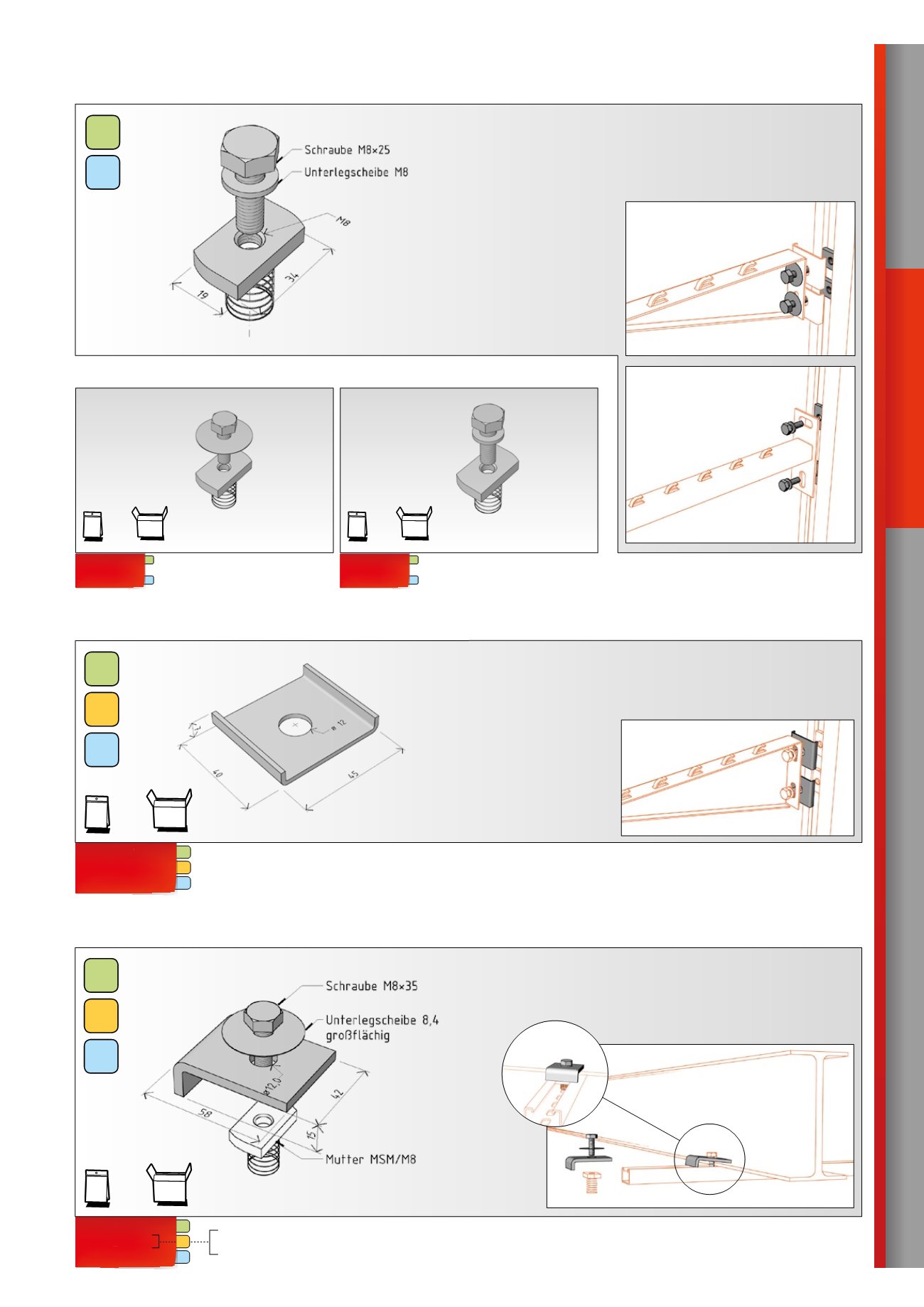

Positionierklemme
PVM
Die Positionierklemme PVM dient zum Zentrieren der NZM Ausle-
ger bei deren Befestigung am Stiel. Bei den Auslegern der Baureihe
NPZM ist sie aufgrund der robusten Basis nicht notwendig.
100St.
10St.
×
10 =
Montagebeispiel
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
Rechteckmutter
msm
Die Rechteckmutter MSM M6 wird in Kombination mit der Positionier-
klemme PVM zur Befestigung von Auslegern am Stiel verwendet. Bei
den Auslegern der Baureihe NPZM ist sie aufgrund der robusten Basis
nicht notwendig.
Rechteckmutter
MSM M6
ARK - 218951
–
ARK - 238951
Rechteckmutter
MSM M8
ARK - 218952
–
ARK - 238952
Bestimmt für Ausleger
50, 100, 150, 200
Die Komponenten
in dieser Abbildung
sind Bestandteil
der Verpackung.
Die Komponenten
in dieser Abbildung
sind Bestandteil
der Verpackung.
Bestimmt für Ausleger
250, 300, 400, 500
100St.
10St.
×
10 =
100St.
10St.
×
10 =
GZ
galvanisch
verzinkt
A2
rostfrei
Montagebeispiel
Montage des Auslegers
NZM am Stiel STNM mit
Klemmen
GZ
TZ
A2
ARK - 218960
ARK - 228960
ARK - 238960
I
-Träger-Klemme
PIM
Die
I
-Träger-Klemme PIM dient in Verbindung mit der Rechteck-
mutter MSM/M8 zur Befestigung des Stiels an
I
-förmigen Trägern
mit maximaler Flanschdicke von 15 mm.
Die Mutter MSM/M8 ist nicht
in der Verpackung enthalten.
100St.
10St.
×
10 =
Montagebeispiel
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
0 - galvanisch verzinkt (GZ)
3 - rostfrei AISI 304 (A2)
HALTER UND ZUBEHÖR
