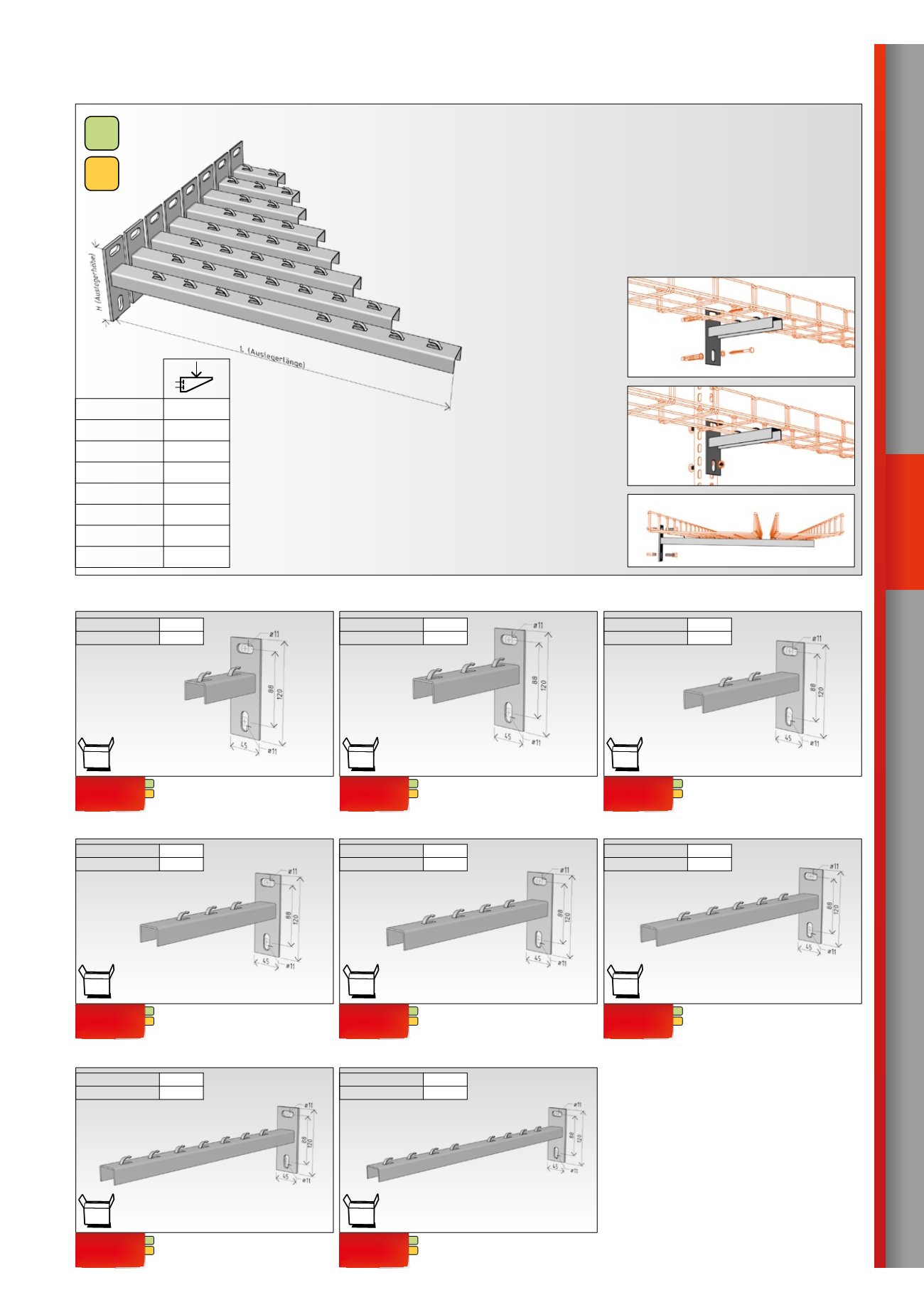

Ausleger
NPZM
Ausleger der Baureihe NPZM werden als tragende Wandelemente für
die Wandmontage verwendet. Ihr größter Vorteil liegt vor allem in der
schnellen und einfachen Verankerung. Bei Verwendung dieser Ausleger
für die Rauminstallation der Trasse werden sie an den Stielen STPM, bei
der Wandmontage mehrerer Trassen übereinander an den Stielen STNM
(siehe S. 45) befestigt.
Das Auslegerprofil ist aus Blech von 2,0 mm Stärke, die Basisplatte aus
5,0 und 6,0 mm starkem Blech hergestellt. Zur einfachen Rinneninstal-
lation sind sie mit schraublosen Klammern versehen.
Ausleger
nPzm 50
ARK - 215105
ARK - 225105
–
Ausleger
nPzm 100
ARK - 215110
ARK - 225110
–
Ausleger
nPzm 200
ARK - 215120
ARK - 225120
–
Ausleger
nPzm 250
ARK - 215125
ARK - 225125
–
|
XXX
mm |
80
mm |
20
mm |
XXX
kg
Ausleger
nPzm 300
ARK - 215130
ARK - 225130
–
Ausleger
nPzm 400
ARK - 215140
ARK - 225140
–
Ausleger
nPzm 500
ARK - 215150
ARK - 225150
–
Ausleger
nPzm 150
ARK - 215115
ARK - 225115
–
Stielmontage
zur Raumführung der
Kabeltrassen oder zur
Verbundmontage mehrerer
Kabeltrassen übereinander
an der Wand.
Verbundmontage
für mehrere Gitterrinnen
auf einem Ausleger.
Für richtige Funktion der Ausleger
und Erreichung ihrer nominalen
Tragfähigkeit ist die gleichmäßige
Lastverteilung über die ganze
Länge maßgebend.
Wandmontage
zur Verankerung der
Kabeltrassen direkt im
Mauerwerk bzw. an anderen
aufgehenden Bauteilen.
Tragfähigkeit
NPZM 50
90,0 kg
NPZM 100
88,3 kg
NPZM 150
86,7 kg
NPZM 200
85,0 kg
NPZM 250
81,7 kg
NPZM 300
80,0 kg
NPZM 400
78,3 kg
NPZM 500
75,0 kg
L (Auslegerlänge)
80 mm
H (Auslegerhöhe)
120 mm
L (Auslegerlänge)
135 mm
H (Auslegerhöhe)
120 mm
L (Auslegerlänge)
170 mm
H (Auslegerhöhe)
120 mm
L (Auslegerlänge)
225 mm
H (Auslegerhöhe)
120 mm
L (Auslegerlänge)
270 mm
H (Auslegerhöhe)
120 mm
L (Auslegerlänge)
320 mm
H (Auslegerhöhe)
120 mm
L (Auslegerlänge)
400 mm
H (Auslegerhöhe)
120 mm
L (Auslegerlänge)
500 mm
H (Auslegerhöhe)
120 mm
Installation der Rinnen von
50 und 100 mm Breite möglich
10 St.
10 St.
10 St.
10 St.
10 St.
10 St.
10 St.
10 St.
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
AUSLEGER
