34 / 94
34
GZ
TZ
A2
SZ
A2
–
ARK - 224310
ARK - 234310
ARK - 214300
ARK - 224300
ARK - 234300

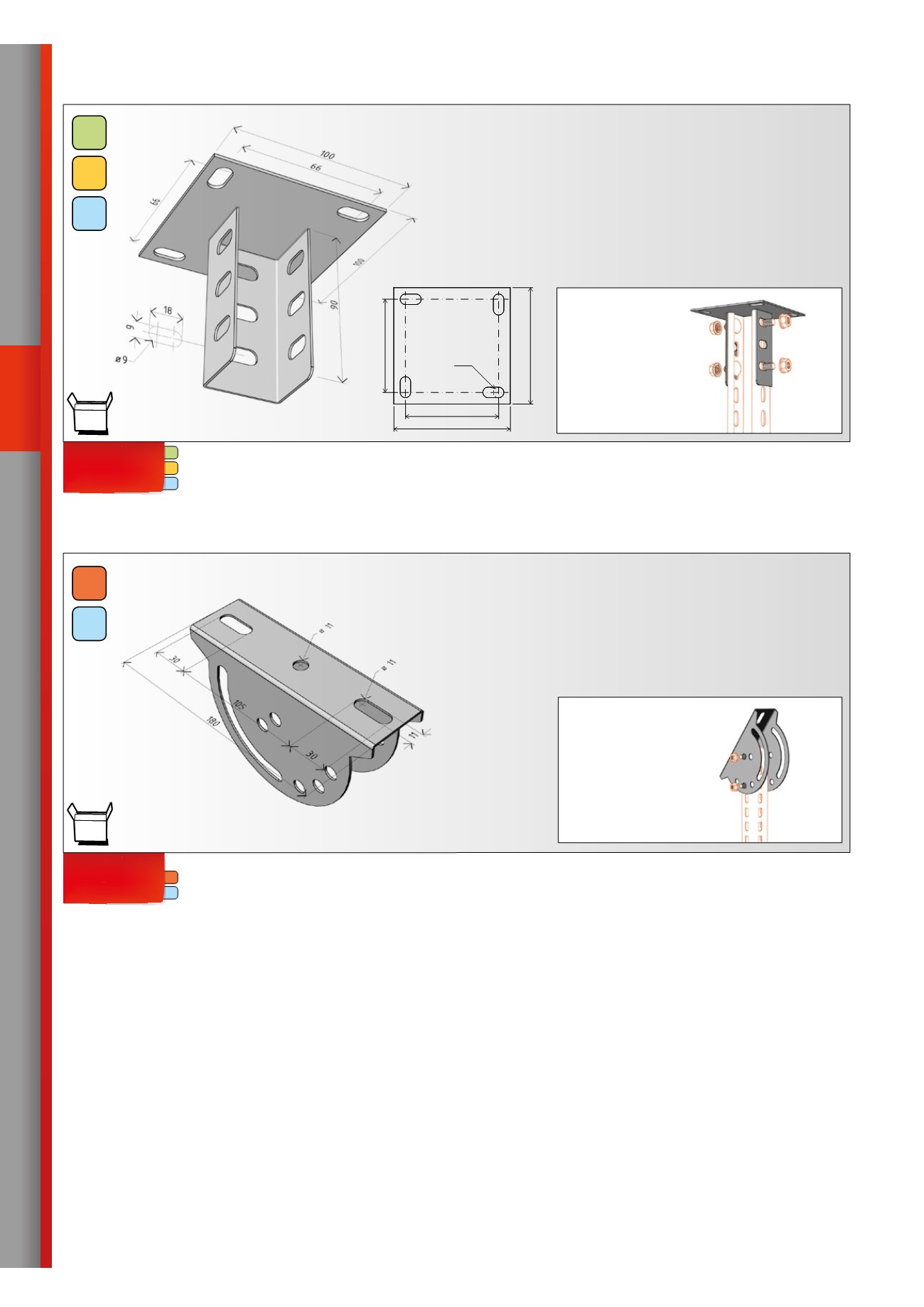

Stielhalter
dzm STP
Der Halter DZM STP wird zur Verankerung des Stiels STPM (siehe
S. 44) bei der Raummontage unter horizontalen Bauteilen verwendet.
Falls nötig, kann diese Baugruppe um 180° umgedreht und als
Tragekonstruktion auf dem Fußboden verwendet werden.
Die maximale Tragfähigkeit des Halters DZM STP beträgt 250 kg
bei Zugbeanspruchung.
Stielhalter Winkel
dzm STPU
Der Halter DZM STPU wird zur Verankerung des Stiels STPM (siehe
S. 44) bei der Raummontage unter horizontalen Bauteilen verwen-
det, wenn ein Winkelunterschied zwischen Neigung der abgehäng-
ten Decke und horizontaler Ebene zu kompensieren ist.
Die maximale Tragfähigkeit des Halters DZM STPU beträgt 150 kg
bei Zugbeanspruchung.
100
66
66
100
ø9
Montagebeispiel
Verwendetes
Verbindungsmaterial:
4x Torbandschraube M8x20
4x Unterlegscheibe M10
4x Mutter M8
Verwendetes
Verbindungsmaterial:
4x Torbandschraube M8x20
4x Unterlegscheibe M10
4x Mutter M8
Montagebeispiel
1 St.
12 St.
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
SZ
sendzimir
verzinkt
A2
rostfrei
HALTER
