31 / 94
31
GZ
TZ
A2
GZ
TZ
A2
GZ
TZ
A2
ARK - 214060
ARK - 224060
ARK - 234060
ARK - 214080
ARK - 224080
ARK - 234080
ARK - 214070
ARK - 224070
ARK - 234070

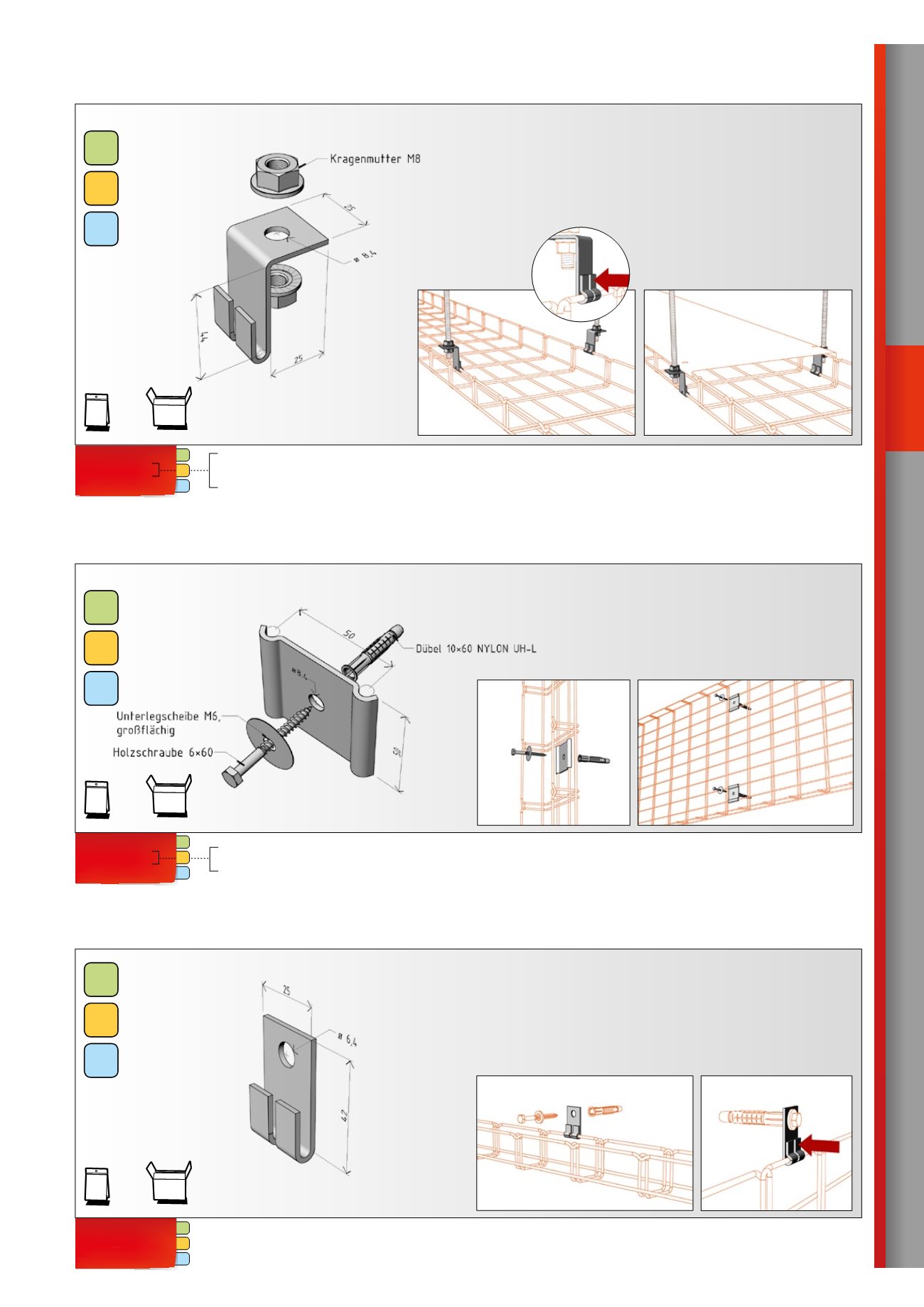

Rinnenhalter
dzm 6
Der Halter DZM 6 wird paarweise zum Anhängen der Kabelrinnen
an Gewindestangen M8 verwendet. Maximale empfohlene Belas-
tung ist 40 kg. Blechstärke 2,0 mm. Maximale Tragfähigkeit eines
Halterpaars 50 kg/m.
Wird die Kabelrinne mit Deckel abgedeckt, so ist der Halter DZM 6
am unteren Draht der Seitenwand zu verankern.
Steigehalter
dzm 7
Der Halter DZM 7 wird zur Verankerung der Kabelrinnen in horizon-
talen und vertikalen Wandtrassen verwendet. Technisch ist er nicht
bestimmt für Rinnen von 100 mm Breite. Blechstärke 2,0 mm.
Rinnenhalter Wand
dzm 8
Der DZM 8 Halter wird zur Verankerung von Kabelrinnen bei der
Wandmontage direkt in den vertikalen Bauteilen verwendet. Maxi-
male empfohlene Belastung 40 kg. Blechstärke 2,0 mm.
Maximale empfohlene Rinnenbreiten sind 50 und 100 mm in Ab-
hängigkeit von der Gewichtsbelastung der Gitterrinne.
Montagebeispiel
Montagebeispiel
Montagebeispiel
100St.
10St.
×
10 =
100St.
10St.
×
10 =
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
100St.
10St.
×
10 =
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
Beispiel der Halterbefestigung
bei Deckelvariante
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
0 - galvanisch verzinkt (GZ)
2 - Geomet 500 (G5)
3 - rostfrei AISI 304 (A2)
0 - galvanisch verzinkt (GZ)
3 - rostfrei AISI 304 (A2)
HALTER
