26 / 94
26
GZ
TZ
A2
GZ
TZ
A2
ARK - 213040
ARK - 223040
ARK - 233040

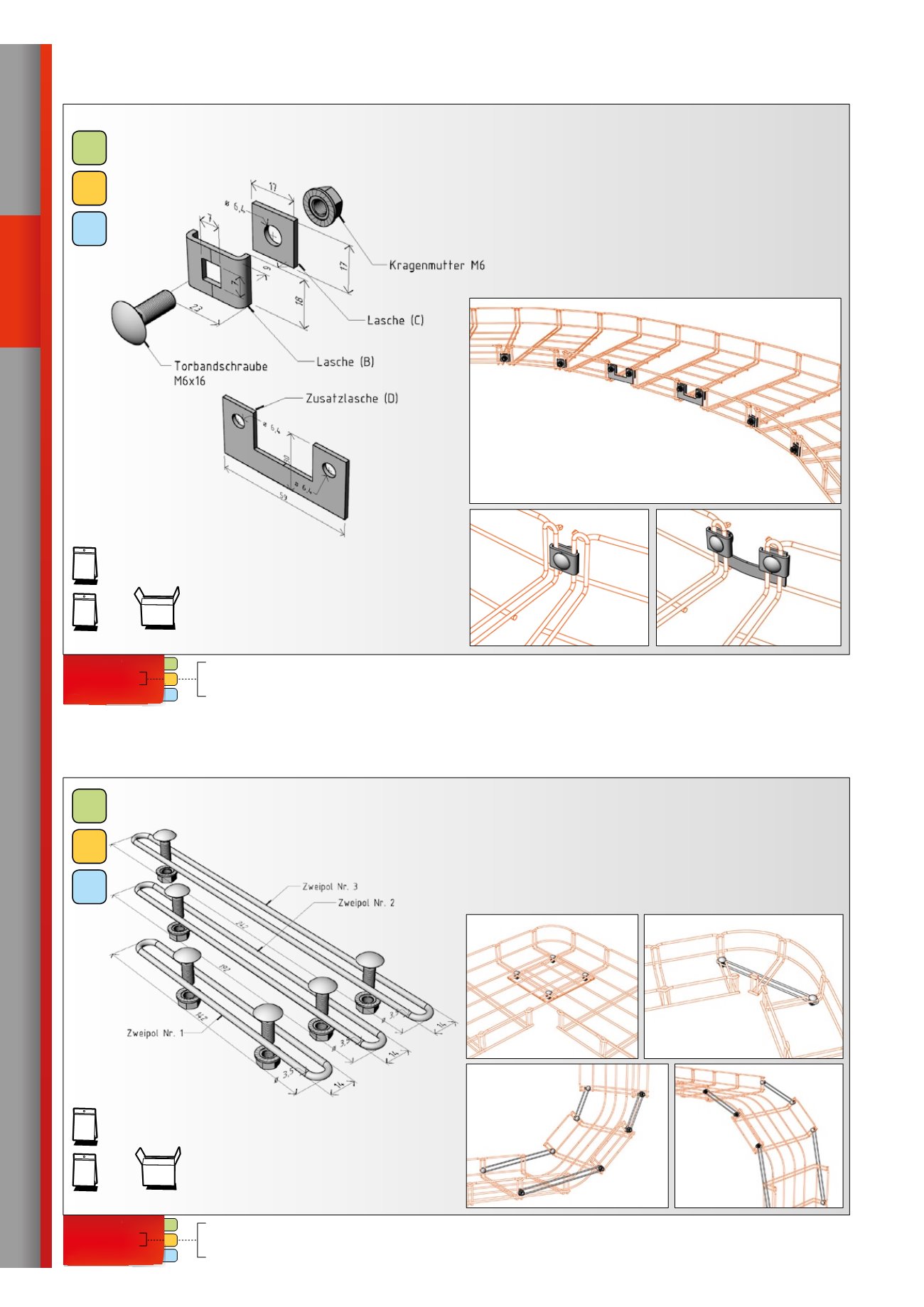

Formverbinder
SZM 4
Der Verbinder SZM 4 wird zum Herstellen von Bögen, T-Stücken,
Kreuzungen und sonstigen Abzweigen der Kabeltrasse verwendet.
Durch die Kombination der Laschen C oder D können verschiede-
ne Winkel des abgestuften Trassenbogens hergestellt werden.
Ein Verbindungssatz besteht aus der Hauptlasche vom B-Typ,
Laschen des Typs C und D, einer Torbandschraube M6x16 und
einer Kragenmutter M6.
Montagebeispiel
ARK - 213050
ARK - 223050
ARK - 233050
Formsatz
tsm 50-100
Der Formsatz TSM 50-100 dient als Ergänzung des Formverbin-
ders SZM 4. Er wird insbesondere zur Formgestaltung bei den Rin-
nenbreiten von 50 a 100 mm verwendet, allerdings ist das Zubehör
(Schraube + Mutter) auch für die Herstellung von Bögen bei an-
deren Rinnengrößen (siehe Abb. 1 und 2) sowie von inneren und
äußeren Kniestücken verwendbar (siehe Abb. 3 und 4).
Weitere Anwendungsinformationen zum Formsatz TSM
siehe Abschnitt Formteile, S. 75 – 88.
Weitere Anwendungsinformationen zum Verbinder SZM 4
siehe Abschnitt Formteile, S. 75 – 88.
100St.
10St.
×
10 =
10St.
+ jeweils 5 Stck. Zusatzlasche (D) in der Tüte,
die mit 2x Verbinder SZM 4 zu installieren ist.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
20 St.
1 St.
×
20 =
1 St.
= 2x Zweipol. Nr. 1 + 2x Zweipol Nr. 2 + 2x Zweipol Nr. 3
12x Torbandschraube M6x16 + 12x Kragenmutter M6
Montagebeispiel
Abb. 3
Abb. 1
Abb. 4
Abb. 2
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
0 - galvanisch verzinkt (GZ)
2 - Geomet 500 (G5)
3 - rostfrei AISI 304 (A2)
0 - galvanisch verzinkt (GZ)
2 - Geomet 500 (G5)
3 - rostfrei AISI 304 (A2)
VERBINDER
