Rinnenverbinder
SZM 1
Rinnenverbinder
SZM 1-R
|
schraubloser Verbinder für schnelle Montage

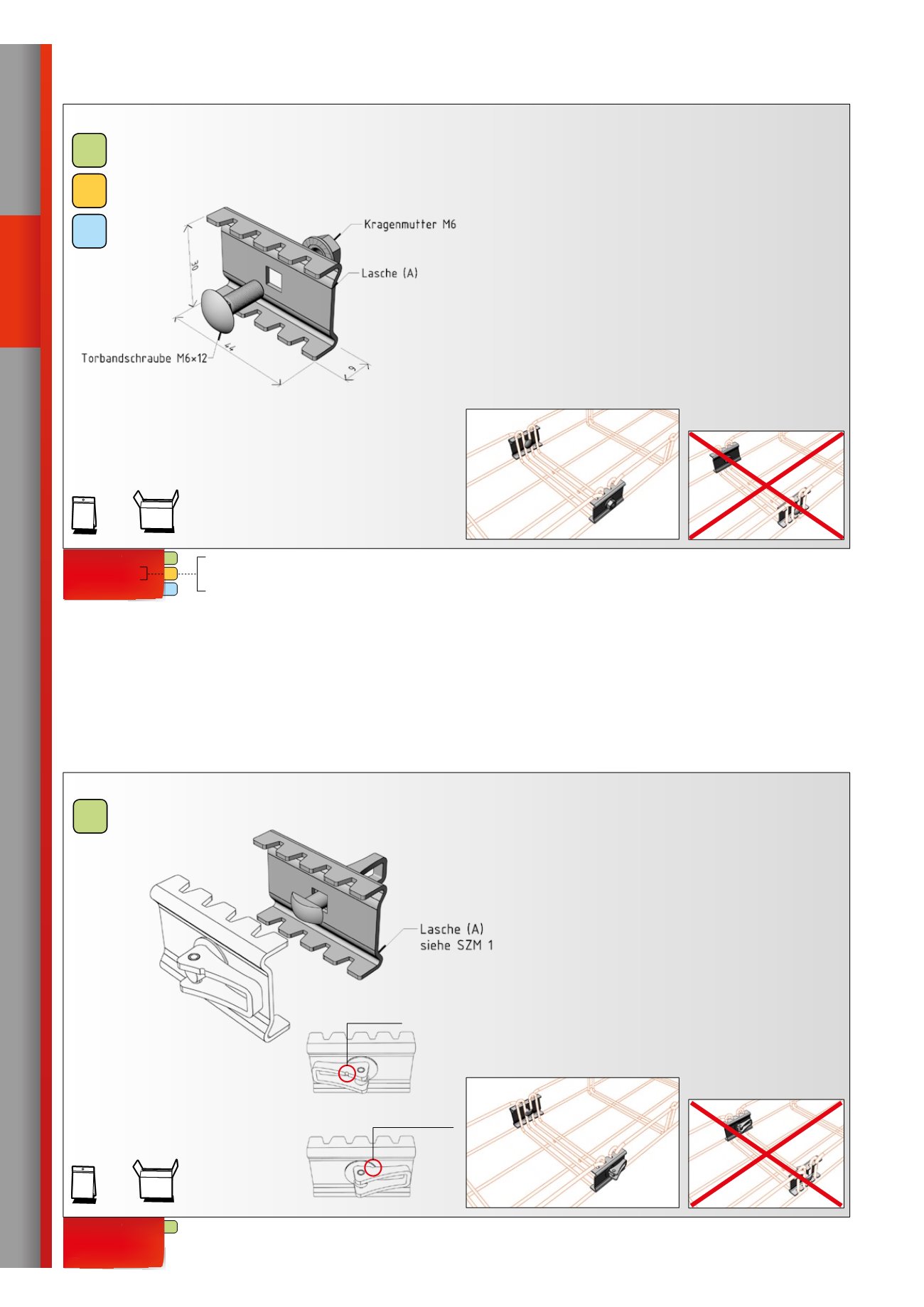

Der Verbinder SZM 1 ist der Grundverbinder des MERKUR 2 Sys-
tems. Er dient zur Verbindung der Kabelrinnen zu einer durchlau-
fenden Kabeltrasse.
Der Verbindungssatz besteht aus Verbinderprofil (Lasche vom A-Typ),
einer Torbandschraube M6x12 und einer Kragenmutter M6.
Der Verbinder SZM 1-R ist ein schraubloser Schnellverbinder, der
noch kürzere Installationszeiten des M2 Systems erlaubt und mehr
Komfort bietet.
Die Installation dieses Verbinders ist jedoch für Kabeltrassen mit
integriertem Funktionserhalt (brandbeständig) unzulässig. Dazu
dient der Schraubverbinder SZM 1.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
Montagebeispiel
Montagebeispiel
100St.
10St.
×
10 =
100St.
10St.
×
10 =
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
GZ
galvanisch
verzinkt
0 - galvanisch verzinkt (GZ)
2 - Geomet 500 (G5)
3 - rostfrei AISI 304 (A2)
M2 50-200/50
M2 100/100
M2 250-500/50
M2 150-500/100
VERBINDER
