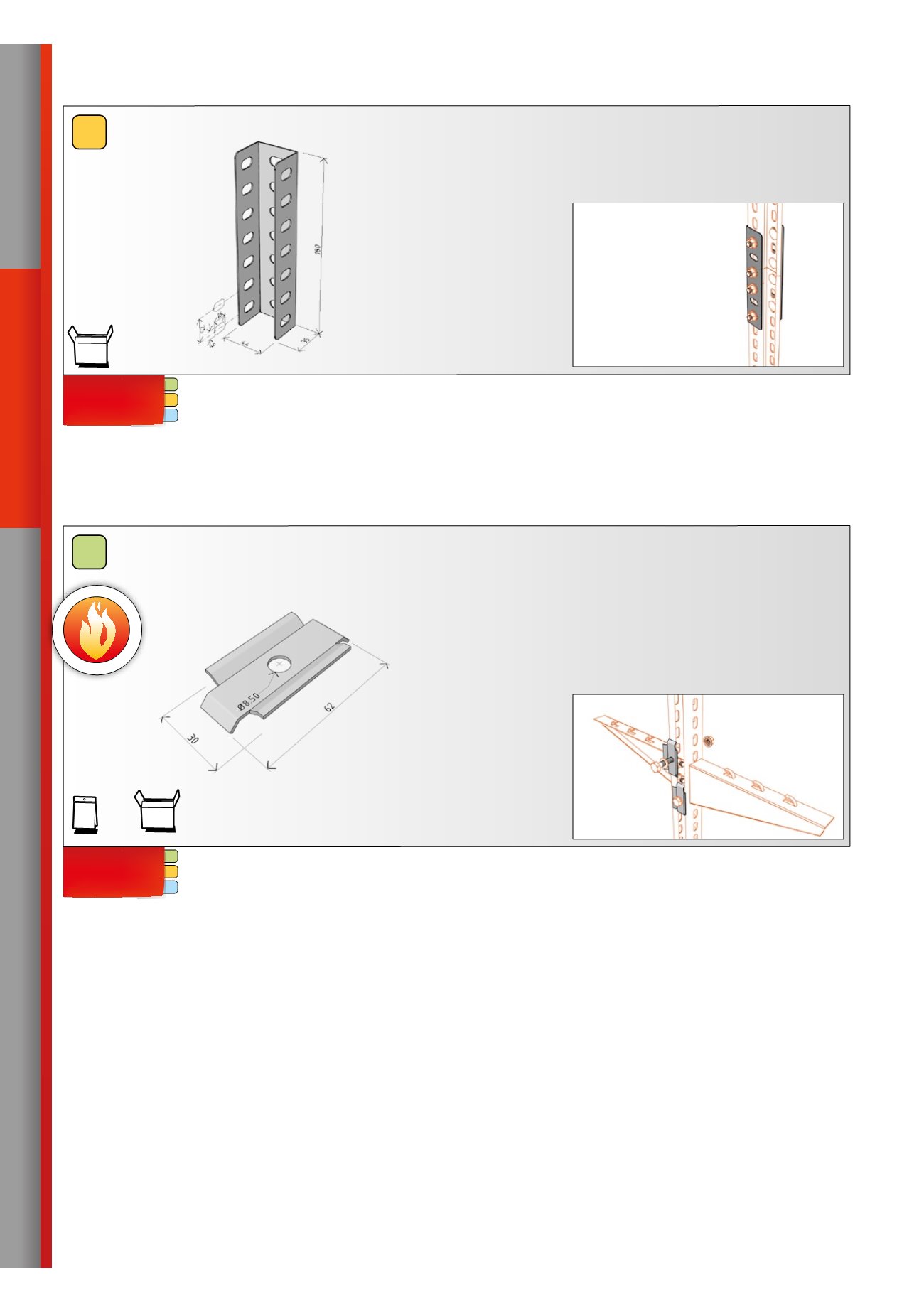

Stielverbinder
SSPM
Stiel-Stabilisierungslasche
SVSM
Der Stielverbinder SSPM dient zur Verbindung von zwei Raumstie-
len STPM (siehe S. 44). Um einen hochwertigen Anschluss zu ge-
währleisten, ist hier mindestens die Anzahl der in der Abbildung
spezifizierten Verbindungstücke zu verwenden.
Die Stiel-Stabilisierungslasche SVSM dient zur Versteifung des
offenen Stielprofils STPM im Bereich der Auslegerbefestigung bei
Installationen mit integriertem Funktionserhalt. Für Ausleger mit
kleinem Fuß (NZM 50-200) wird ein Stück verwendet. Für Ausle-
ger mit höherem Fuß (NZM 250-500) werden die Laschen jeweils
paarweise verwendet. Eine richtig installierte Stabilisierungslasche
verhindert das Verbiegen der Stielseite nach innen infolge der
Druckeinwirkung durch den belasteten Ausleger.
Anschlussbeispiel
Verwendetes Verbin-
dungsmaterial:
8
×
Torbandschraube M8
×
20
8
×
Unterlegscheibe M10
8
×
Mutter M8
Verbindungsbeispiel
Verwendetes Verbindungsmaterial
pro SVSM Lasche:
1
×
Schraube M8
×
50
1
×
Unterlegscheibe M10
1
×
Kragenmutter M8
1 St.
Montagebeispiel
Montagebeispiel
TZ
feuerverzinkt
GZ
galvanisch
verzinkt
b
r
a
n
d
s
c
h
u
t
z
g
e
p
r
ü
f
t
100St.
10St.
×
10 =
HALTER UND ZUBEHÖR
