Efektivní průřez žlabů 50 mm

Využitelný průřez žlabu

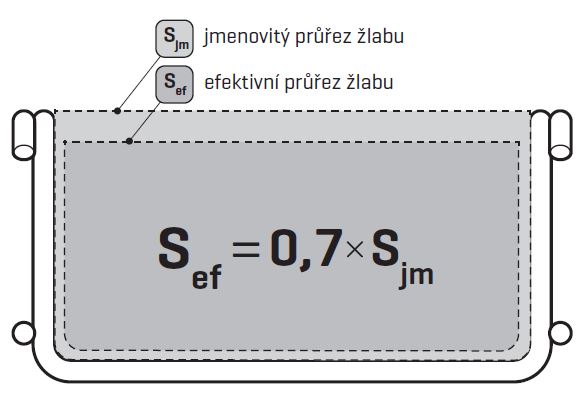

Využitelný průřez žlabu je hodnota, určující jak velký celkový průřez kabelů je možné do daného žlabu uložit při zachování bezpečnostní rezervy.

Bezpečnostní rezerva řeší například zvýšené požadavky na průřez žlabu v místech ohybů tras, horší využití průřezu žlabu při vyšším počtu kabelů ukládaných do jedné trasy, případné dodatečné požadavky na umístění kabelů do trasy (vyžádané aktuální situací při realizaci kabelových rozvodů) a další podobné požadavky.

Určení vhodné velikosti žlabu

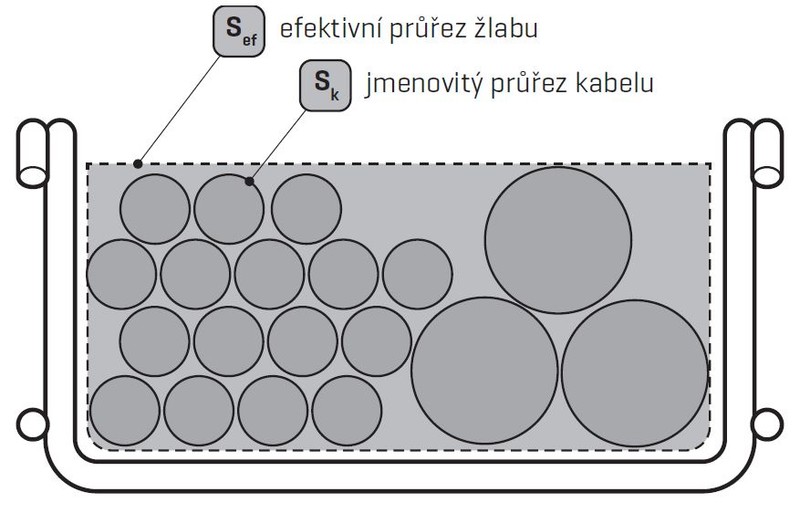

U každého žlabu je uveden jeho efektivní průřez S_ef, který je možno použít při dimenzování kabelové trasy s ohledem na předpokládaný počet kabelů. Přitom je třeba přihlédnout rovněž k funkci trasy a z hlediska chlazení kabelů volit pro jejich uložení raději větší žlaby s menším naplněním průřezu kabely. Z hlediska chlazení je rovněž výhodnější uložit kabely do menšího počtu vrstev.

1) potřebný průřez žlabu S_celk

Stanoví se jako součet jmenovitých průřezů všech kabelů, které budou uloženy v trase. Pro stanovení průřezů jednotlivých žlabů můžete využít orientační tabulky s průřezy nejčastěji používaných kabelů.

Tabulka má informativní charakter, potřebujete-li k propočtu trasy přesné hodnoty, je nejvhodnější je získat přímo od výrobce
Vámi zvolené kabeláže.

2) určení velikosti žlabu

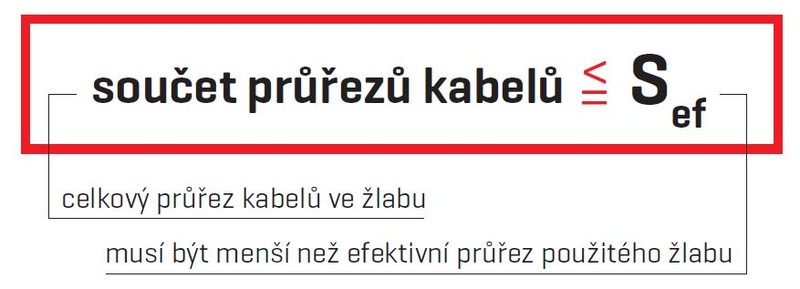

Vypočtenou hodnotu potřebného průřezu žlabu Scelk srovnejte s hodnotami efektivních průřezů žlabů Sef a najděte vhodný žlab, jehož využitelný průřez je stejný nebo větší než hodnota potřebného průřezu žlabů.

Parametry nejpužívanějších kabelů

Pro maximální efektivnost doporučujeme si stáhnout naši Aplikaci pro rychlý výpočet výběru velikosti žlabu MERKUR 2. Přehledně Vám ukáže obsazenost vybraného typu žlabu v % a můžete se rozhodnout, zda je pro Vás zbývající rezerva dostačující. Získáte informace o doporučené vzdálenosti podpěrných bodů nosníků/podpěr, v návaznosti na hmotnosti vybrané kabeláže.

Kritéria pro stanovení nosnosti kabelové trasy

Kromě požadavku na nosnost kabelové trasy má zásadní vliv na její navrhování rovněž tuhost. Ta se posuzuje podle hodnoty maximálního průhybu zatížené trasy. Žlaby MERKUR 2 byly zkoušeny podle normy ČSN EN 61 537 ed. 2.

Vzorky žlabových tras byly zatěžovány stupňovitě (po krocích) až na zatížení SWL, což je maximální hodnota zatížení, při kterém průhyb žlabu, měřený v polovině rozpětí opěrných míst, nepřekročí 1/100 jejich rozpětí. Současně při tomto zatížení nesmí příčný průhyb při každém rozpětí překročit 1/20 šířky vzorku. Testované vzorky žlabů pak byly dále stupňovitě zatěžovány na 1,7násobek zatížení SWL, přičemž nesmí dle normy dojít ke zborcení žlabu. Jsou-li splněny obě tyto podmínky, obdrží testovaný kabelový žlab certifikaci.

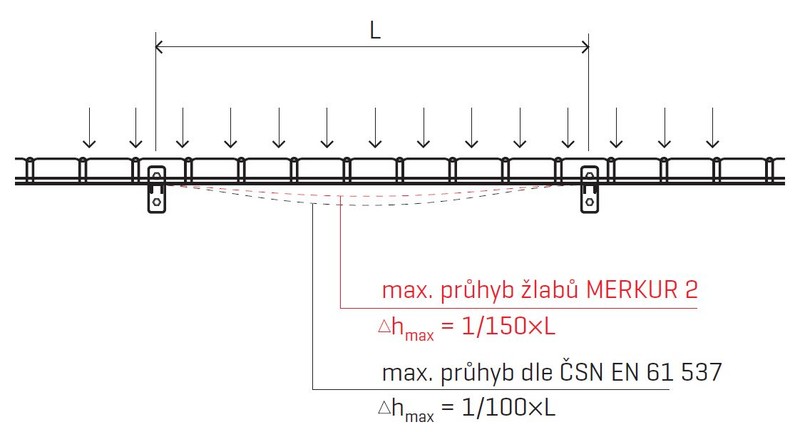

Kabelové žlaby MERKUR 2 jsou navrženy s větší rezervou a při maximálním přípustném zatížení jejich průhyb nepřekračuje hodnotu 1/150 rozpětí opěrných míst. Což znamená, že například při rozpětí 2 000 mm absolutní hodnota průhybu nepřesáhne 13 mm (přitom podle požadavků normy je možný průhyb až 20 mm!).

Tužší žlaby znamenají mimo jiné lepší podmínky pro funkci kabeláže, zejména pak v extrémních podmínkách. Tato výhoda se projevila například při testování odolnosti proti požáru, kde žlaby MERKUR 2 dosáhly extrémních hodnot výdrže.

Vliv umístění spoje na nosnost a tuhost kabelové trasy

Na celkovou nosnost kabelové trasy má zásadní vliv poloha spoje žlabových dílů vzhledem k opěrným místům trasy. Ideální je, pokud se spoj jednotlivých žlabů nachází ve vzdálenosti 1/5 rozpětí opěrných míst. V takovém případě má nosnost i pevnost žlabové trasy nejvyšší hodnoty. Naopak je zakázáno při montáži umístit spoj dílů žlabu přímo nad místo podepření kabelové trasy!
Vzhledem k praktickým zkušenostem z montáží kabelových tras je zřejmé, že není možné vždy zajistit ideální polohu spoje a proto jsou k dispozici i ověřené vlastnosti žlabové trasy pro obecné umístění spoje. Tedy umístění spojek SZM 1 kdekoli mimo polohy přímo nad opěrnými místy trasy.

Kontrola zatížení žlabu

Celkové zatížení trasy je součtem měrných hmotností kabelů uložených v trase a měrných hmotností veškerého příslušenství kabelové trasy zavěšeného na kabelové žlaby. To znamená, že do celkového zatížení trasy je nutné zahrnout například i přepážky a víka kabelových tras, rozvodné krabice, zavěšená světelná tělesa a podobně. Ve standardních případech však kabeláž tvoří převážnou většinu zatížení. Pro výpočet zatížení kabely je možné využít orientačních hodnot hmotností jednotlivých typů a velikostí kabelů.

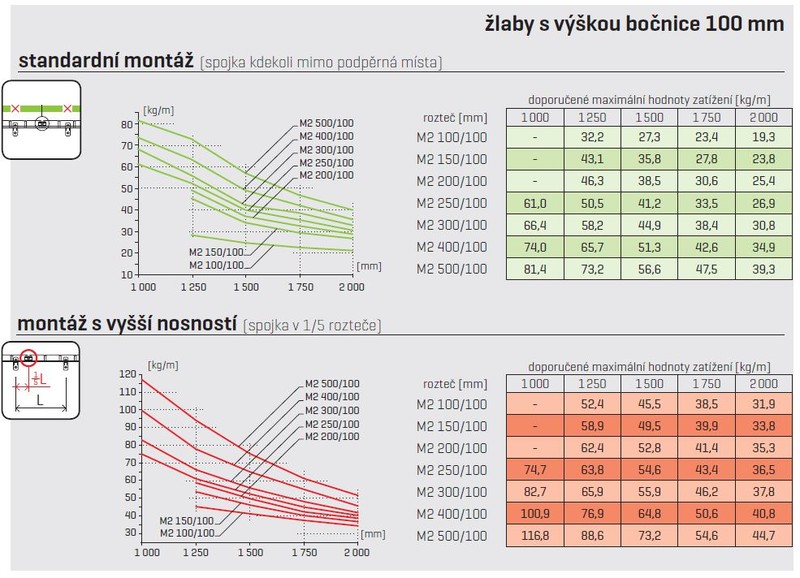

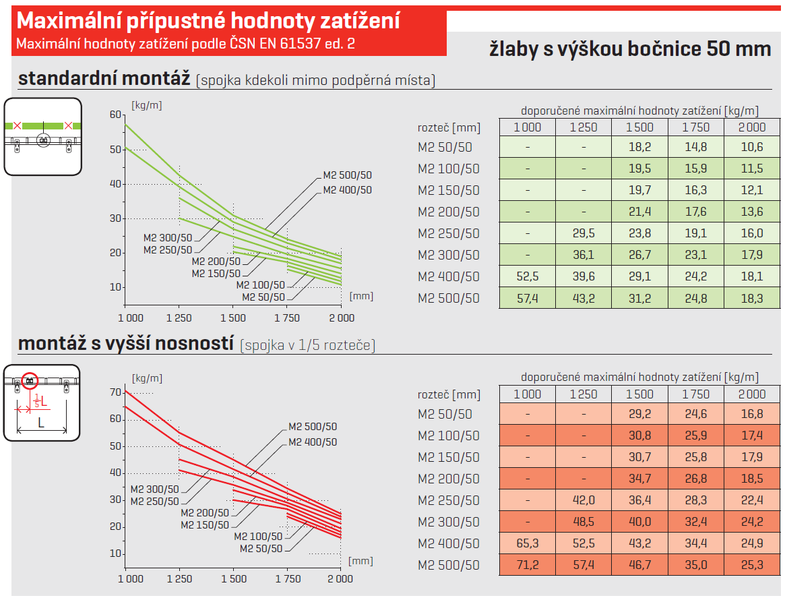

Vypočtenou hodnotu zatížení žlabu je potřeba srovnat s maximálními přípustnými hodnotami dle certifikace daného rozměru žlabu. Při kontrole zatížení kabelové trasy je rovněž nutné vzít v úvahu způsob montáže, zejména pozici spojek.
V případě uchycení žlabu držáky DZM 3/100, DZM 3/150, DZM4 a DZM 6 je nutné brát v úvahu, že se nejedná o montáž s opěrnými místy pod žlabem, nýbrž o zavěšení žlabu k vrchnímu lemovému drátu. V tomto případě je zapotřebí násobit veškeré hodnoty udané
v tabulkách a grafech.
