Nosníky a podpěry

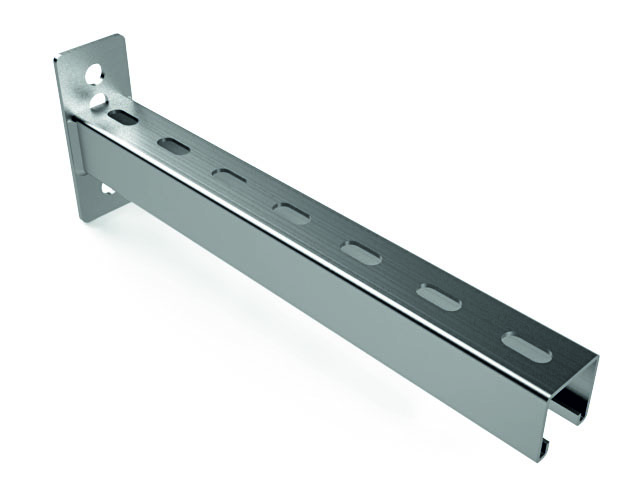

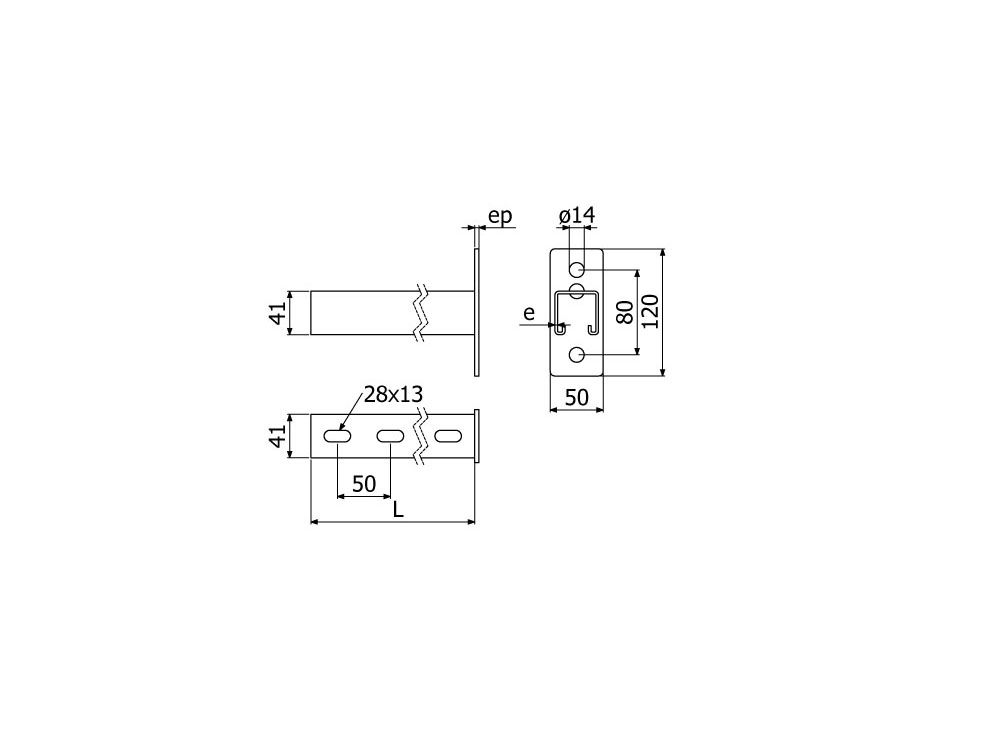

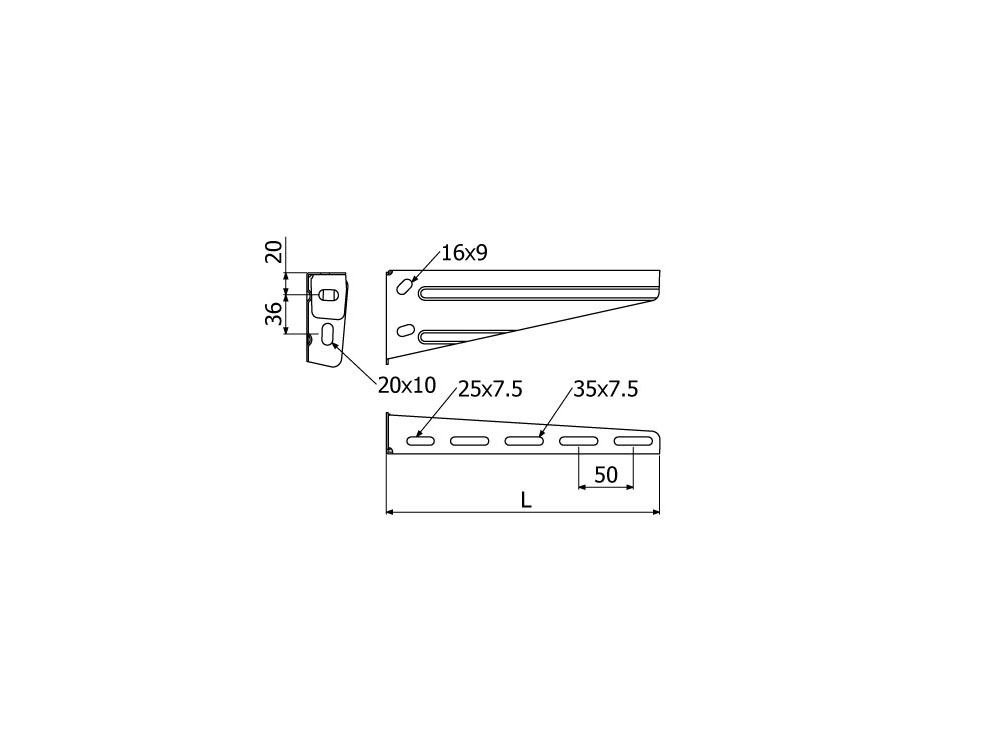

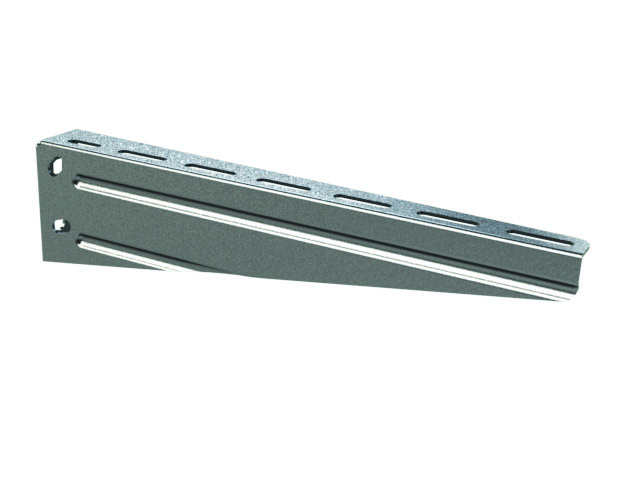

NS-B Nosník standard

NS-B Nosník standard
označení L
[mm]		 max. zatížení max. průhyb objednací kód
SZ ZZ MZ A2 A4
NS-B 100 150 104 kg 3,0 mm ARB-14520103 ARB-12520103 ARB-17520103 phone-ico phone-ico
NS-B 150 200 80 kg 4,0 mm ARB-14520105 ARB-12520105 -
NS-B 200 250 70 kg 4,5 mm ARB-14520106 ARB-12520106 ARB-17520106
NS-B 300 350 85 kg 5,5 mm ARB-14520108 ARB-12520108 ARB-17520108
NS-B 400

450

 90 kg 8,0 mm ARB-14520109 ARB-12520109 -
NS-B 500 550 105 kg 8,0 mm ARB-14520110 ARB-12520110 ARB-17520110
NS-B 600 650 90 kg 8,5 mm ARB-14520111 ARB-12520111 -
NS-B Nosník standard
NS-B Nosník standard

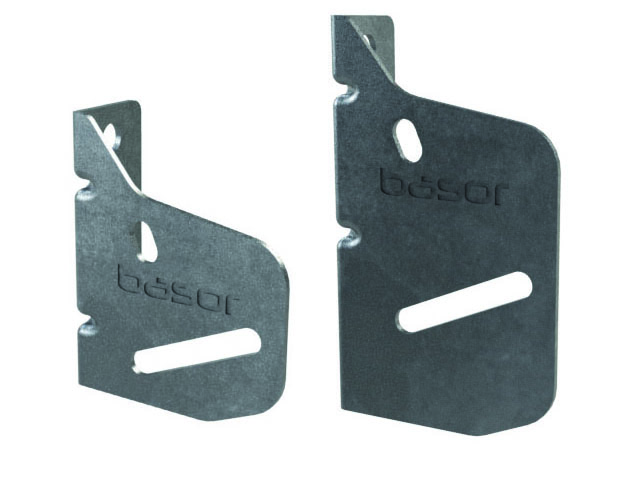

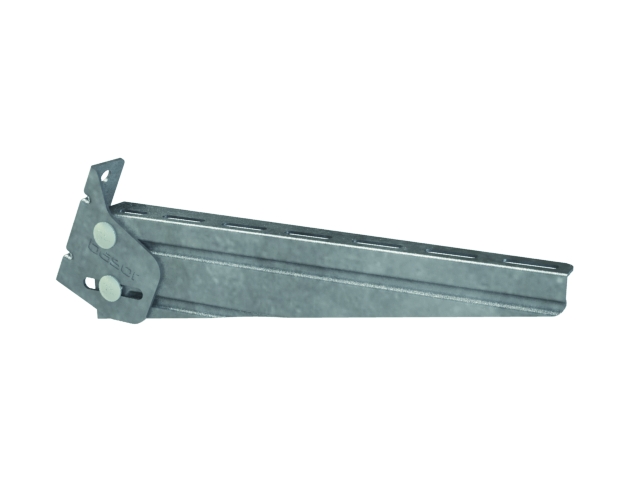

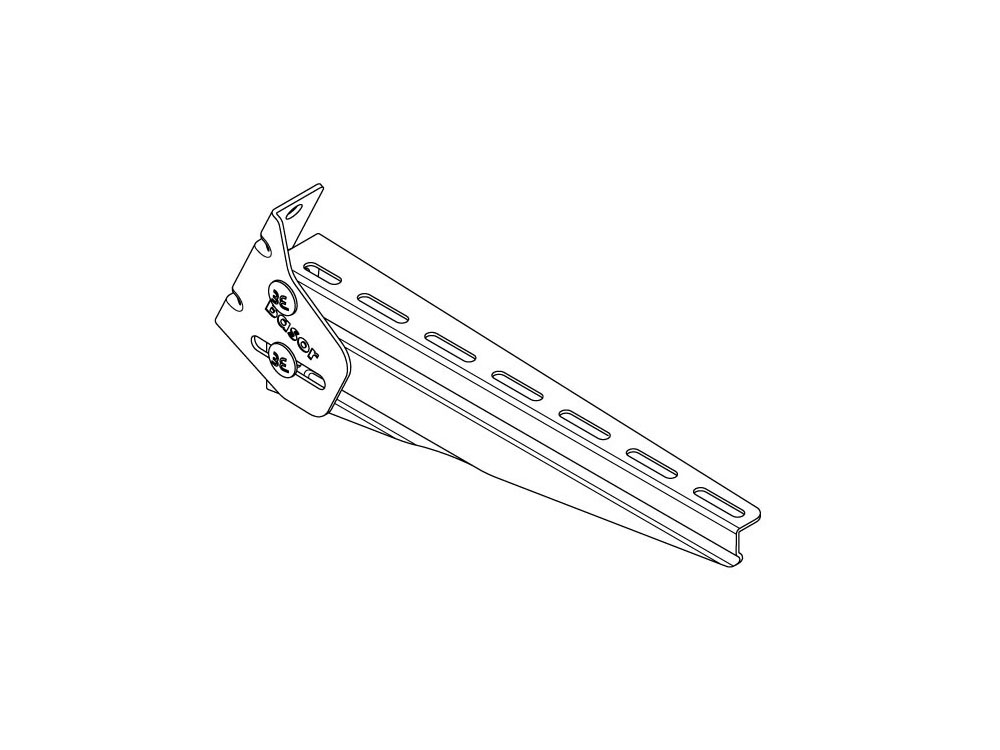

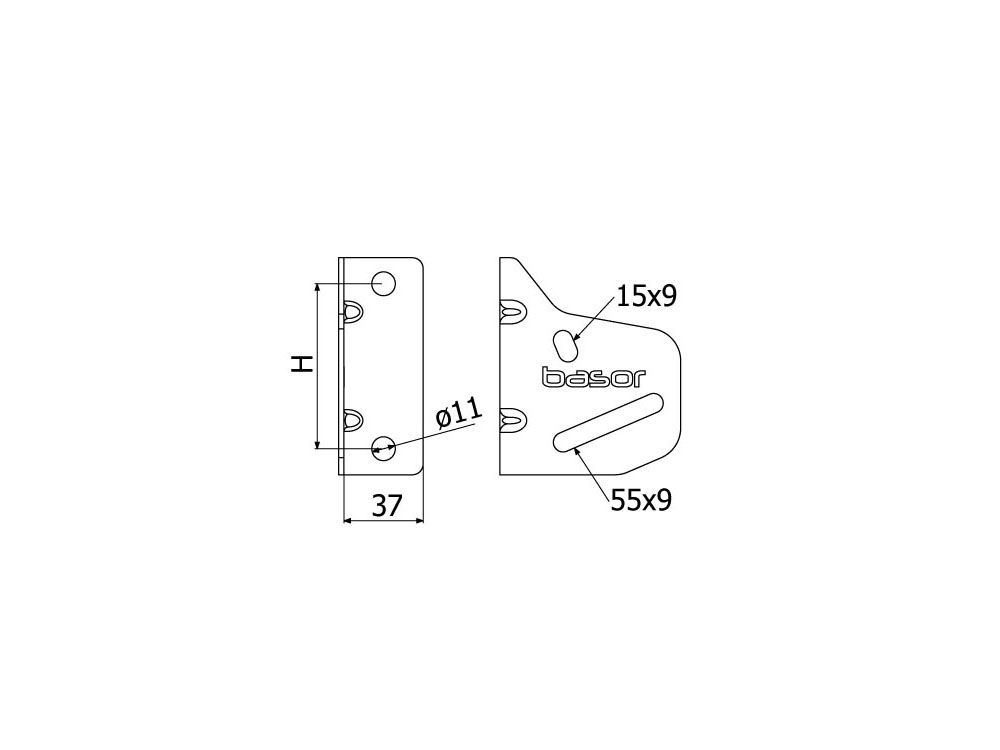

DNU-B Držák nosníku úhlový (k nosníku NS-B)

DNU-B Držák nosníku úhlový (k nosníku NS-B)
označení pro typy nosníků H [mm] objednací kód
ZZ A2 A4
DNU-B 400 100-400 76 ARB-12520174 phone-ico phone-ico
DNU-B 600 500-600 94 ARB-12520176
DNU-B Držák nosníku úhlový (k nosníku NS-B)
DNU-B Držák nosníku úhlový (k nosníku NS-B)
DNU-B Držák nosníku úhlový (k nosníku NS-B)

NR-B Nosník robustní

NR-B Nosník robustní
označení L
[mm]		 max. zatížení max. průhyb objednací kód
ZZ A2 A4
NR-B 150 200 444 kg 2 mm ARB-22520105 phone-ico phone-ico
NR-B 200 250 342 kg 4 mm ARB-22520106
NR-B 300 350 292 kg 7 mm ARB-22520108
NR-B 400 450 250 kg 8 mm ARB-22520109
NR-B 500

550

 231kg 16 mm ARB-22520110
NR-B 600 650 213kg 18 mm ARB-22520111
NR-B Nosník robustní

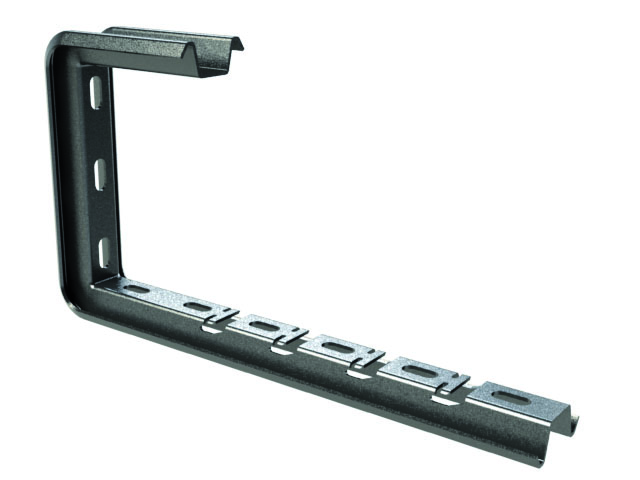

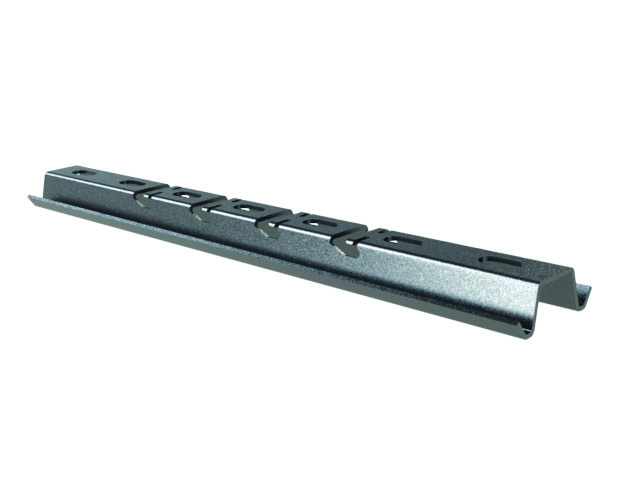

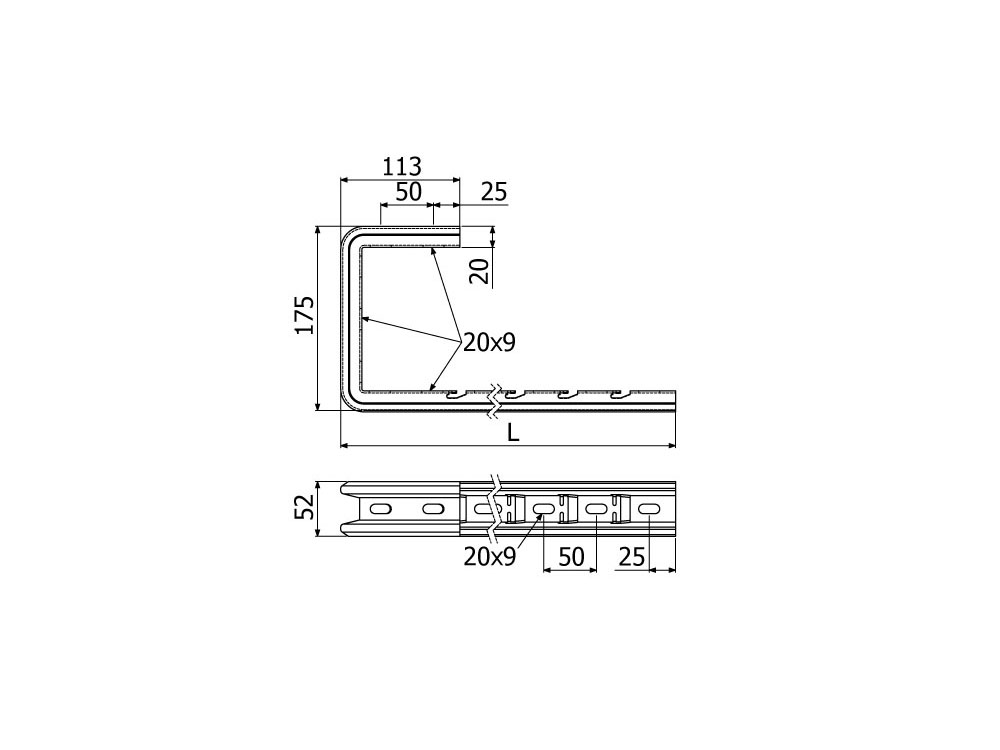

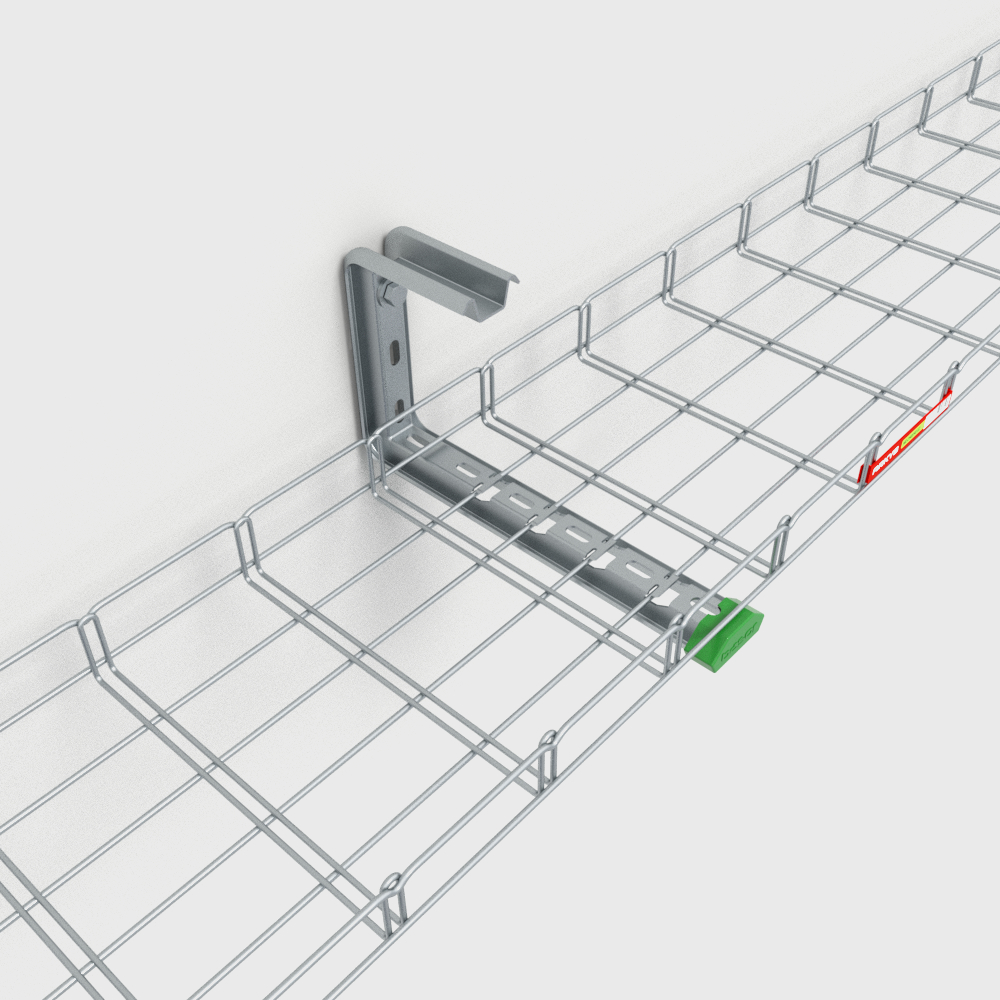

NCL-B C-nosník

NCL-B C-nosník
označení L [mm] max. zatížení max. průhyb objednací kód
SZ ZZ A2 A4
NCL-B 100 200 105 kg 9 mm ARB-14520306 ARB-12520306 phone-ico phone-ico
NCL-B 150 250 75 kg 10 mm ARB-14520307 ARB-12520307
NCL-B 200 300 60 kg 12 mm ARB-14520308 ARB-12520308
NCL-B 300 400 35 kg 13 mm ARB-14520309 ARB-12520309

Nosnosti jsou uvedeny včetně použití rozpěrky RCL–B.

NCL-B C-nosník

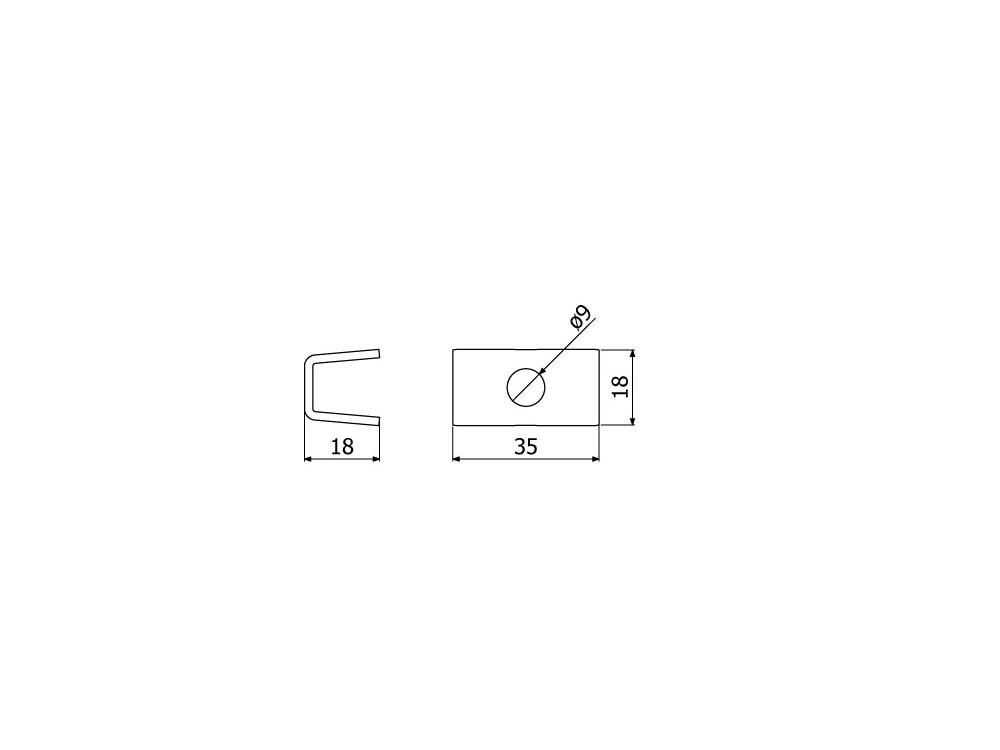

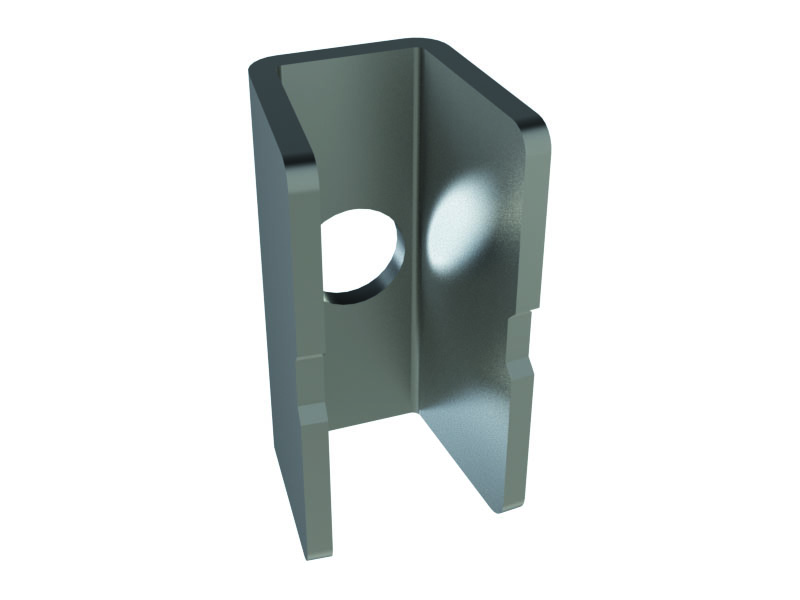

RCL-B Rozpěrka C-nosníku

RCL-B Rozpěrka C-nosníku
označení objednací kód
SZ ZZ A2 A4
RCL-B ARB-14520390 ARB-12520390 phone-ico phone-ico
RCL-B Rozpěrka C-nosníku

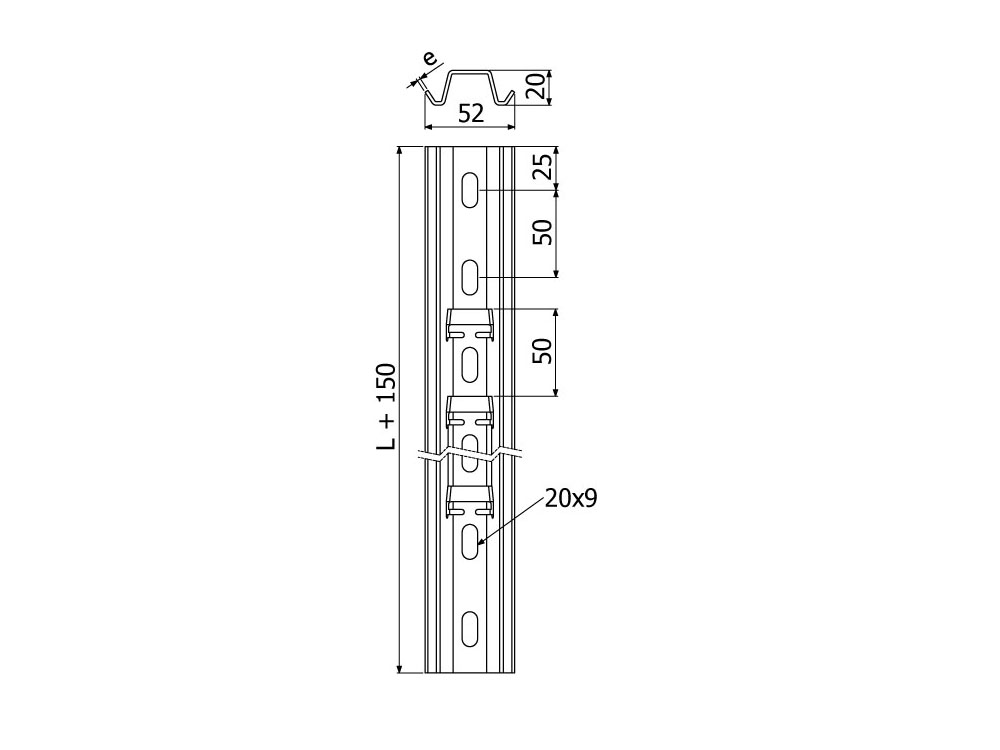

PL-B Podpěra

PL-B Podpěra
označení L
[mm]		 max. zatížení max. průhyb objednací kód
SZ ZZ A2 A4
PL-B 100 250 250 kg 1 mm ARB-14530103 ARB-12530103 phone-ico phone-ico
PL-B 150 300 200 kg 1 mm ARB-14530105 ARB-12530105
PL-B 200 350 290 kg 1 mm ARB-14530106 ARB-12530106
PL-B 300 450 230 kg 2 mm ARB-14530108 ARB-12530108
PL-B 400

550

 160 kg 2 mm ARB-14530109 ARB-12530109
PL-B 500 650 105 kg 2 mm ARB-14530110 ARB-12530110
PL-B Podpěra

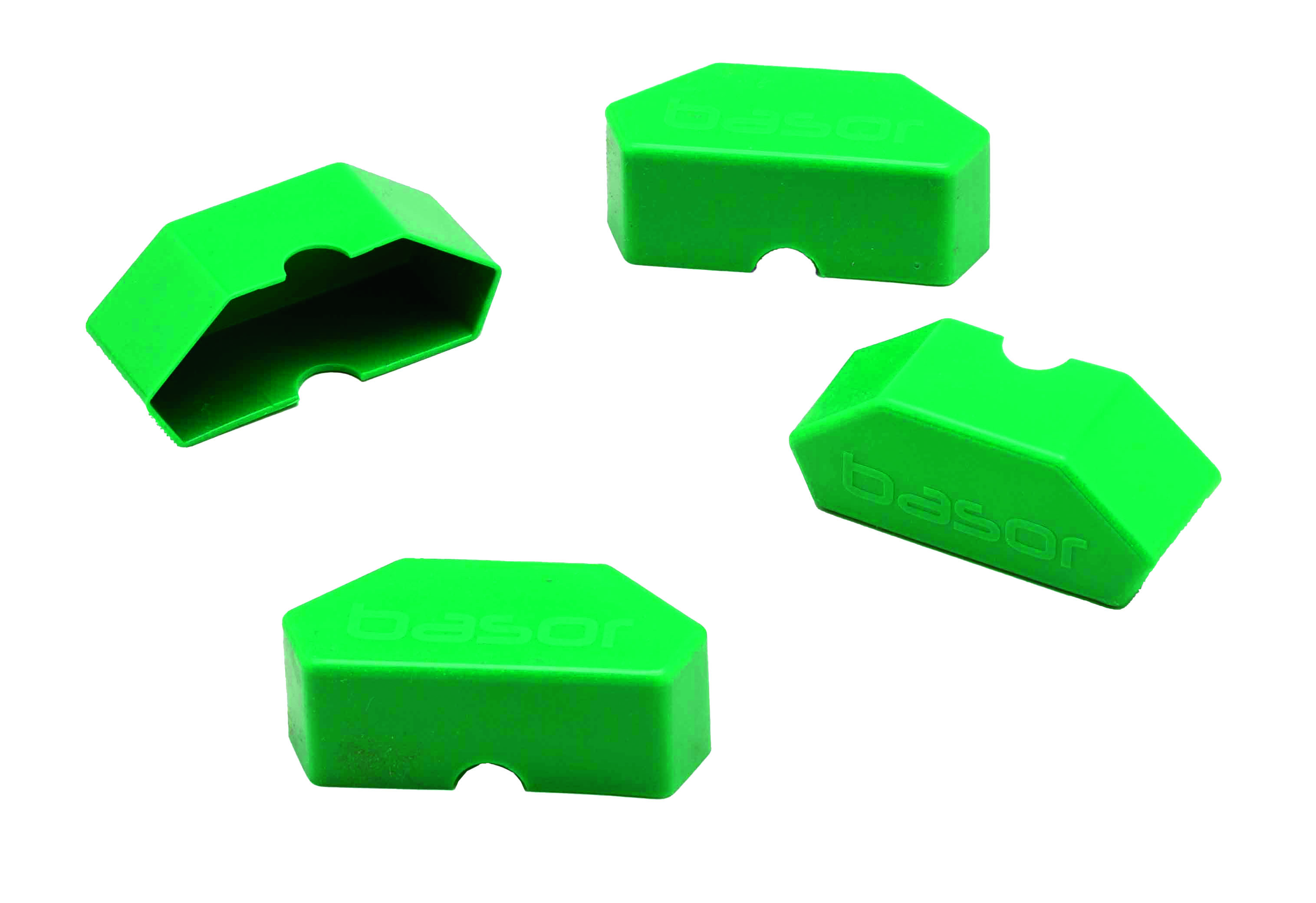

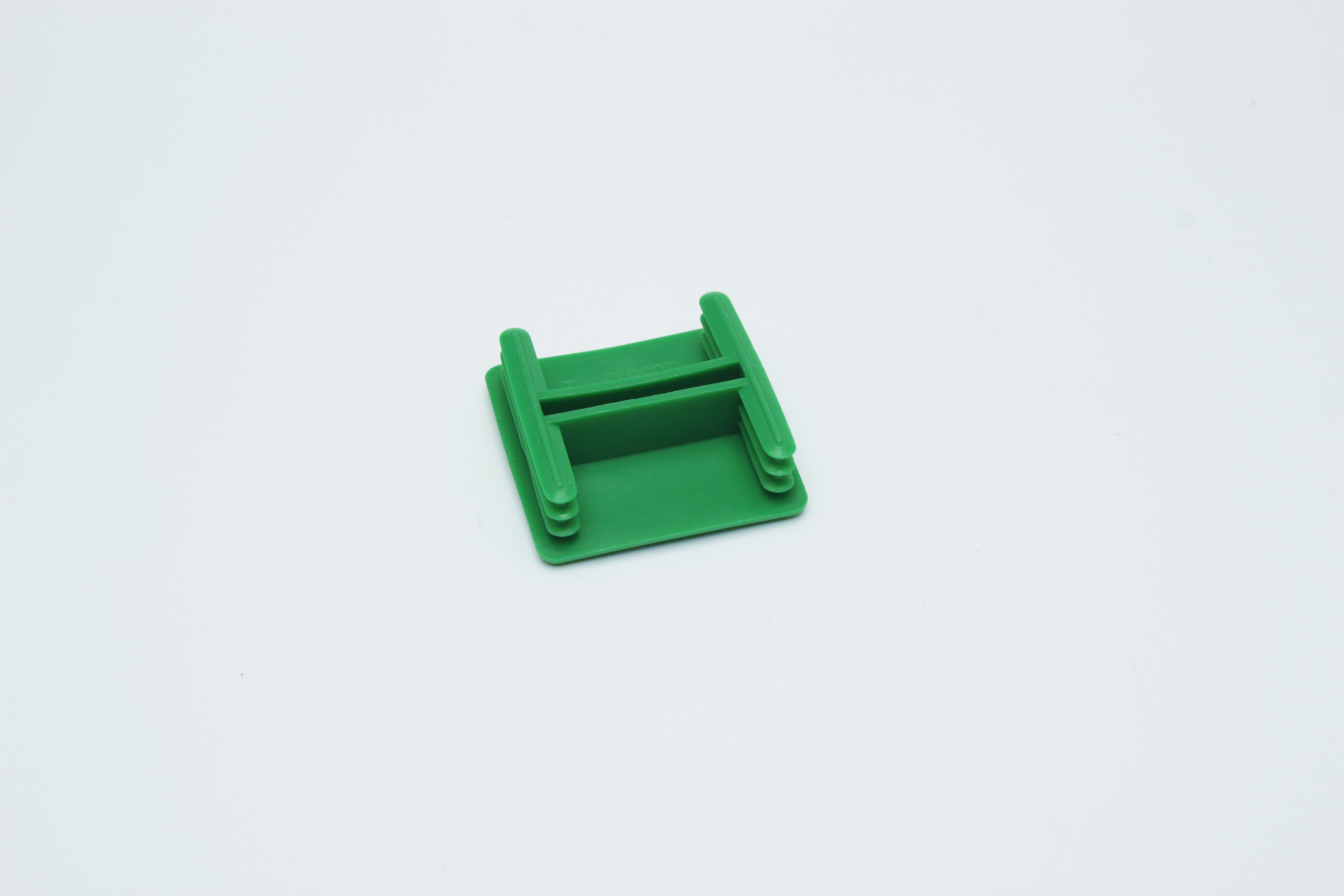

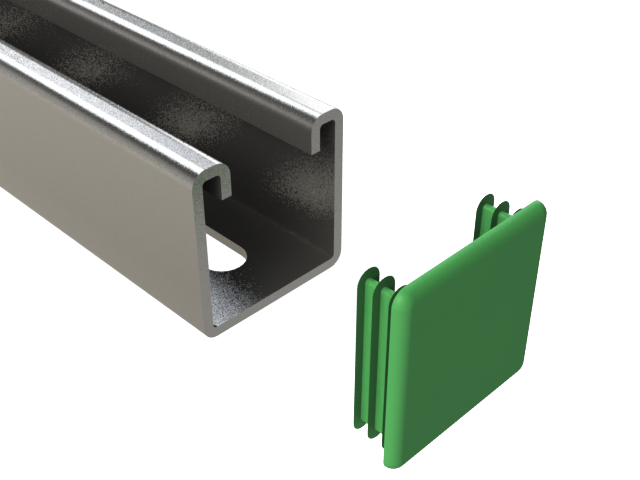

OK-B Ochranná krytka

OK-B Ochranná krytka
označení objednací kód
plast
OK1-B ARB–14960201

Ochranné krytky OK-B jsou určeny k instalaci na C-nosníky NCL–B a podpěry PL–B.

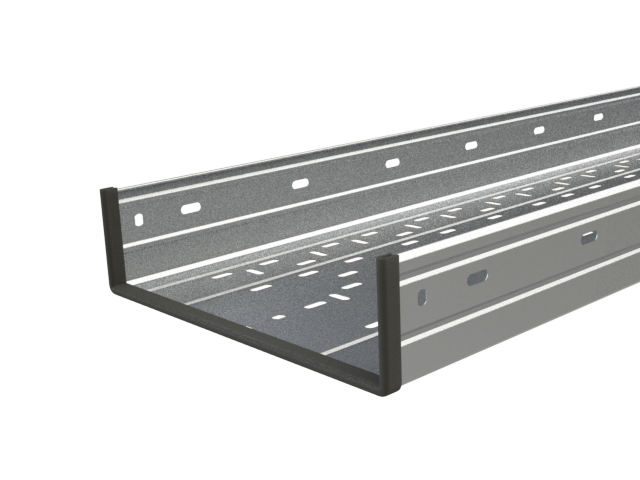

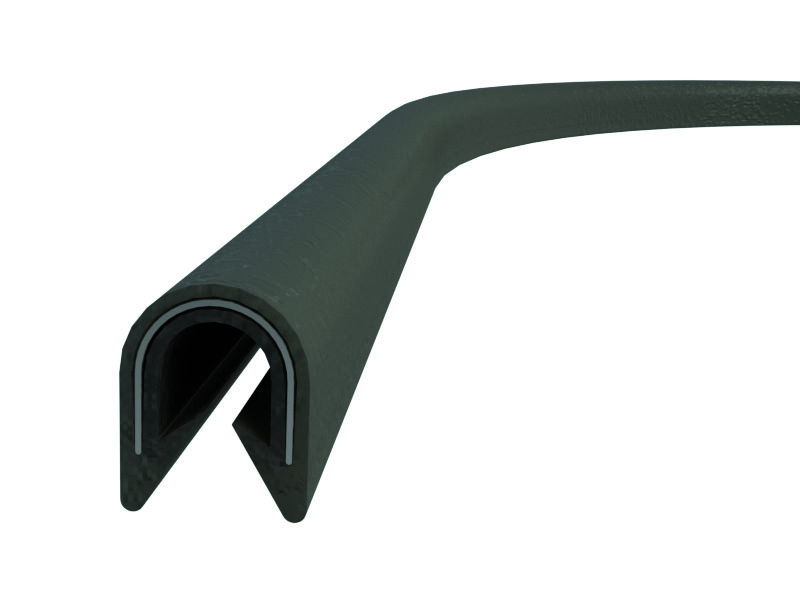

OLL-B Ochranný lem žlabu

OLL-B Ochranný lem žlabu
označení objednací kód
plast
OLL-B ARB–14960101
OLL-B Ochranný lem žlabu

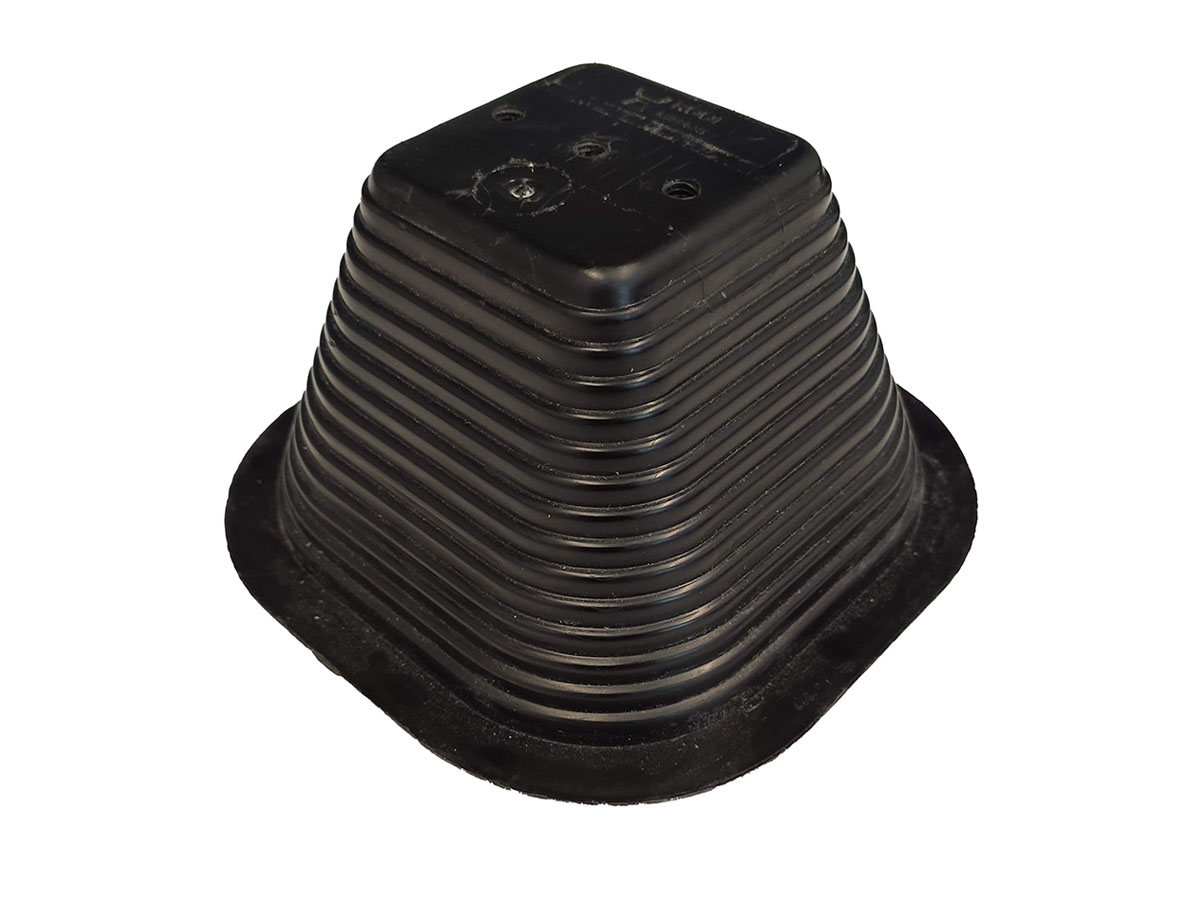

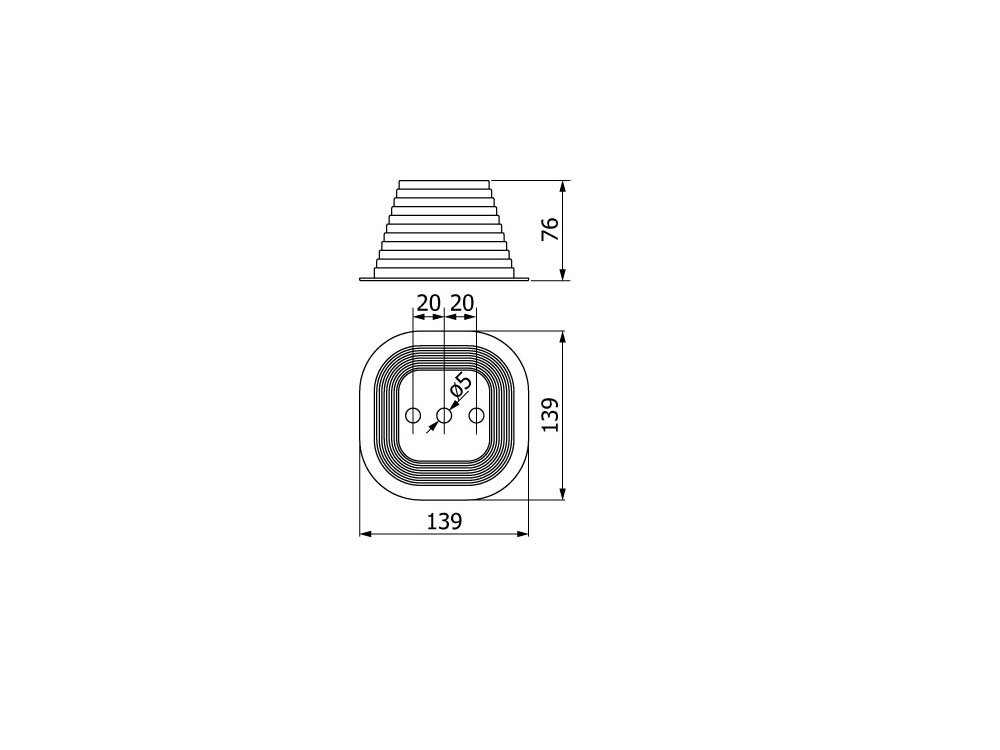

PTU-B Podpěra tras univerzální

PTU-B Podpěra tras univerzální
označení objednací kód
plast
PTU1-B ARB-14536101
PTU-B Podpěra tras univerzální
