| označení | B [mm] | H [mm] | objednací kód | max. zátěž při rozteči kotvení | využitelnost při max. zátěži | |||||||||||
| SZ | A2 | A4 | 1,5 m | 2,0 m | 2,5 m | 3,0 m | 1,5 m | 2,0 m | 2,5 m | 3,0 m | ||||||

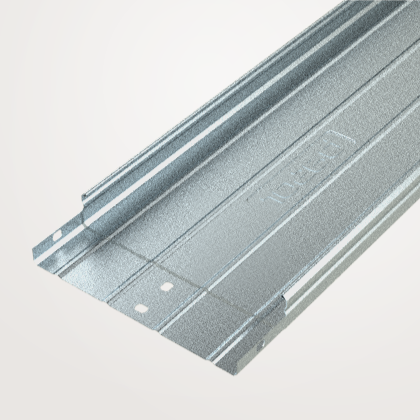

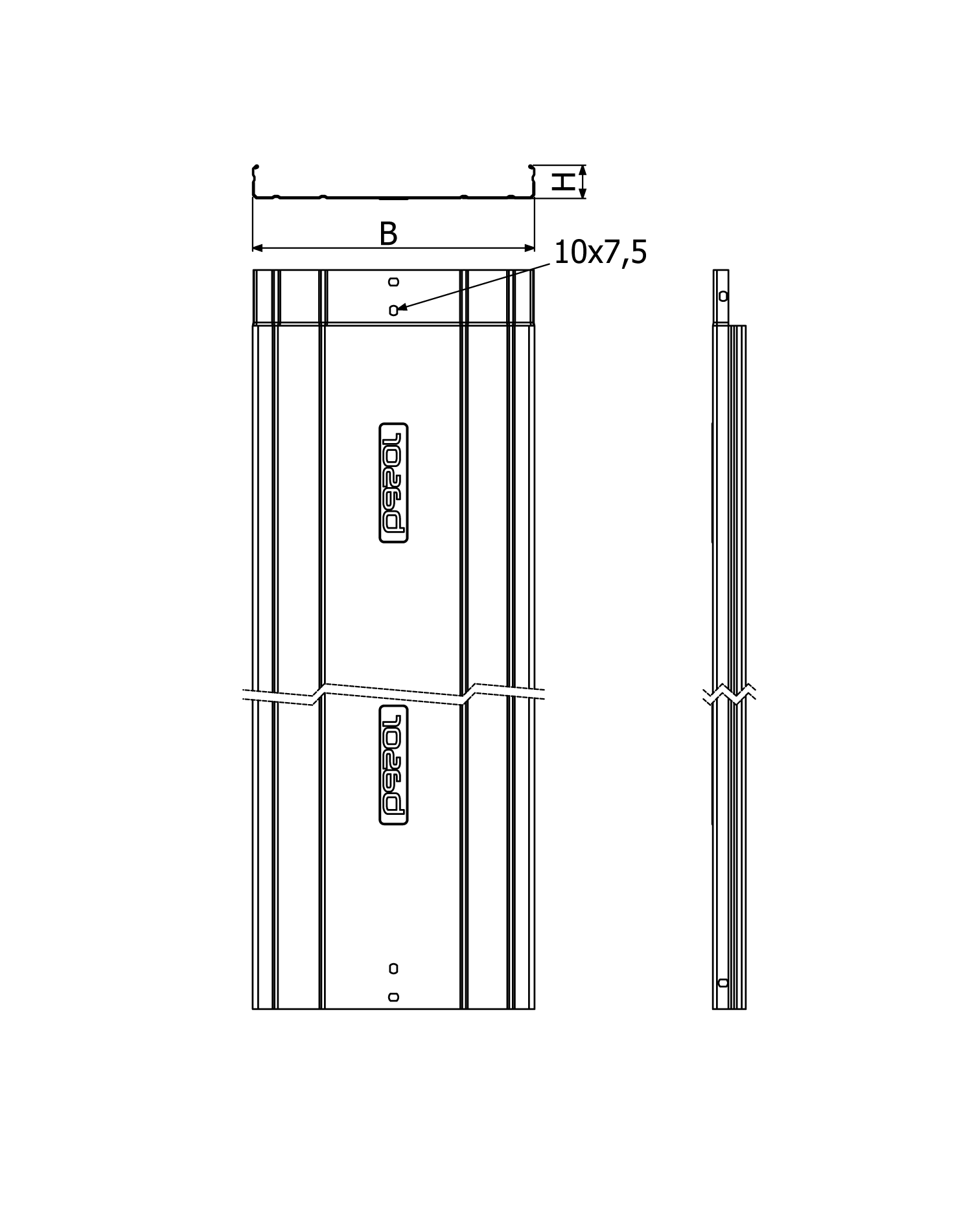

| L1B-N 100/35 | 100 | 35 | ARB-14118205 |  |
|
70 kg/m | 35 kg/m | 15 kg/m | 8 kg/m | 100% | ||||||
| L1B-N 150/35 | 150 | ARB-14118405 | 100% | 58% | ||||||||||||
| L1B-N 200/35 | 200 | ARB-14118505 | 100% | 81% | 44% | |||||||||||
| L1B-N 300/35 | 300 | ARB-14118706 | 100% | 54% | 29% | |||||||||||
| označení | B [mm] | H [mm] | objednací kód | |||||||||
| SZ | ZZ | MZ | A2 | A4 | ||||||||

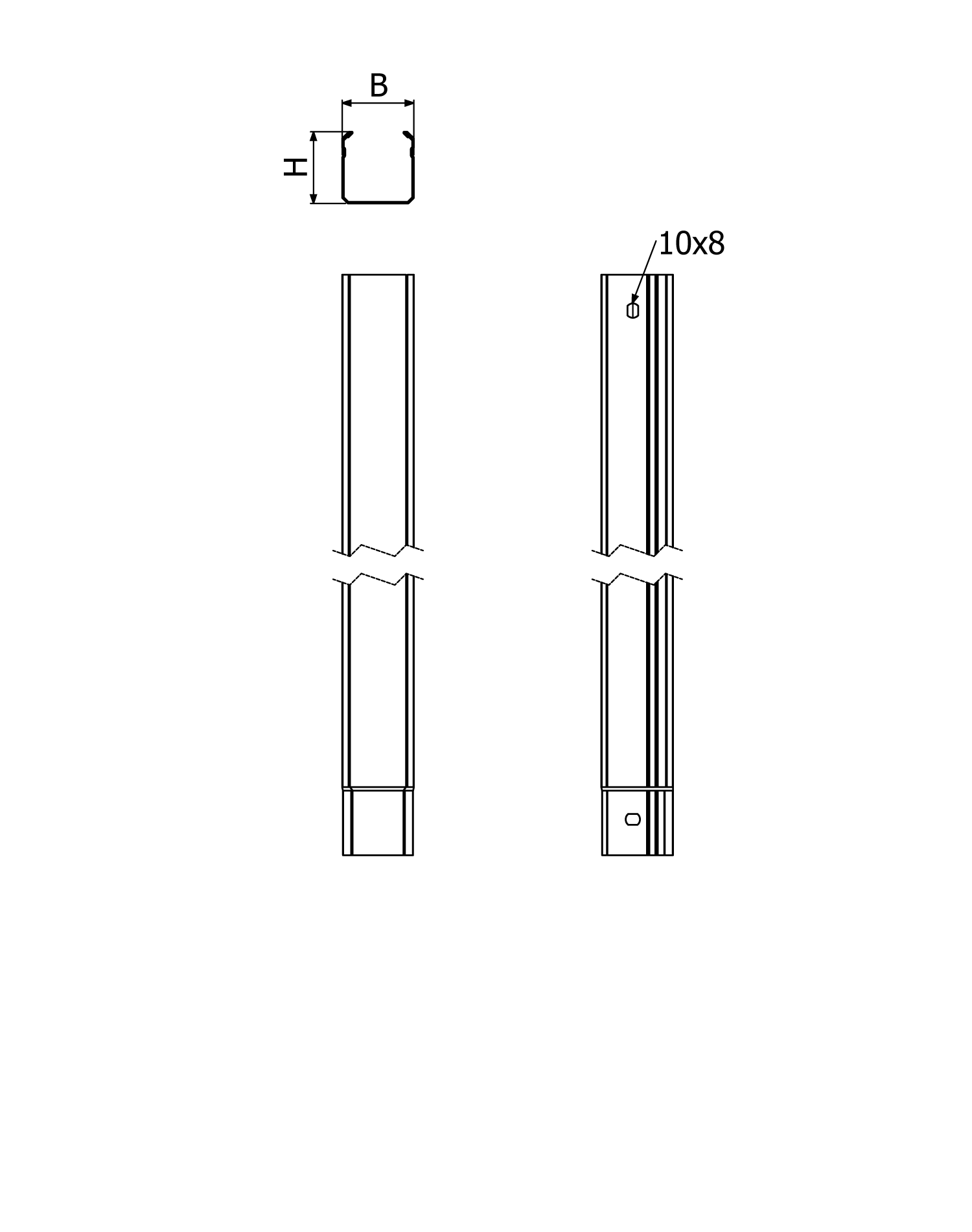

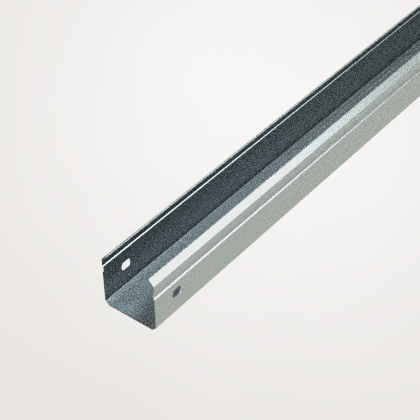

| L1B-N 50/50 | 50 | 50 | ARB-14120105 | ARB-12120106 | ARB-17120106 | |
|
|||||
| označení | B [mm] | H [mm] | max. zátěž při rozteči kotvení | využitelnost při max. zátěži | ||||||
| 1,5 m | 2,0 m | 2,5 m | 3,0 m | 1,5 m | 2,0 m | 2,5 m | 3,0 m | |||
| L1B-N 50/50 | 50 | 50 | 23 kg/m | 13 kg/m | 8 kg/m | 5 kg/m | 100% | 76% | ||
| označení | B [mm] |
H [mm] |
objednací kód | |||||||
| SZ | ZZ | MZ | A2 | A4 | ||||||

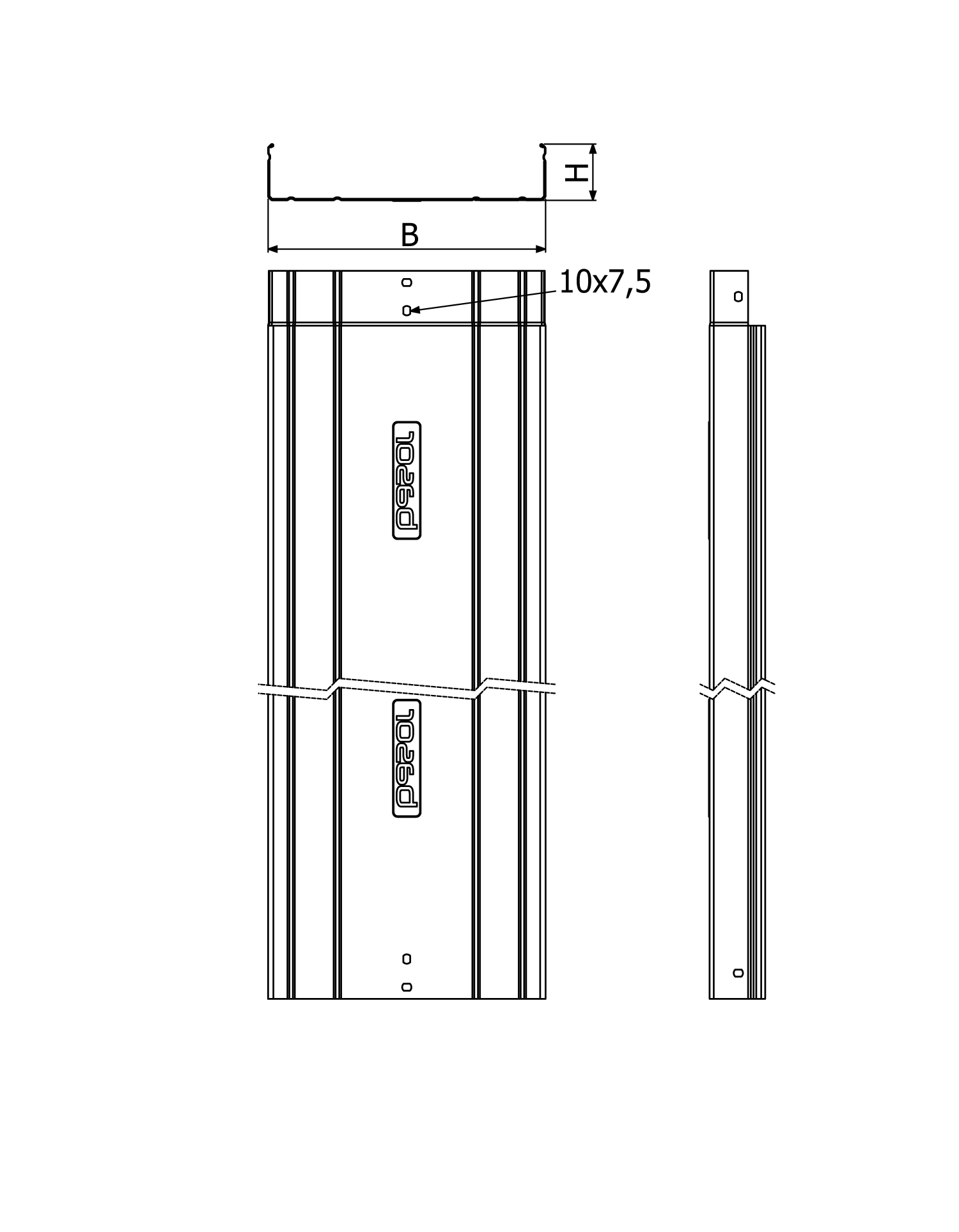

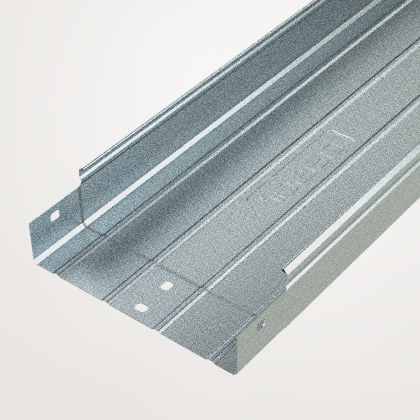

| L1B-N 100/60 | 100 | 60 | ARB-14121705 | ARB-12121706 | ARB-17121706 | |
|
|||
| L1B-N 150/60 | 150 | ARB-14121905 | ARB-12121906 | - | ||||||
| L1B-N 200/60 | 200 | ARB-14122006 | ARB-12122007 | ARB-17122006 | ||||||
| L1B-N 300/60 | 300 | ARB-14122207 | ARB-12122207 | ARB-17122208 | ||||||
| L1B-N 400/60 | 400 | ARB-14122308 | ARB-12122308 | - | ||||||
| L1B-N 500/60 | 500 | ARB-14122408 | ARB-12122408 | ARB-17122408 | ||||||
| označení | B [mm] |
H [mm] |
max. zátěž při rozteči kotvení | využitelnost při max. zátěži | ||||||||
| 1,5 m | 2,0 m | 2,5 m | 3,0 m | 1,5 m | 2,0 m | 2,5 m | 3,0 m | |||||
| L1B-N 100/60 | 100 | 60 | 130 kg/m |
85 kg/m |
55 kg/m |
25 kg/m |
100% | |||||
| L1B-N 150/60 | 150 | 100% | ||||||||||
| L1B-N 200/60 | 200 | 100% | 82% | |||||||||
| L1B-N 300/60 | 300 | 100% | 54% | |||||||||
| L1B-N 400/60 | 400 | 150 kg/m |
105 kg/m |
70 kg/m |
35 kg/m |
100% | 96% | 48% | ||||
| L1B-N 500/60 | 500 | 100% | 77% | 38% | ||||||||
| označení | B [mm] |
H [mm] |
objednací kód | ||||||
| SZ | ZZ | MZ | 1,5 m | A4 | |||||

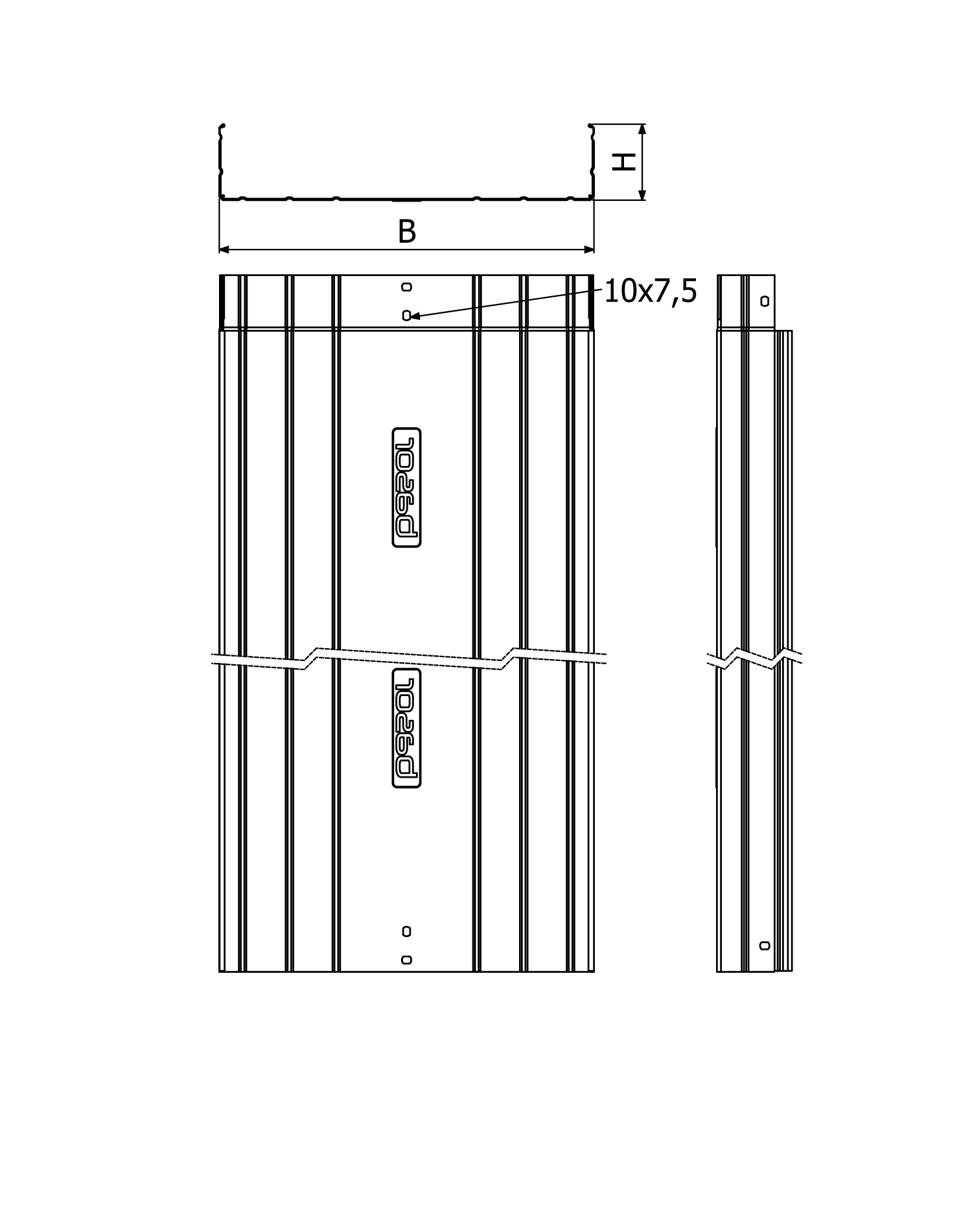

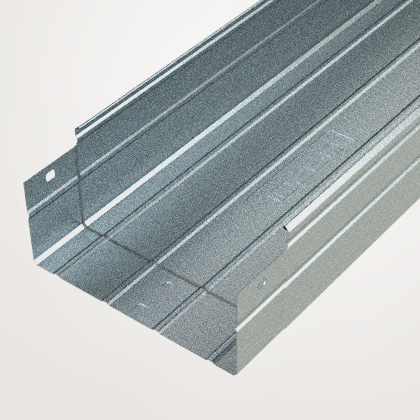

| L1B-N 100/100 | 100 | 100 | ARB-14124605 | ARB-12124606 | ARB-17124606 |
|
|
||
| L1B-N 150/100 | 150 | ARB-14124805 | ARB-12124806 | - | |||||
| L1B-N 200/100 | 200 | ARB-14124906 | ARB-12124907 | ARB-17124906 | |||||
| L1B-N 300/100 | 300 | ARB-14125107 | ARB-12125108 | - | |||||
| L1B-N 400/100 | 400 | ARB-14125208 | ARB-12125208 | - | |||||
| L1B-N 500/100 | 500 | ARB-14125308 | ARB-12125308 | ARB-17125308 | |||||
| označení | B [mm] |
H [mm] |
max. zátěž při rozteči kotvení | využitelnost při max. zátěži | ||||||
| 1,5 m | 2,0 m | 2,5 m | 3,0 m | 1,5 m | 2,0 m | 2,5 m | 3,0 m | |||
| L1B-N 100/100 | 100 | 100 | 125 kg/m | 80 kg/m | 45 kg/m | 20 kg/m | 100% | 57% | ||
| L1B-N 150/100 | 150 | 100% | 87% | 38% | ||||||
| L1B-N 200/100 | 200 | 100% | 65% | 29% | ||||||
| L1B-N 300/100 | 300 | 100% | 77% | 43% | 19% | |||||
| L1B-N 400/100 | 400 | 145 kg/m | 95 kg/m | 55 kg/m | 30 kg/m | 100% | 68% | 40% | 22% | |
| L1B-N 500/100 | 500 | 84% | 54% | 32% | 18% | |||||
K datu 1. 11. 2023 jsou na požární odolnost otestovány žlaby šířky 300, 400 a 500 mm.
