Tvarové prvky

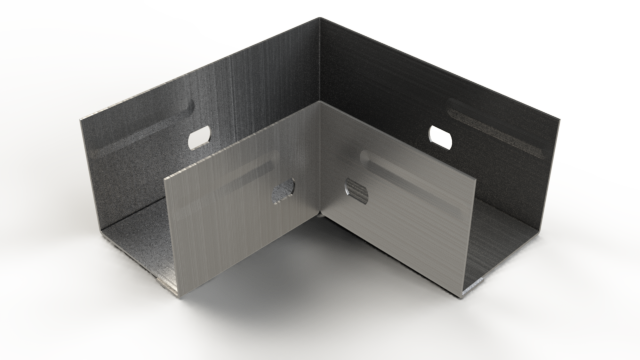

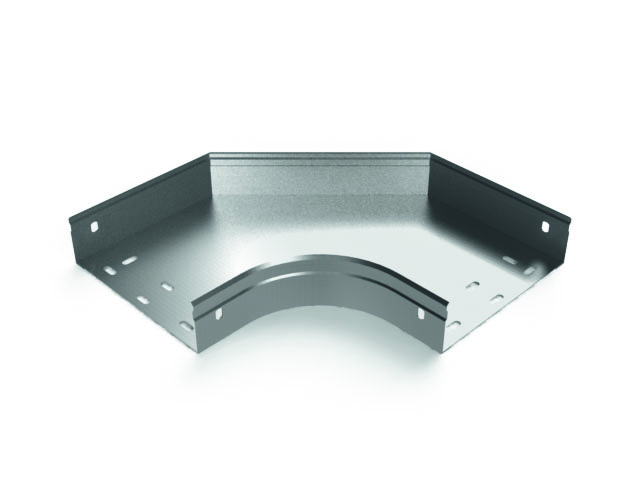

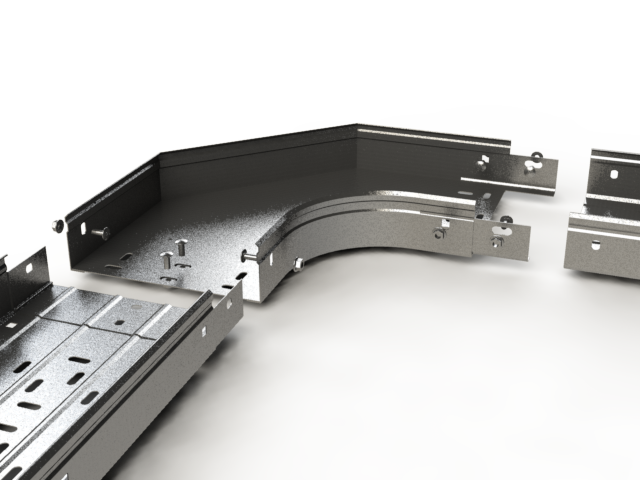

KL-1B Koleno žlabu

KL-1B Koleno žlabu
označení B
[mm]		 H
[mm]		 objednací kód
SZ ZZ MZ A2 A4
KL-1B 90° (R100) 100/35 100 35 ARB-14220182 -  - phone-ico phone-ico
KL-1B 90° (R100) 150/35 150 ARB-14220184 - -
KL-1B 90° (R100) 200/35 200 ARB-14220185 - -
KL-1B 90° (R100) 300/35 300 ARB-14220187 - -

KL-1B 90° (R50) 50/50

50

 50* ARB-14220201 ARB-12220201  ARB-17220201

KL-1B 90° (R100) 100/60 100 60 ARB-14220217 ARB-12220217 ARB-17220217
KL-1B 90° (R100) 150/60 150 ARB-14220219 ARB-12220219 -
KL-1B 90° (R100) 200/60 200 ARB-14220220 ARB-12220220 ARB-17220220
KL-1B 90° (R100) 300/60 300 ARB-14220222 ARB-12220222 ARB-17220222
KL-1B 90° (R100) 400/60 400 ARB-14220223 ARB-12220223 -
KL-1B 90° (R100) 500/60 500 ARB-14220224 ARB-12220224 ARB-17220224

 KL-1B 90° (R100) 100/100  100      100  ARB-14220246  ARB-12220246 ARB-17220246
 KL-1B 90° (R100) 150/100  150  ARB-14220248  ARB-12220248 -
 KL-1B 90° (R100) 200/100  200  ARB-14220249  ARB-12220249 ARB-17220249
 KL-1B 90° (R100) 300/100  300  ARB-14220251  ARB-12220251 -
 KL-1B 90° (R100) 400/100  400  ARB-14220252  ARB-12220252 -
KL-1B 90° (R100) 500/100 500 ARB-14220253 ARB-12220253 ARB-17220253

* tvarové prvky výšky 50 mm mají atypický design

KL-1B Koleno žlabu
KL-1B Koleno žlabu
KL-1B Koleno žlabu

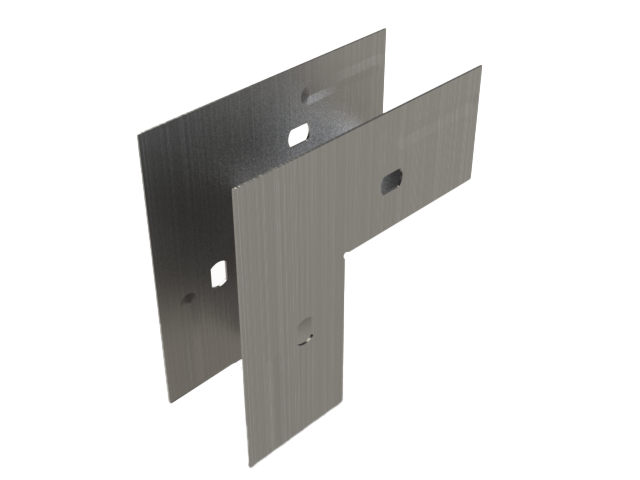

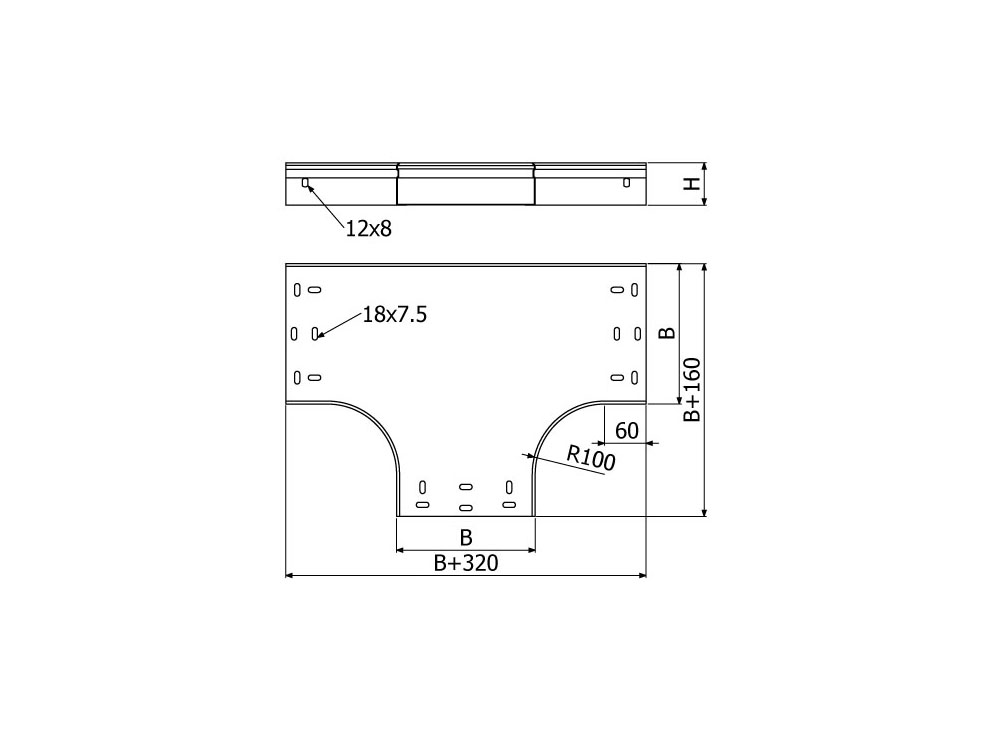

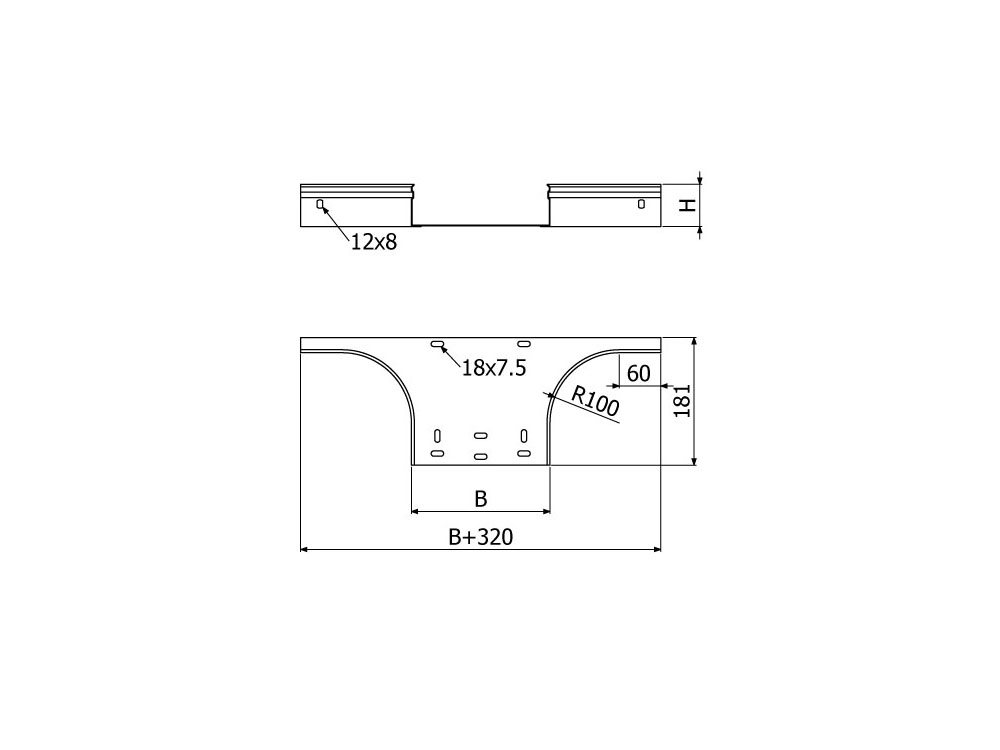

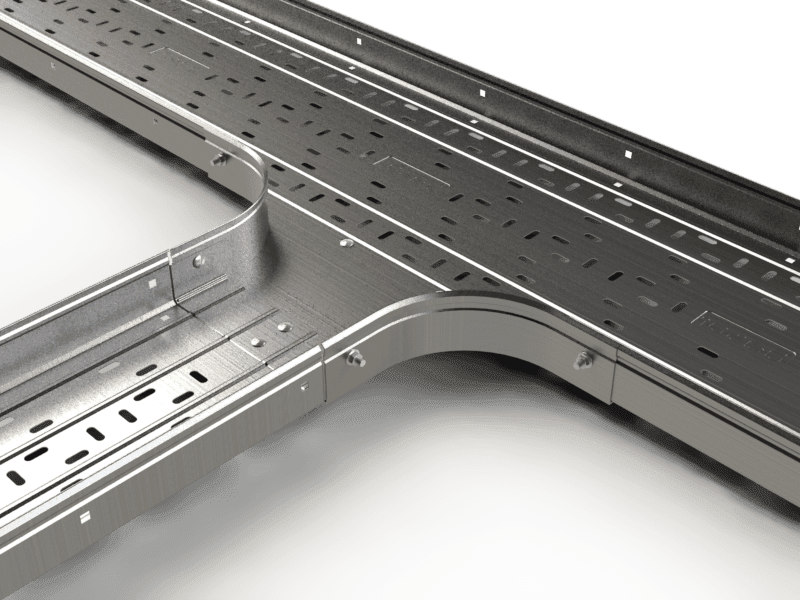

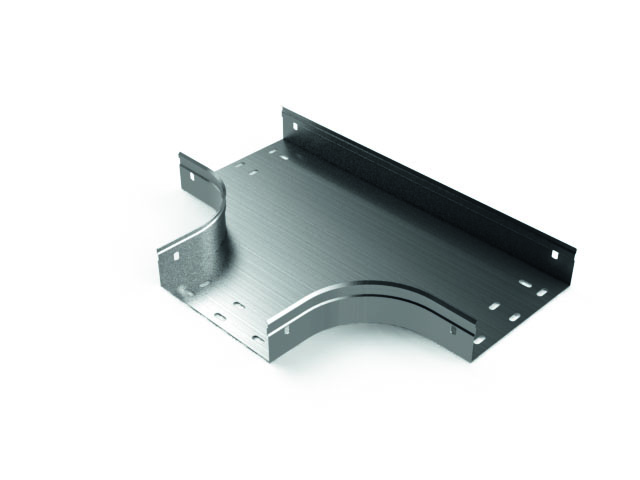

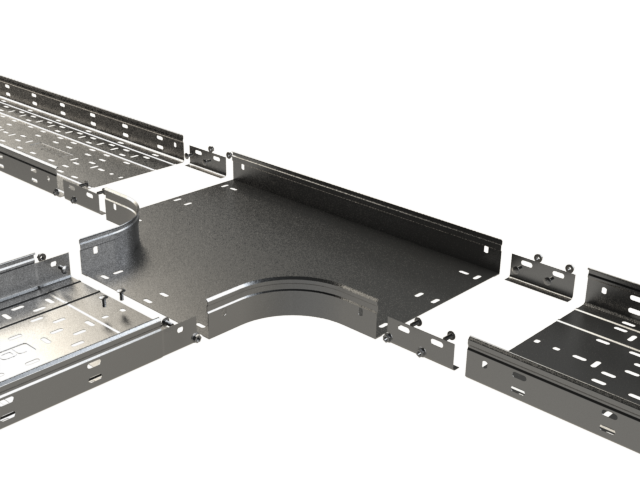

TL-1B T-kus žlabu

TL-1B T-kus žlabu
označení B
[mm]		 H
[mm]		 objednací kód
SZ ZZ MZ A2 A4
TL-1B (R100) 100/35 100 35 ARB-14310182 - - phone-ico phone-ico
TL-1B (R100) 150/35 150 ARB-14310184 - -
TL-1B (R100) 200/35 200 ARB-14310185 - -
TL-1B (R100) 300/35 300 ARB-14310187 - -

TL-1B (R100) 100/60 100 60 ARB-14310217 ARB-12310217 ARB-17310217
TL-1B (R100) 150/60 150 ARB-14310219 ARB-12310219 -
TL-1B (R100) 200/60 200 ARB-14310220 ARB-12310220 ARB-17310220
TL-1B (R100) 300/60 300 ARB-14310222 ARB-12310222 ARB-17310222
TL-1B (R100) 400/60 400 ARB-14310223 ARB-12310223 -
TL-1B (R100) 500/60 500 ARB-14310224 ARB-12310224 ARB-17310224

TL-1B (R100) 100/100  100      100  ARB-14310246  ARB-12310246 ARB-17310246
TL-1B (R100) 150/100  150  ARB-14310248  ARB-12310248 -
TL-1B (R100) 200/100  200  ARB-14310249  ARB-12310249 ARB-17310249
TL-1B (R100) 300/100  300  ARB-14310251  ARB-12310251 -
TL-1B (R100) 400/100  400  ARB-14310252  ARB-12310252 -
TL-1B (R100) 500/100 500 ARB-14310253 ARB-12310253 ARB-17310253
TL-1B T-kus žlabu
TL-1B T-kus žlabu

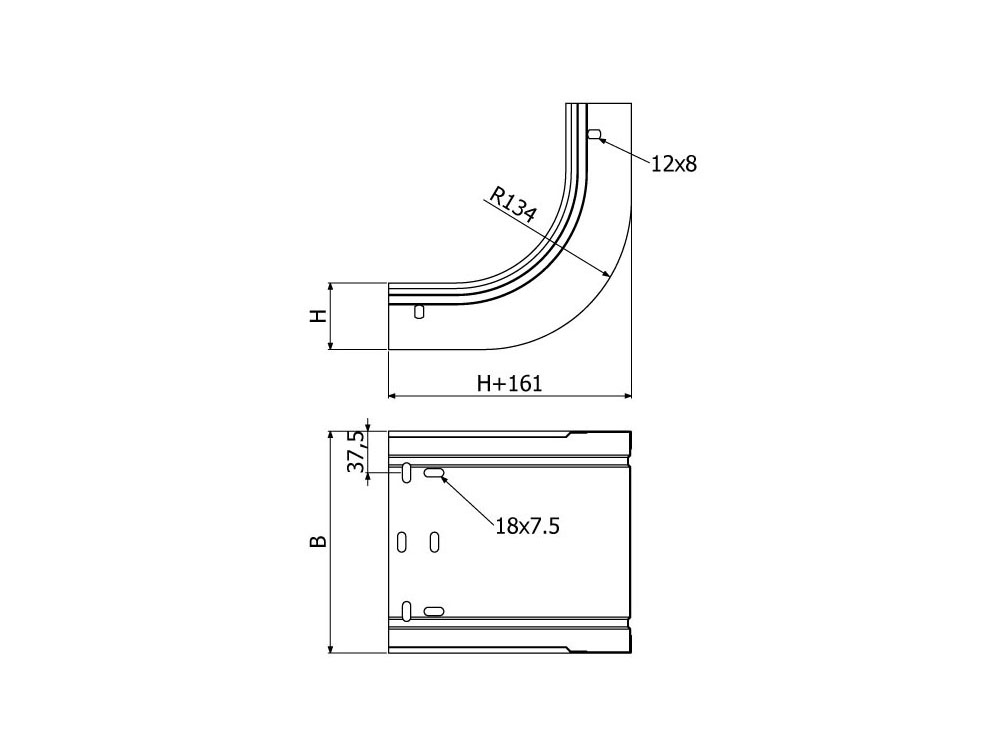

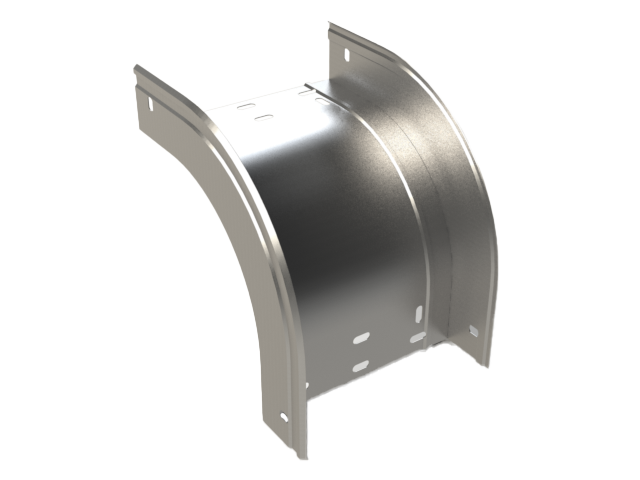

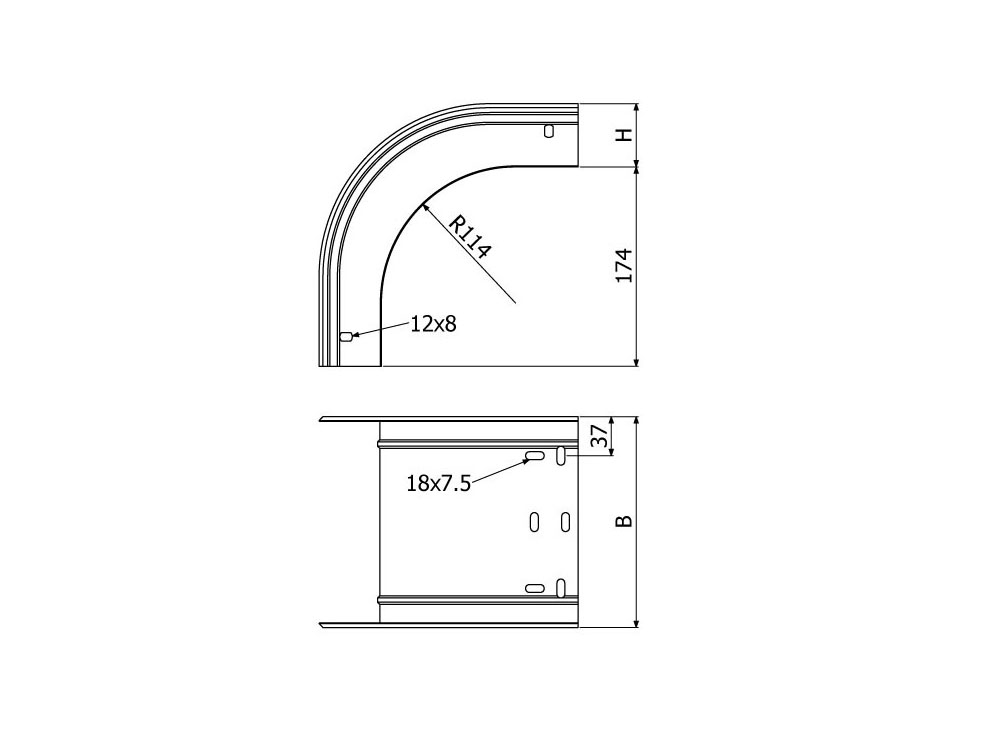

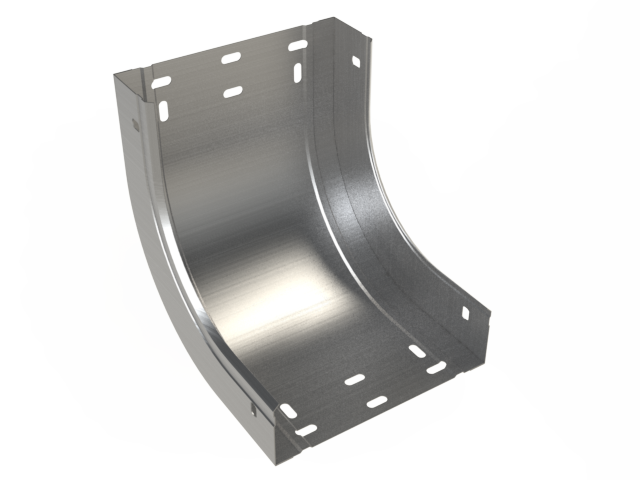

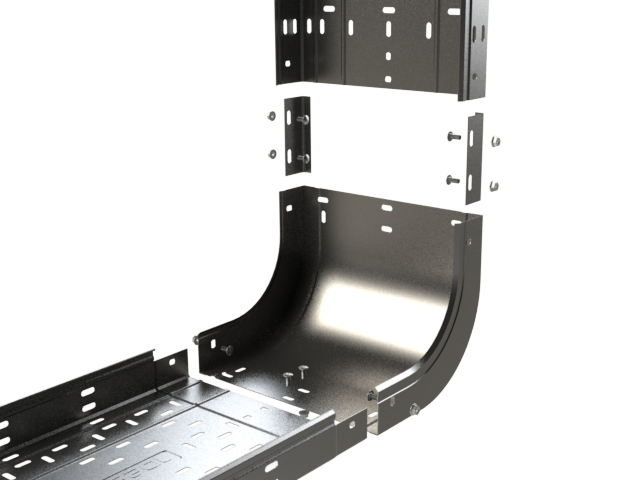

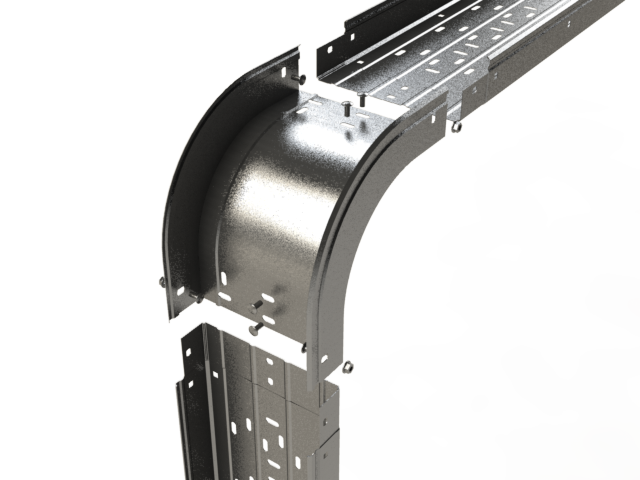

KSL-1B Koleno žlabu stoupající

KSL-1B Koleno žlabu stoupající
označení B
[mm]		 H
[mm]		 objednací kód
SZ ZZ A2 A4
KSL-1B 100/35 100 35 ARB-14290082 - phone-ico phone-ico
KSL-1B 150/35 150 ARB-14290084 -
KSL-1B 200/35 200 ARB-14290085 -
KSL-1B 300/35 300 ARB-14290087 -

KSL-1B 50/50 50 50* ARB-14290101 ARB-12290101

KSL-1B 100/60 100 60 ARB-14290117 ARB-12290117
KSL-1B 150/60 150 ARB-14290119 ARB-12290119
KSL-1B 200/60 200 ARB-14290120 ARB-12290120
KSL-1B 300/60 300 ARB-14290122 ARB-12290122
KSL-1B 400/60 400 ARB-14290123 ARB-12290123
KSL-1B 500/60 500 ARB-14290124 ARB-12290124

KSL-1B 100/100 100      100  ARB-14290146  ARB-12290146
KSL-1B 150/100 150  ARB-14290148  ARB-12290148
KSL-1B 200/100 200  ARB-14290149  ARB-12290149
KSL-1B 300/100 300  ARB-14290151  ARB-12290151
KSL-1B 400/100 400  ARB-14290152  ARB-12290152
KSL-1B 500/100 500 ARB-14290153 ARB-12290153

* tvarové prvky výšky 50 mm mají atypický design

KSL-1B Koleno žlabu stoupající
KSL-1B Koleno žlabu stoupající
KSL-1B Koleno žlabu stoupající

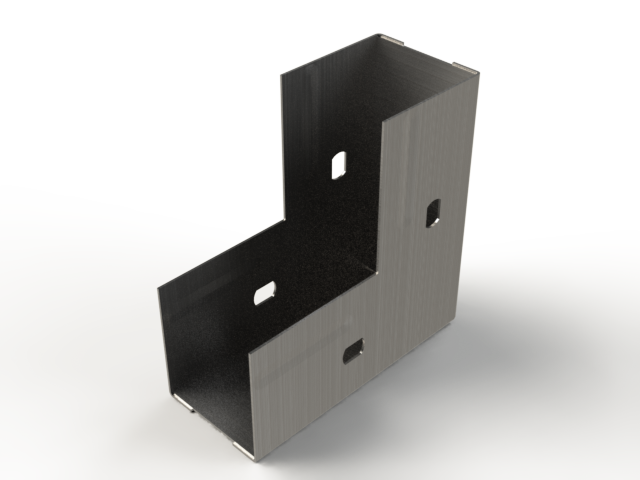

KKL-1B Koleno žlabu klesající

KKL-1B Koleno žlabu klesající
označení B
[mm]		 H
[mm]		 objednací kód
SZ ZZ A2 A4
KKL-1B 100/35 100 35 ARB-14300082 - phone-ico phone-ico
KKL-1B 150/35 150 ARB-14300084 -
KKL-1B 200/35 200 ARB-14300085 -
KKL-1B 300/35 300 ARB-14300087 -

KKL-1B 50/50 50 50* ARB-14300101 ARB-12300101

KKL-1B 100/60 100 60 ARB-14300117 ARB-12300117
KKL-1B 150/60 150 ARB-14300119 ARB-12300119
KKL-1B 200/60 200 ARB-14300120 ARB-12300120
KKL-1B 300/60 300 ARB-14300122 ARB-12300122
KKL-1B 400/60 400 ARB-14300123 ARB-12300123
KKL-1B 500/60 500 ARB-14300124 ARB-12300124

KKL-1B 100/100 100      100  ARB-14300146  ARB-12300146
KKL-1B 150/100 150  ARB-14300148  ARB-12300148
KKL-1B 200/100 200  ARB-14300149  ARB-12300149
KKL-1B 300/100 300  ARB-14300151  ARB-12300151
KKL-1B 400/100 400  ARB-14300152  ARB-12300152
KKL-1B 500/100 500 ARB-14300153 ARB-12300153

* tvarové prvky výšky 50 mm mají atypický design

KKL-1B Koleno žlabu klesající
KKL-1B Koleno žlabu klesající
KKL-1B Koleno žlabu klesající

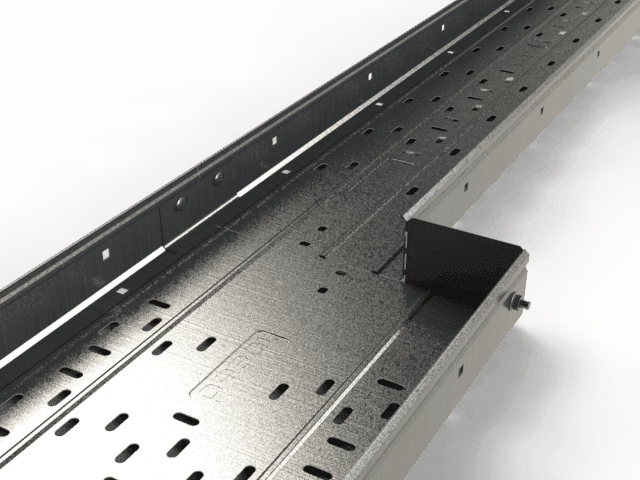

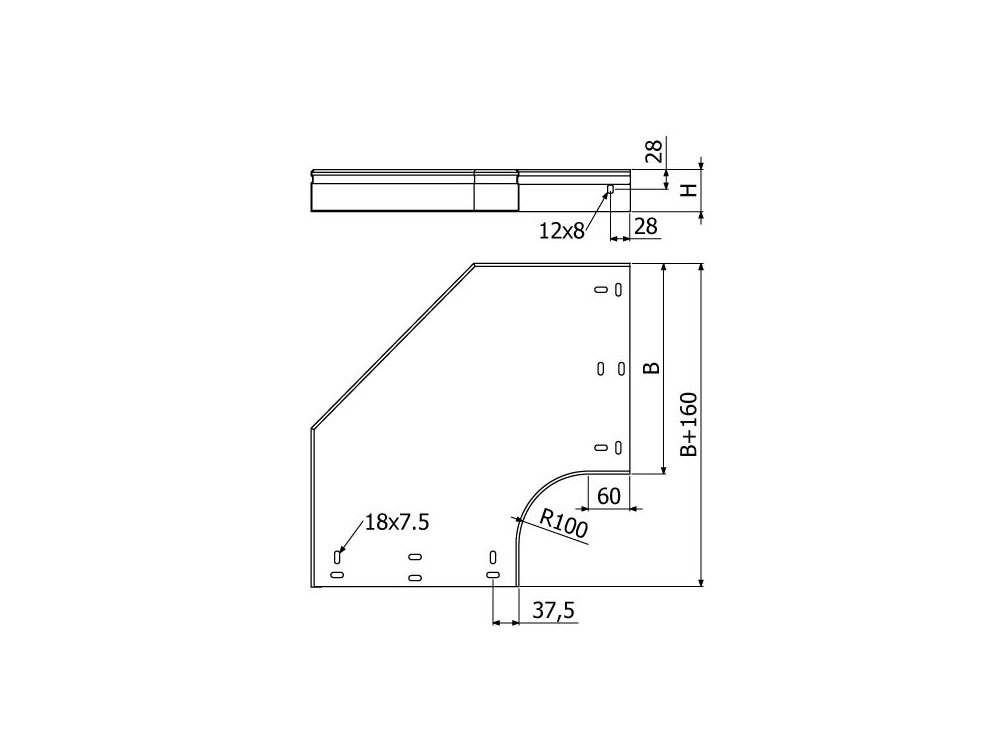

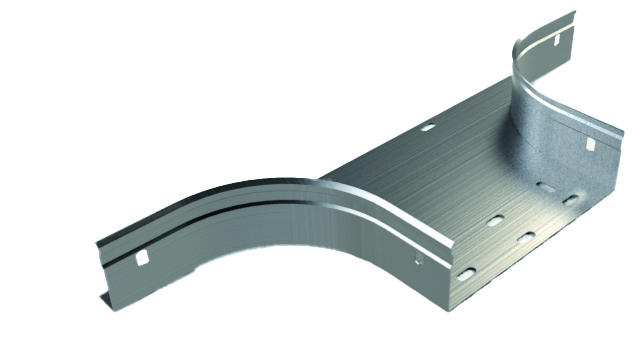

TLL-1B T-kus žlabu LIGHT

TLL-1B T-kus žlabu LIGHT
označení B
[mm]		 H
[mm]		 objednací kód
SZ ZZ MZ A2 A4
TLL-1B (R100) 100/35 100 35 ARB-14330382 - - phone-ico phone-ico
TLL-1B (R100) 150/35 150 ARB-14330384 - -
TLL-1B (R100) 200/35 200 ARB-14330385 - -
TLL-1B (R100) 300/35 300 ARB-14330387 - -

TLL-1B (R100) 100/60 100 60 ARB-14330603 ARB-12330603 ARB-17330603
TLL-1B (R100) 150/60 150 ARB-14330605 ARB-12330605 -
TLL-1B (R100) 200/60 200 ARB-14330606 ARB-12330606 ARB-17330606
TLL-1B (R100) 300/60 300 ARB-14330608 ARB-12330608 ARB-17330608
TLL-1B (R100) 400/60 400 ARB-14330609 ARB-12330609 -
TLL-1B (R100) 500/60 500 ARB-14330610 ARB-12330610 ARB-17330610

TLL-1B (R100) 100/100 100 100  ARB-14331001  ARB-12331001 ARB-17331001
TLL-1B (R100) 150/100 150  ARB-14331003  ARB-12331003 -
TLL-1B (R100) 200/100 200  ARB-14331004  ARB-12331004 ARB-17331004
TLL-1B (R100) 300/100 300  ARB-14331006  ARB-12331006 -
TLL-1B (R100) 400/100 400  ARB-14331007  ARB-12331007 -
TLL-1B (R100) 500/100 500 ARB-14331008 ARB-12331008 ARB-17331008
TLL-1B T-kus žlabu LIGHT
TLL-1B T-kus žlabu LIGHT

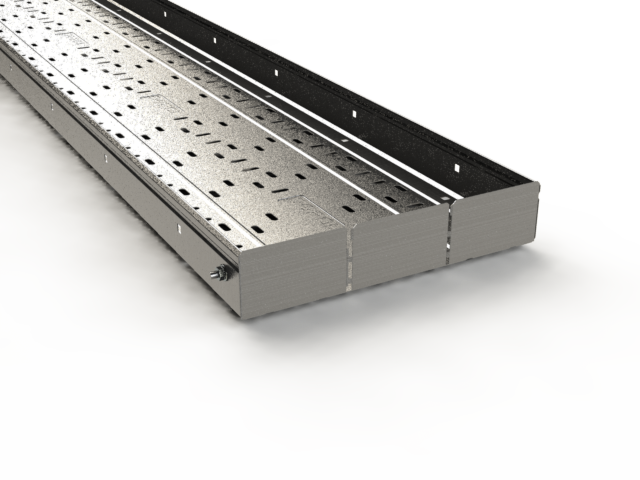

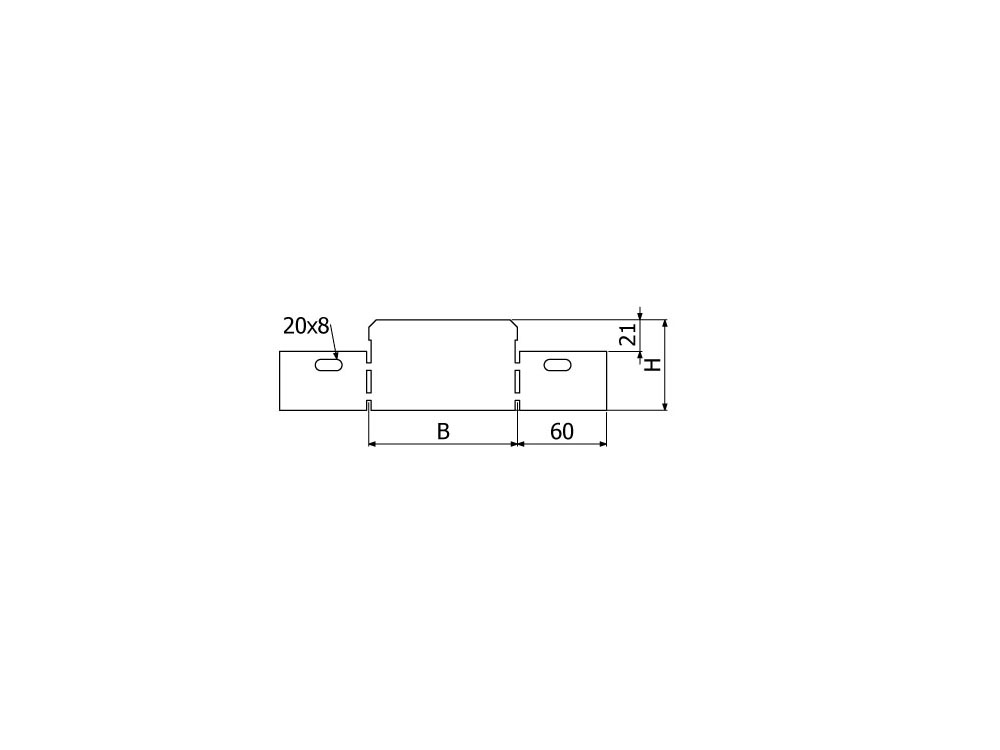

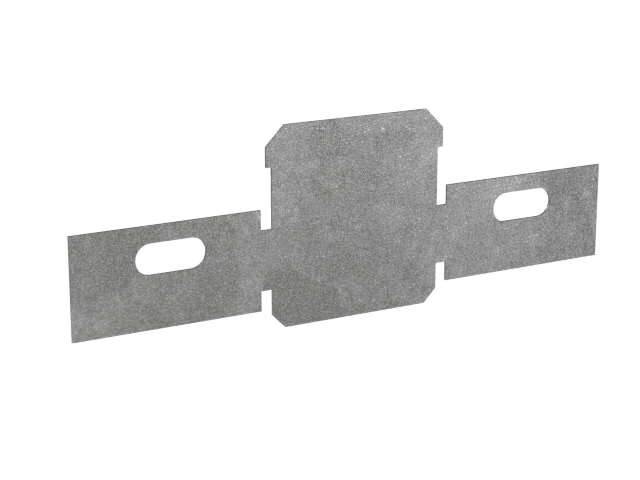

RL-1B Redukční/koncový díl žlabu

RL-1B Redukční/koncový díl žlabu
označení B
[mm]		 H
[mm]		 objednací kód
SZ ZZ A2 A4
RL-1B 50x35 50 35 ARB-14473050 - phone-ico phone-ico
RL-1B 100x35 100 ARB-14473100 -

RL-1B 50x50 50 50 ARB-14475050 ARB-12475050

RL-1B 50x60 50 60 ARB-14476050 ARB-12476050
RL-1B 100x60 100 ARB-14476100 ARB-12476100

RL-1B 50x100 50 100  ARB-14479050  ARB-12479050
RL-1B 100x100 100  ARB-14479100  ARB-12479100
RL-1B Redukční/koncový díl žlabu
RL-1B Redukční/koncový díl žlabu
RL-1B Redukční/koncový díl žlabu
