Nosnost žlabů LINEAR a kontrola zatížení

Kromě požadavku na nosnost kabelové trasy má zásadní vliv na její navrhování rovněž tuhost. Ta se posuzuje podle hodnoty maximálního průhybu zatížené trasy.

Žlaby LINEAR byly zkoušeny podle normy ČSN EN 61 537 ed. 2. Vzorky žlabových tras byly zatěžovány stupňovitě (po krocích) až na zatížení SWL, což je maximální hodnota zatížení, při kterém průhyb žlabu, měřený v polovině rozpětí opěrných míst, nepřekročí 1/100 jejich rozpětí. Současně při tomto zatížení nesmí příčný průhyb při každém rozpětí překročit 1/20 šířky vzorku. Testované vzorky žlabů pak byly dále stupňovitě zatěžovány na 1,7násobek zatížení SWL, přičemž nesmí dle normy dojít ke zborcení žlabu. Jsou-li splněny obě tyto podmínky, obdrží testovaný kabelový žlab certifikaci.

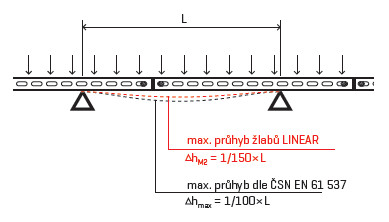

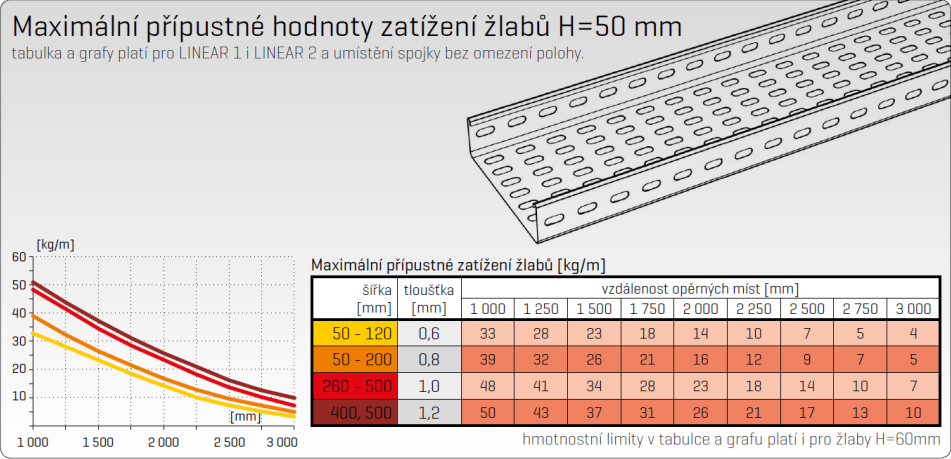

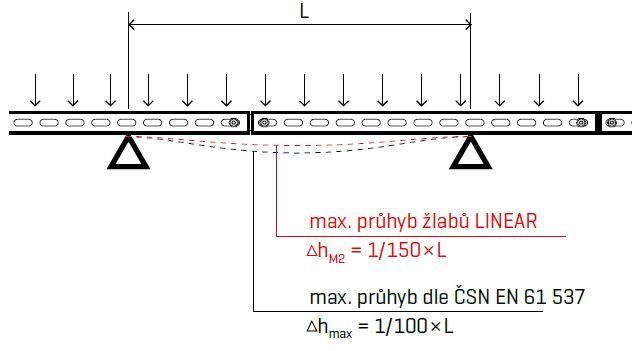

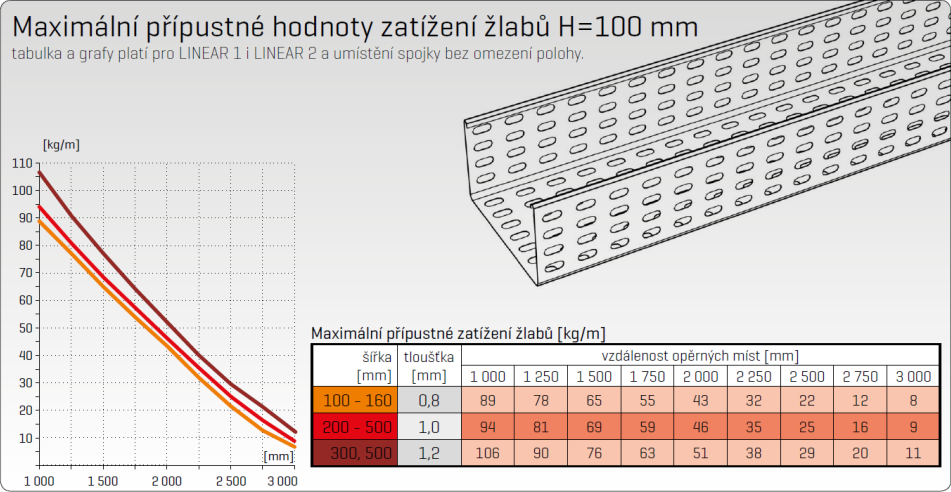

Nároky na systém LINEAR jsme stanovili vyšší a přípustné hodnoty zatížení žlabů (viz tabulka níže) jsou nastaveny na 1/150 průhybu v polovině každého rozpětí mezi podpěrami. Současně při tomto zatížení nesmí příčný průhyb při každém rozpětí překročit 1/20 šířky žlabu.

Pro dosažení deklarovaných hodnot přípustného zatížení je nutné dodržet předepsaný způsob montáže. Zejména typ a použití opěrných prvků a provedení spojů.

Tužší žlaby znamenají mimo jiné lepší podmínky pro funkci kabeláže, zejména pak v extrémních podmínkách.
