Kabelové žlaby MERKUR 2 - výška bočnice 100 mm

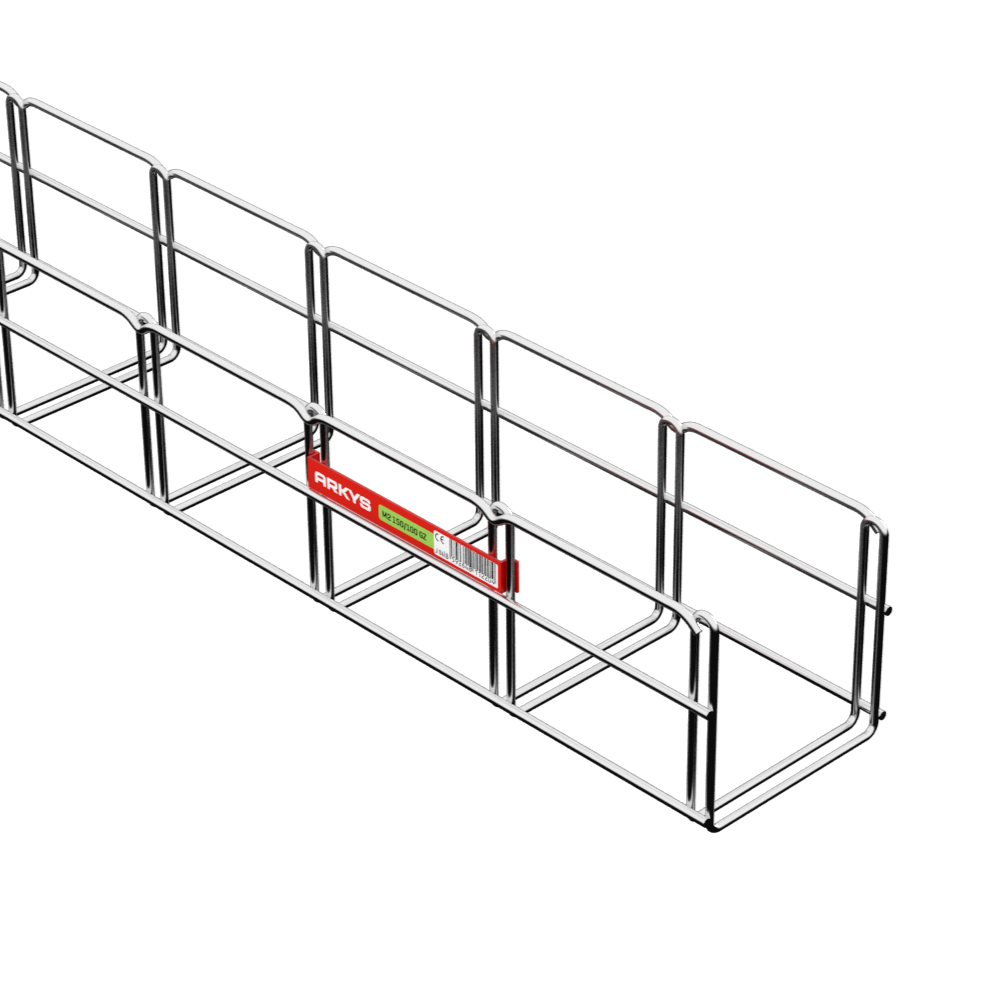

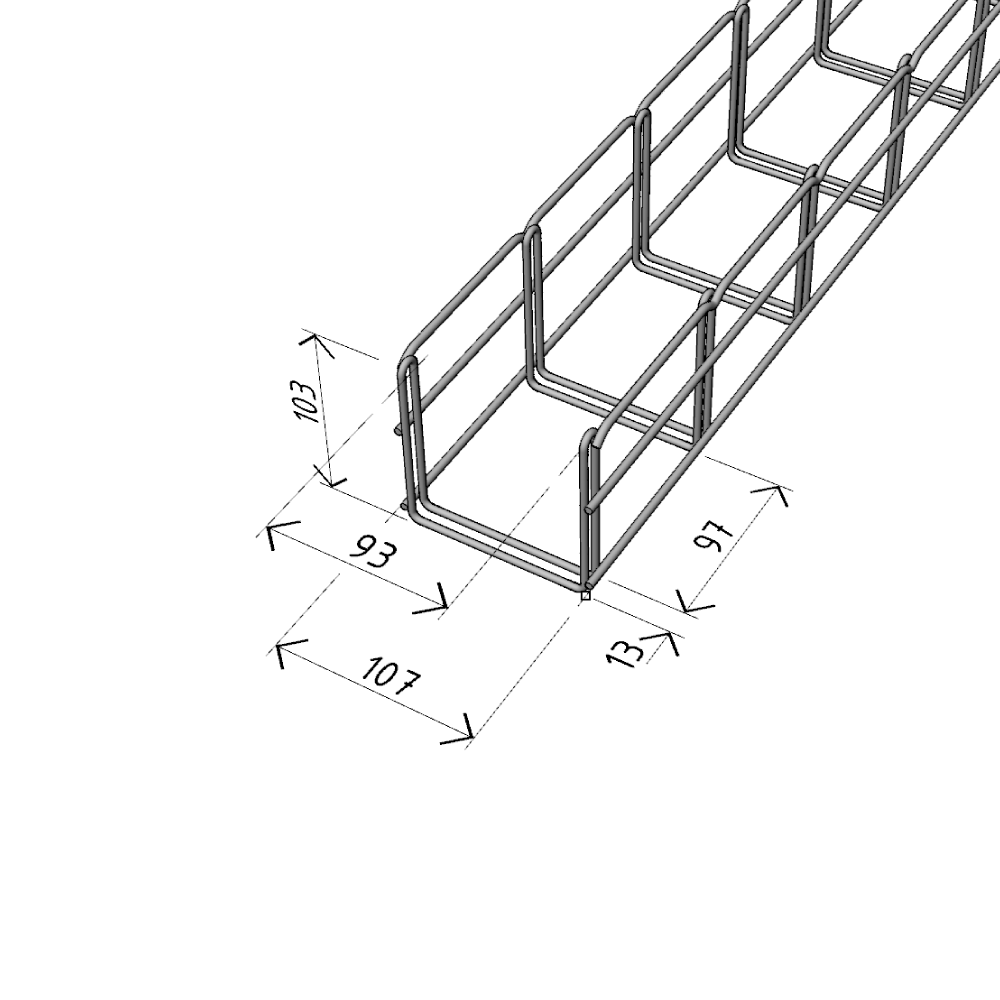

Kabelový žlab M2 100/100

  • 100 mm
  • 100 mm
  • 2000 mm
  • 2,1 kg
  • Funkční integrita
Kabelový žlab M2 100/100
  • Počet spojek SZM 1 pro spojení žlabů 2×
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 6 120 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211210
  • ZZ ARK -221210
  • A2 ARK -231214
  • A4 ARK -241214
počet
vrstev		 průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 9 ks 7 ks 5 ks 4 ks 3 ks 3 ks 2 ks 2 ks 2 ks 1 ks 1 ks 1 ks
II 18 ks 14 ks 10 ks 8 ks 6 ks 6 ks 4 ks 4 ks 4 ks
III 27 ks 21 ks 15 ks 12 ks 9 ks 9 ks
IV 36 ks 28 ks 20 ks 16 ks
V 45 ks 35 ks 25 ks
VI 54 ks 42 ks
VII 63 ks 49 ks
VIII 72 ks
IX 81 ks
Kabelový žlab M2 100/100

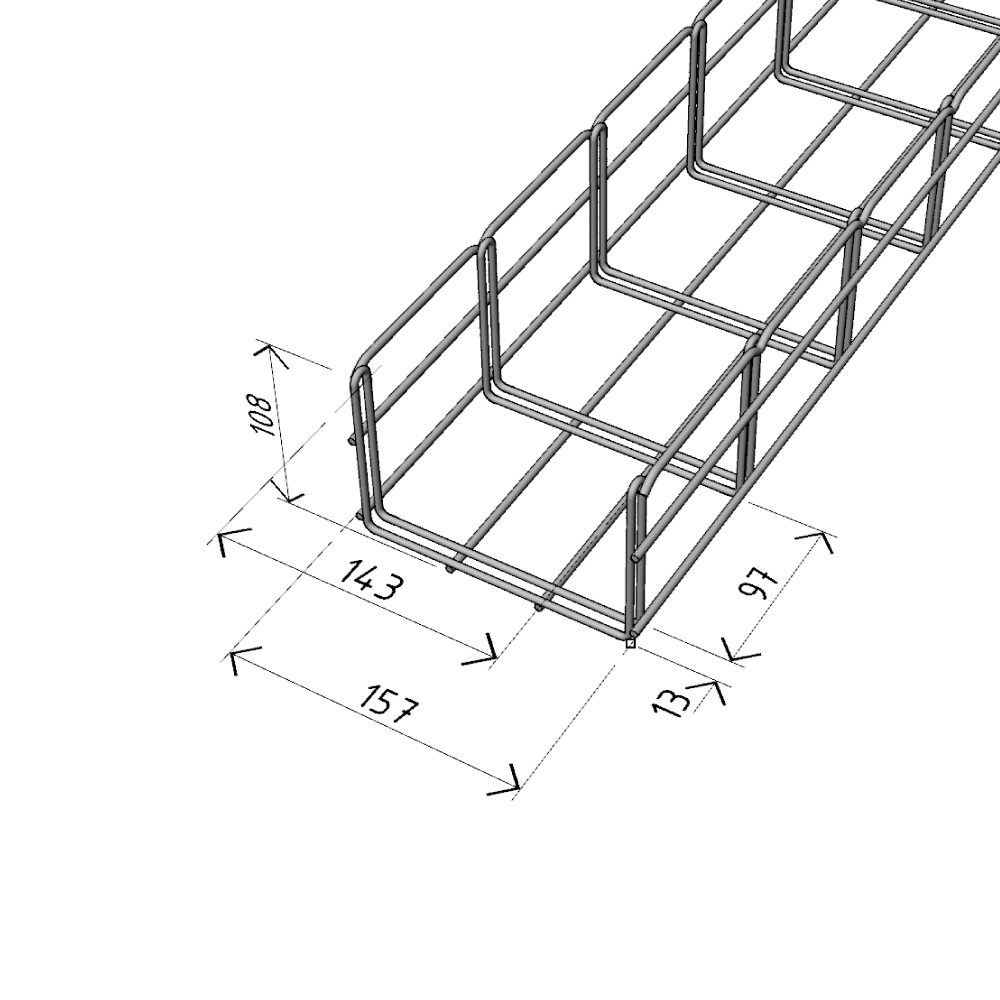

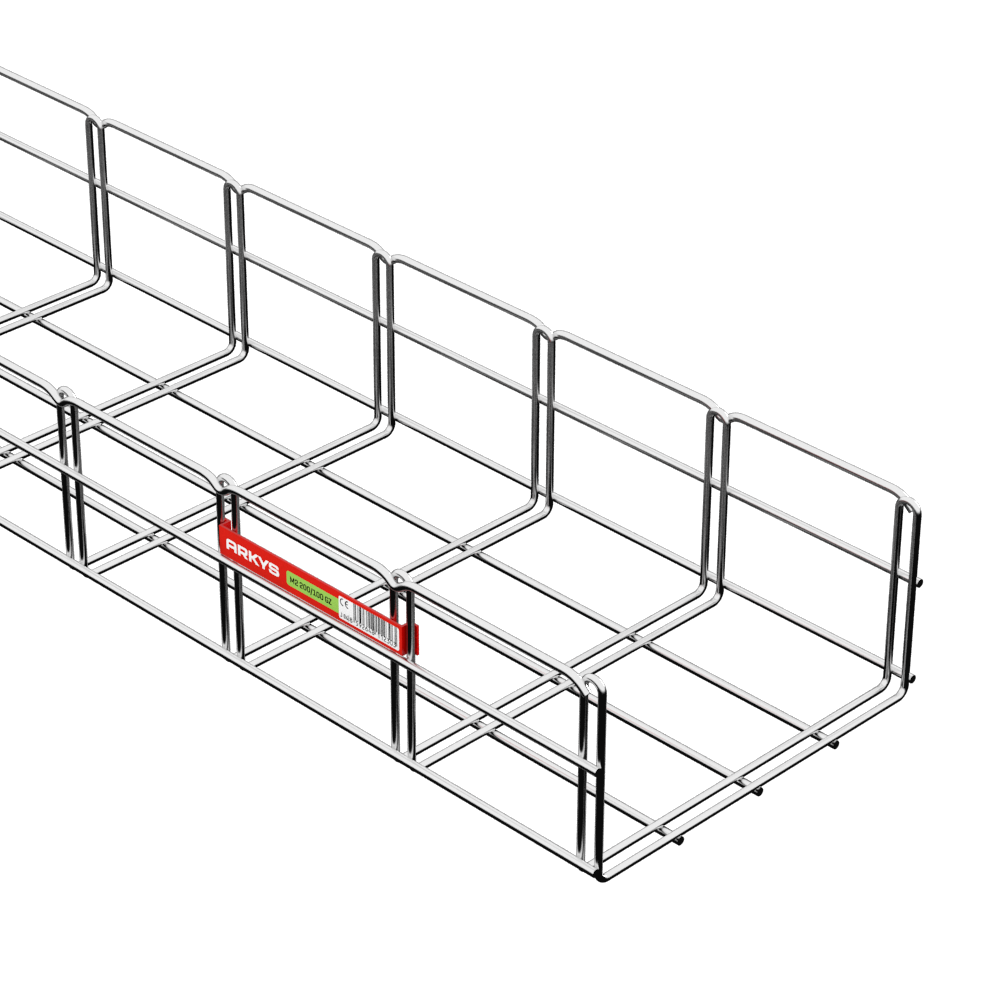

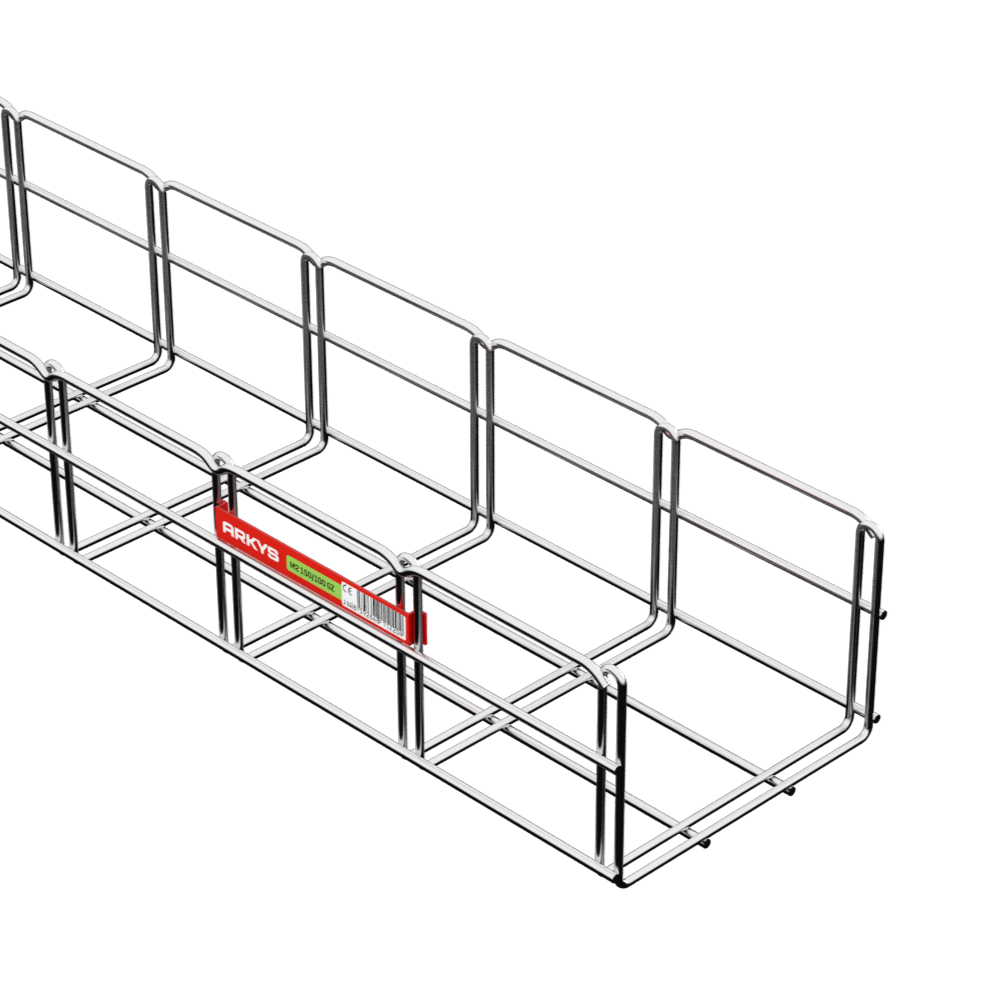

Kabelový žlab M2 150/100

  • 150 mm
  • 100 mm
  • 2000 mm
  • 3,0 kg
  • Funkční integrita
Kabelový žlab M2 150/100
  • Počet spojek SZM 1 pro spojení žlabů 3×
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 9 440 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211220
  • ZZ ARK -221220
  • A2 ARK -231224
  • A4 ARK -241224
počet
vrstev		 průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 14 ks 11 ks 8 ks 7 ks 5 ks 4 ks 4 ks 3 ks 3 ks 2 ks 2 ks 2 ks
II 28 ks 22 ks 16 ks 14 ks 10 ks 8 ks 8 ks 6 ks 6 ks
III 42 ks 33 ks 24 ks 21 ks 15 ks 12 ks
IV 56 ks 44 ks 32 ks 28 ks
V 70 ks 55 ks 40 ks
VI 84 ks 66 ks
VII 98 ks 77 ks
VIII 112 ks
IX 126 ks
Kabelový žlab M2 150/100

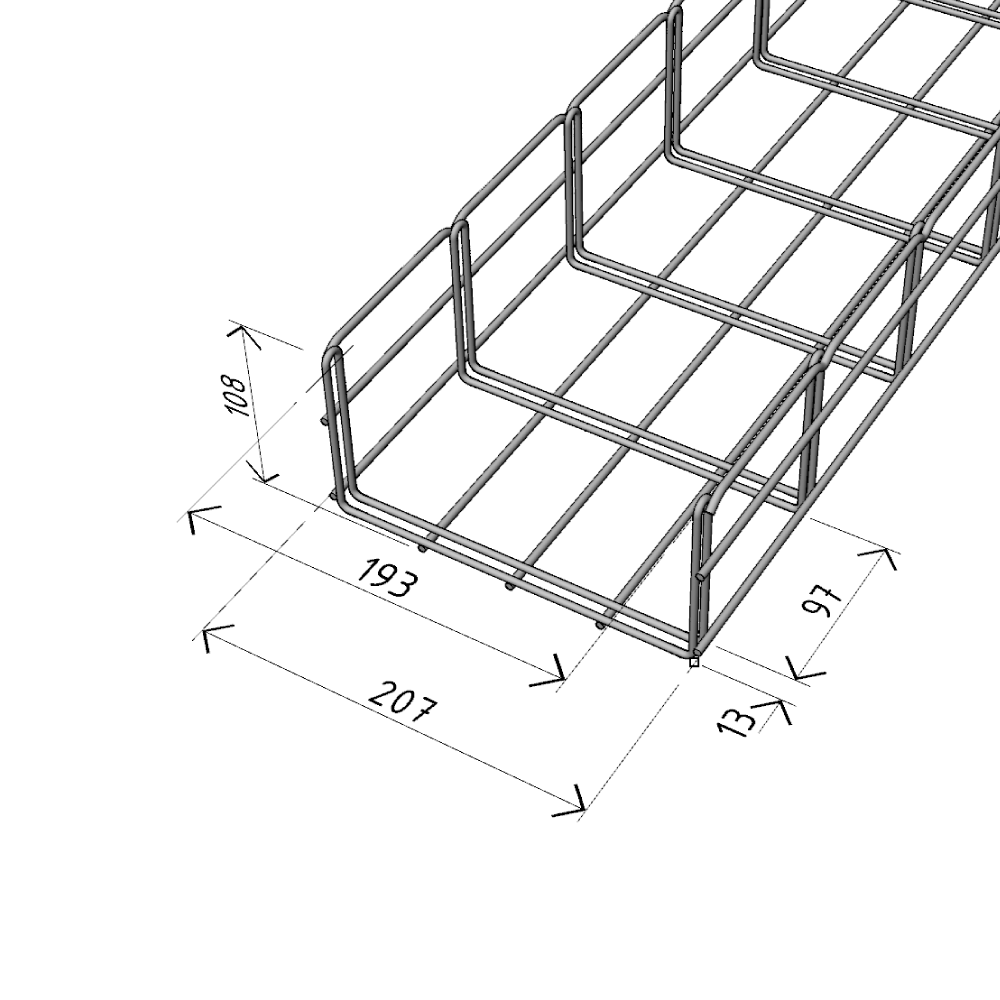

Kabelový žlab M2 200/100

  • 200 mm
  • 100 mm
  • 2000 mm
  • 3,4 kg
  • Funkční integrita
Kabelový žlab M2 200/100
  • Počet spojek SZM 1 pro spojení žlabů 3×
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 12 770 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211230
  • ZZ ARK -221230
  • A2 ARK -231234
  • A4 ARK -241234 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev		 průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 19 ks 15 ks 11 ks 9 ks 7 ks 6 ks 5 ks 4 ks 4 ks 3 ks 3 ks 3 ks
II 38 ks 30 ks 22 ks 18 ks 14 ks 12 ks 10 ks 8 ks 8 ks
III 57 ks 45 ks 33 ks 27 ks 21 ks 18 ks
IV 76 ks 60 ks 44 ks 36 ks
V 95 ks 75 ks 55 ks
VI 114 ks 90 ks
VII 133 ks 105 ks
VIII 152 ks
IX 171 ks
Kabelový žlab M2 200/100

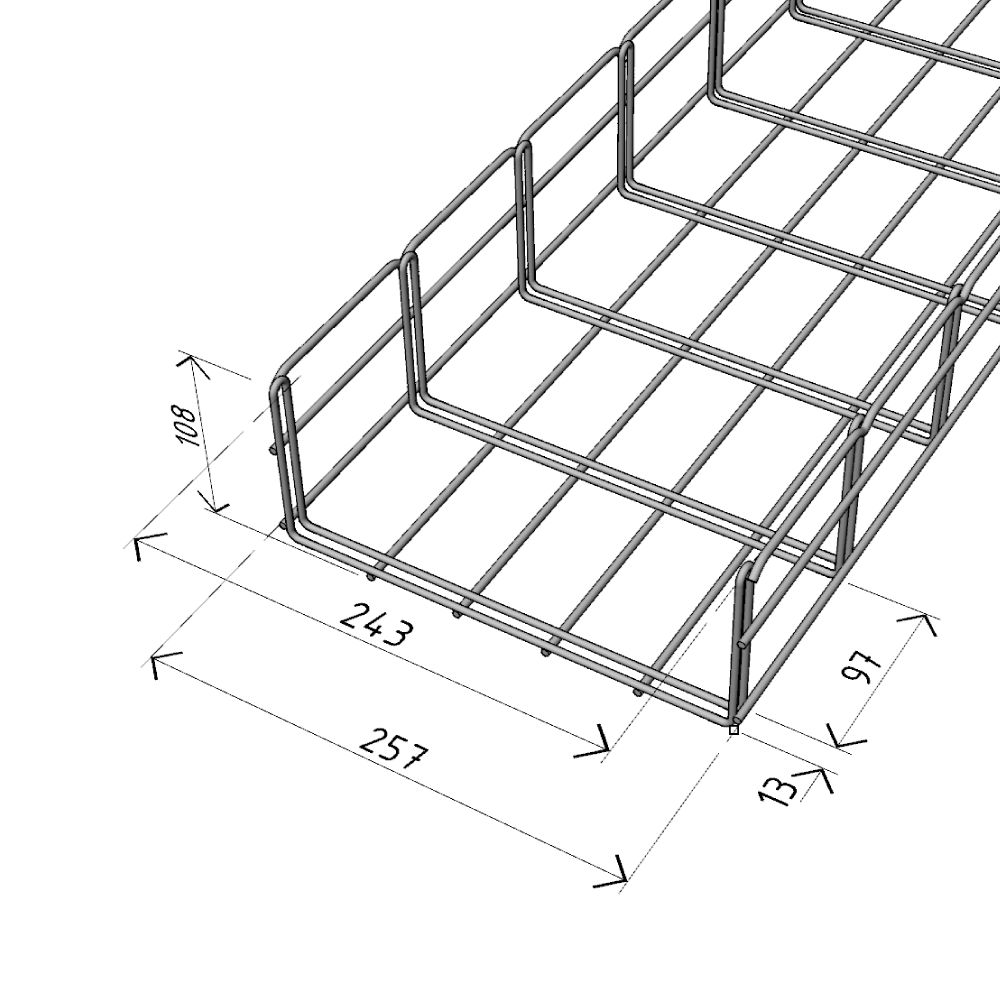

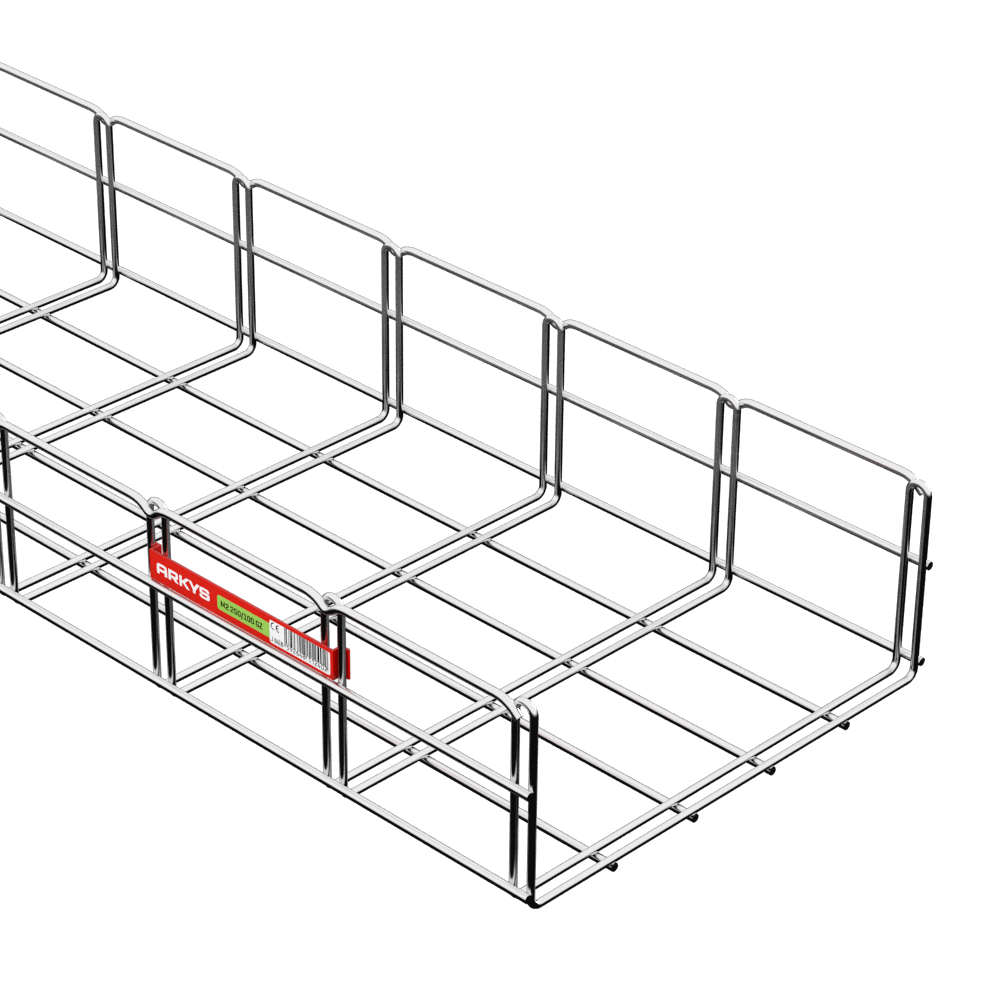

Kabelový žlab M2 250/100

  • 250 mm
  • 100 mm
  • 2000 mm
  • 3,7 kg
  • Funkční integrita
Kabelový žlab M2 250/100
  • Počet spojek SZM 1 pro spojení žlabů 3×
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 16 090 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211240
  • ZZ ARK -221240
  • A2 ARK -231244
  • A4 ARK -241244 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev		 průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 23 ks 19 ks 14 ks 11 ks 9 ks 7 ks 6 ks 5 ks 5 ks 4 ks 4 ks 4 ks
II 46 ks 38 ks 28 ks 22 ks 18 ks 14 ks 12 ks 10 ks 10 ks
III 69 ks 57 ks 42 ks 33 ks 27 ks 21 ks
IV 92 ks 76 ks 56 ks 44 ks
V 115 ks 95 ks 70 ks
VI 138 ks 114 ks
VII 161 ks 133 ks
VIII 184 ks
IX 207 ks
Kabelový žlab M2 250/100

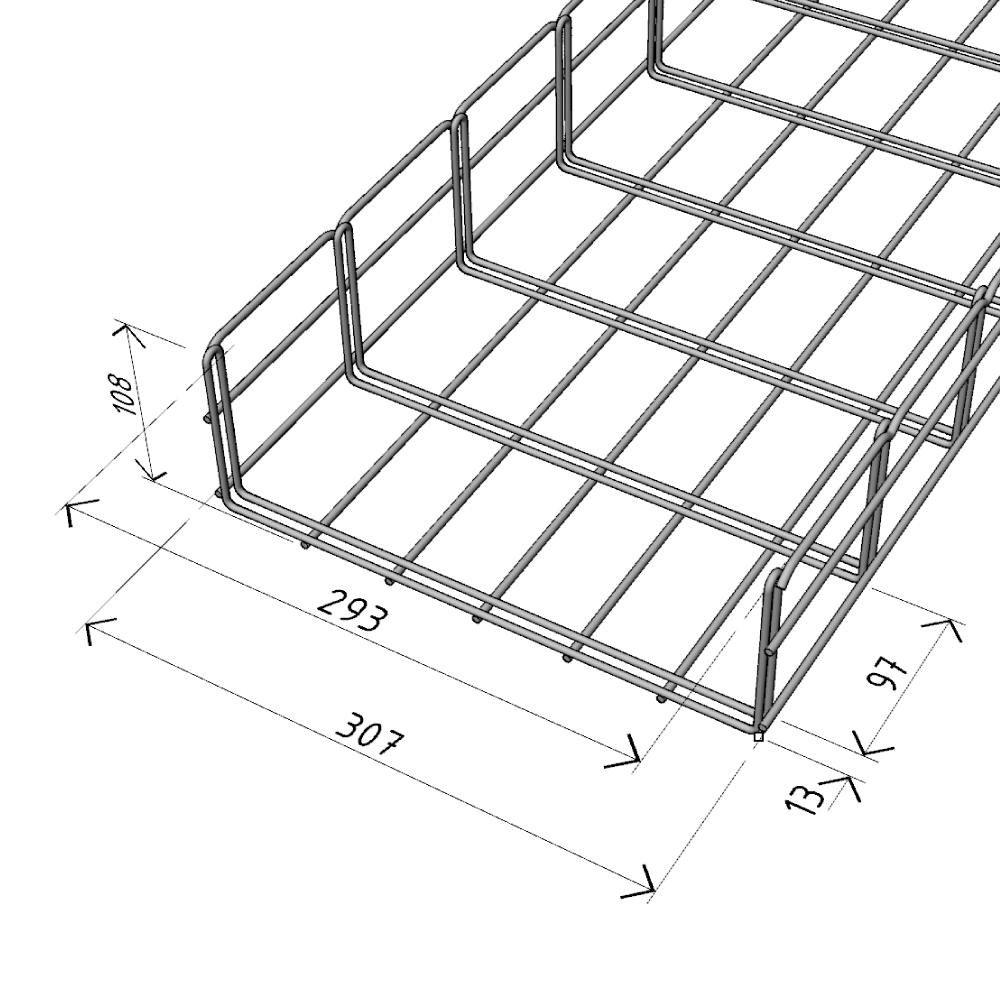

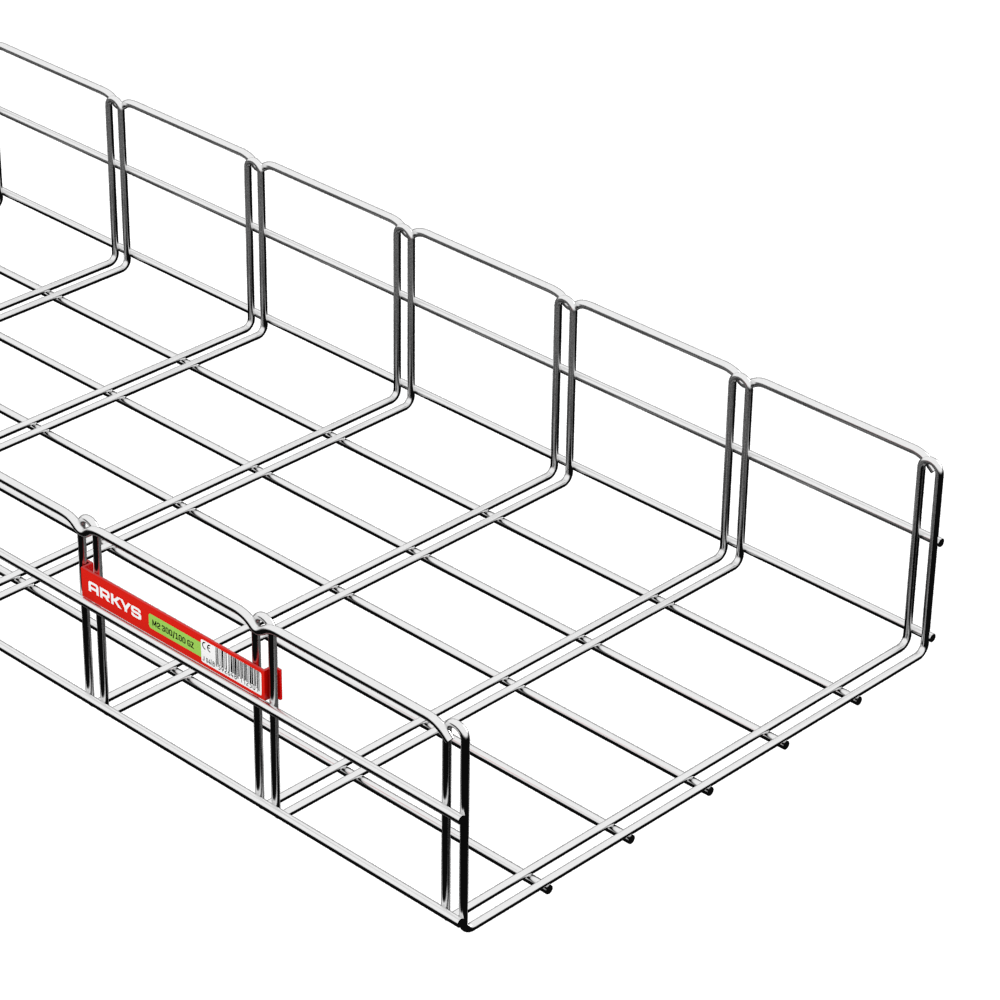

Kabelový žlab M2 300/100

  • 300 mm
  • 100 mm
  • 2000 mm
  • 4,1 kg
  • Funkční integrita
Kabelový žlab M2 300/100
  • Počet spojek SZM 1 pro spojení žlabů 3×
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 19 420 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211250
  • ZZ ARK -221250
  • A2 ARK -231254
  • A4 ARK -241254

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev		 průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 28 ks 24 ks 18 ks 14 ks 11 ks 9 ks 8 ks 7 ks 6 ks 5 ks 5 ks 4 ks
II 56 ks 48 ks 36 ks 28 ks 22 ks 18 ks 16 ks 14 ks 12 ks
III 84 ks 72 ks 54 ks 42 ks 33 ks 27 ks
IV 112 ks 96 ks 72 ks 56 ks
V 140 ks 120 ks 90 ks
VI 168 ks 144 ks
VII 196 ks 168 ks
VIII 224 ks
IX 252 ks
Kabelový žlab M2 300/100

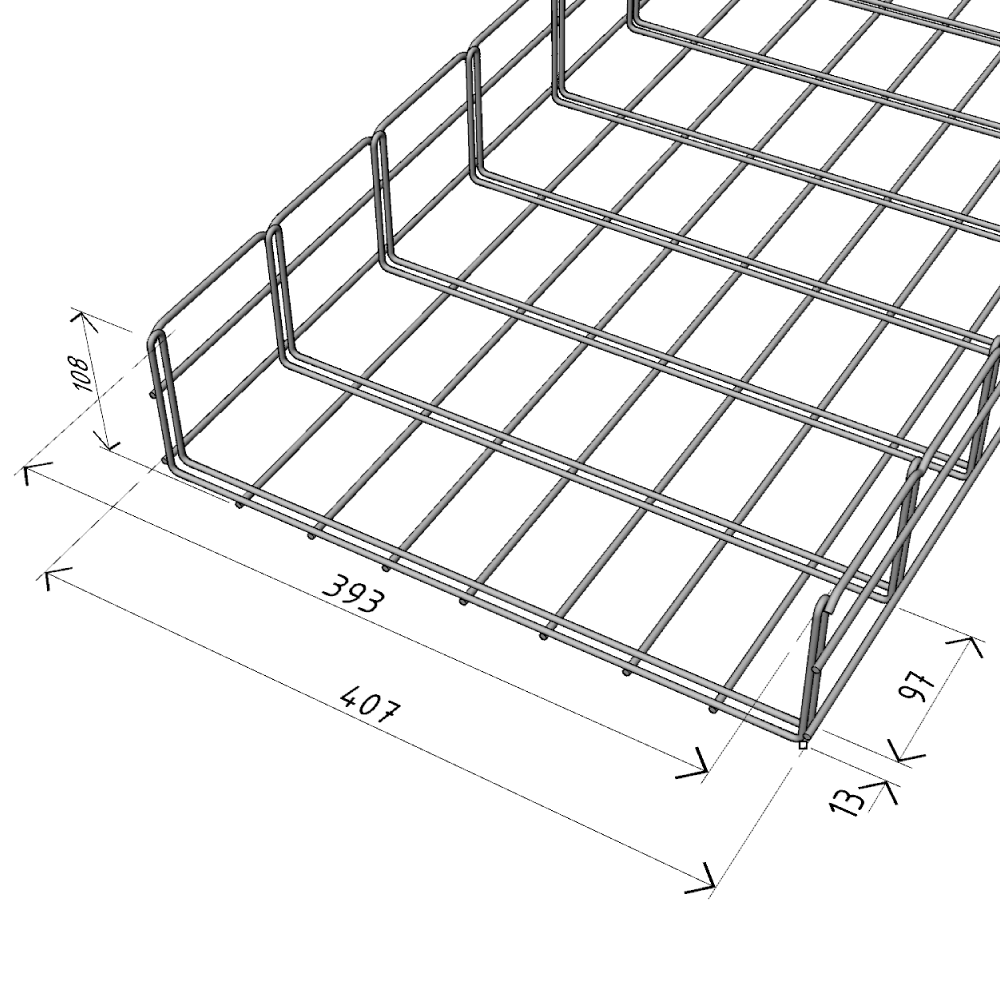

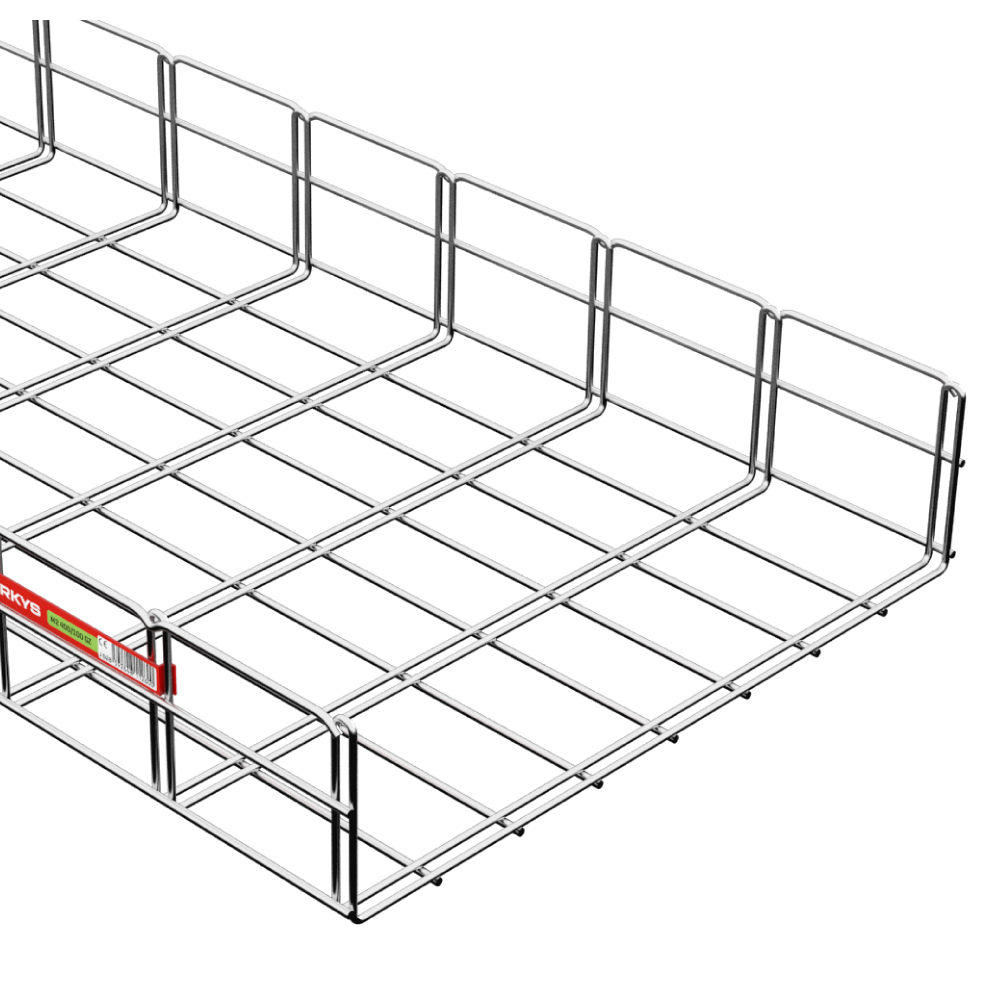

Kabelový žlab M2 400/100

  • 400 mm
  • 100 mm
  • 2000 mm
  • 4,9 kg
  • Funkční integrita
Kabelový žlab M2 400/100
  • Počet spojek SZM 1 pro spojení žlabů 4×
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 26 070 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211260
  • ZZ ARK -221260
  • A2 ARK -231264
  • A4 ARK -241264 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev		 průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 38 ks 32 ks 24 ks 19 ks 15 ks 13 ks 11 ks 9 ks 8 ks 7 ks 7 ks 6 ks
II 76 ks 64 ks 48 ks 38 ks 30 ks 26 ks 22 ks 18 ks 16 ks
III 114 ks 96 ks 72 ks 57 ks 45 ks 39 ks
IV 152 ks 128 ks 96 ks 76 ks
V 190 ks 160 ks 120 ks
VI 228 ks 192 ks
VII 266 ks 224 ks
VIII 304 ks
IX 342 ks
Kabelový žlab M2 400/100

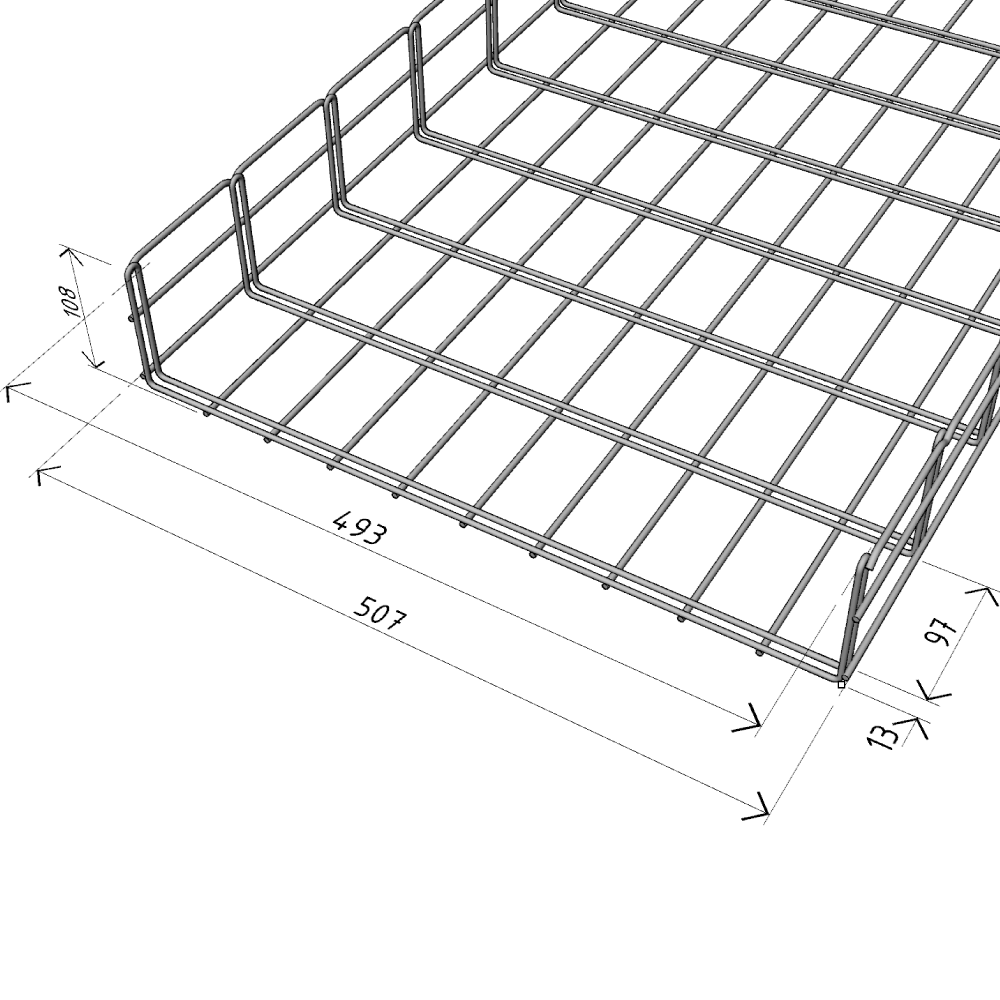

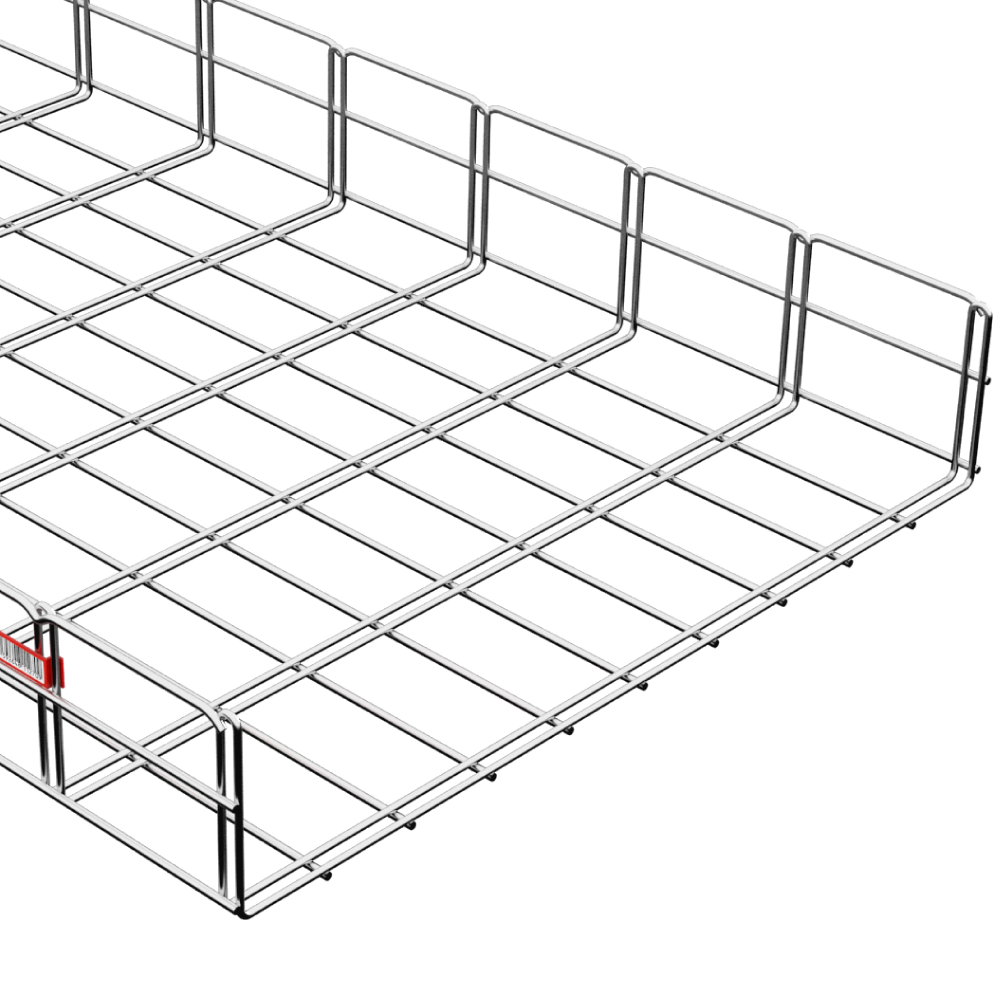

Kabelový žlab M2 500/100

  • 500 mm
  • 100 mm
  • 2000 mm
  • 5,7 kg
  • Funkční integrita
Kabelový žlab M2 500/100
  • Počet spojek SZM 1 pro spojení žlabů 4×
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 32 740 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211270
  • ZZ ARK -221270
  • A2 ARK -231274
  • A4 ARK -241274 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev		 průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 48 ks 40 ks 30 ks 24 ks 19 ks 16 ks 14 ks 12 ks 10 ks 9 ks 8 ks 8 ks
II 96 ks 80 ks 60 ks 48 ks 38 ks 32 ks 28 ks 24 ks 20 ks
III 144 ks 120 ks 90 ks 72 ks 57 ks 48 ks
IV 192 ks 160 ks 120 ks 96 ks
V 240 ks 200 ks 150 ks
VI 288 ks 240 ks
VII 336 ks 280 ks
VIII 384 ks
IX 432 ks
Kabelový žlab M2 500/100
