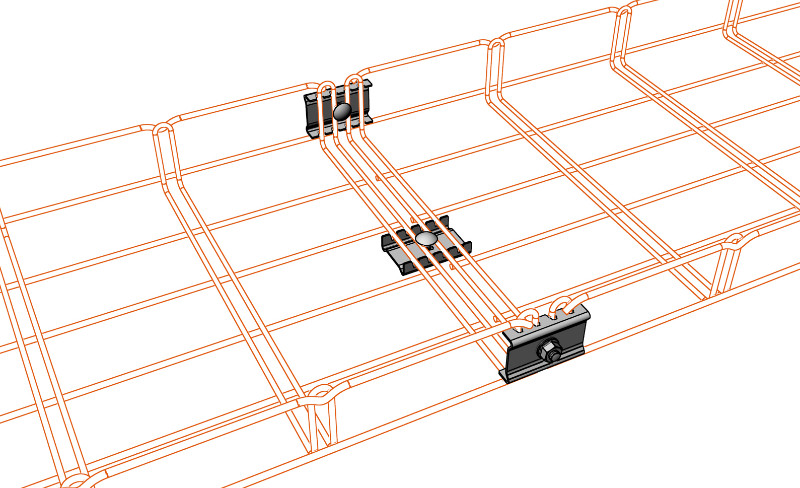

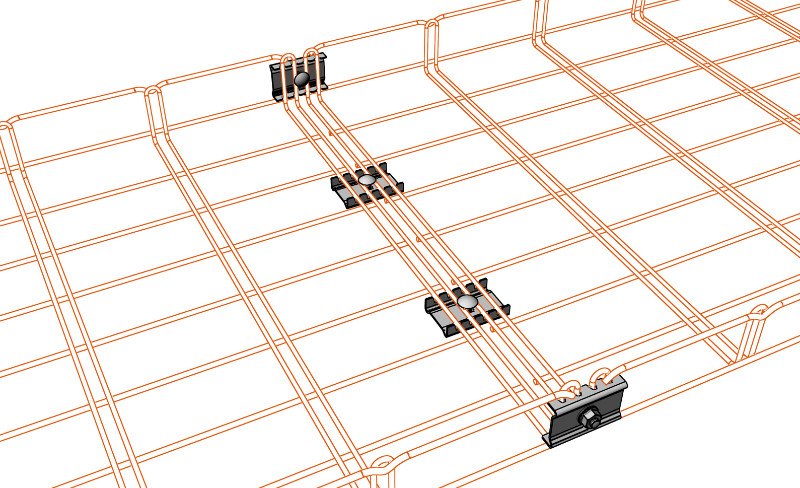

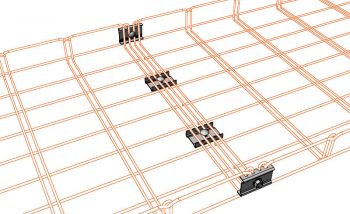

Počet spojek na jedno spojení

Pro dodržení deklarovaných hodnot je nutné použít správný počet spojek v pozicích dle obrázků. Deklarované hodnoty nosnosti žlabů jsou podmíněny předepsaným provedením jejich spojů. V opačném případě nezaručujeme dodržení deklarovaných nosností.

M2 50/50
M2 100/50
M2 150/50
M2 200/50
M2 100/100
M2 50/50 G
M2 100/100 G
M2 250/50
M2 300/50
M2 150/100
M2 200/100
M2 250/100
M2 300/100
M2 400/50
M2 500/50
M2 400/100
M2 500/100

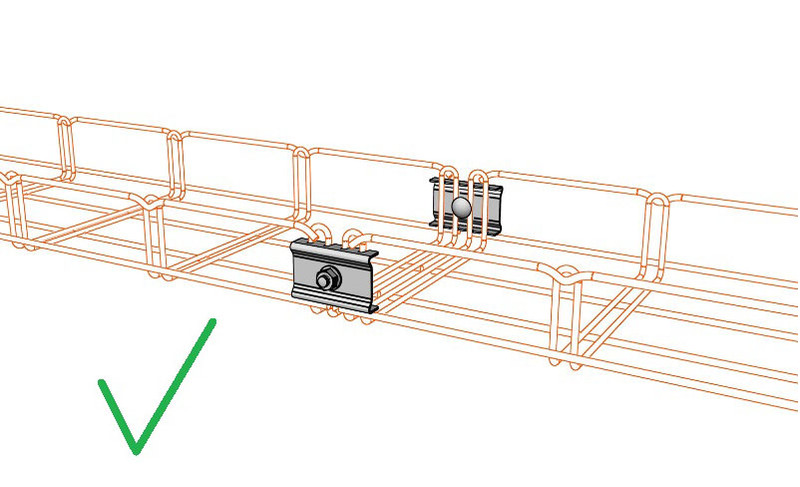

Správné umístění spojky SZM 1, nebo spojky SZM 1-R

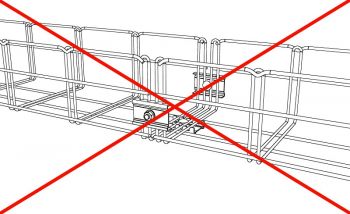

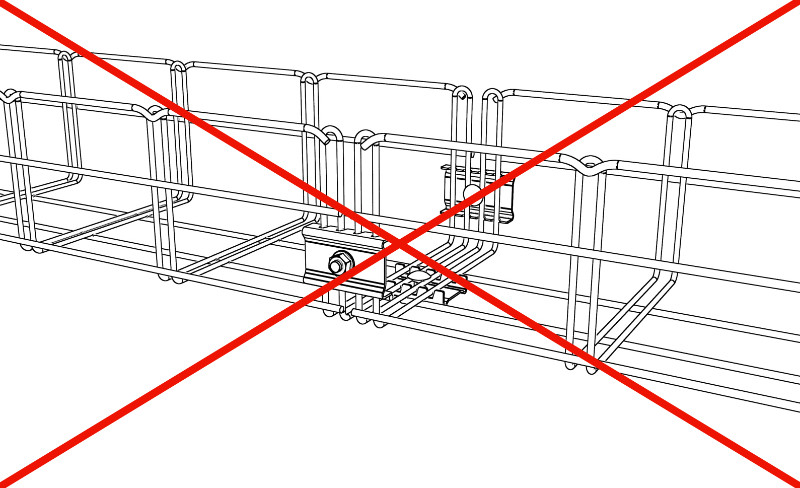

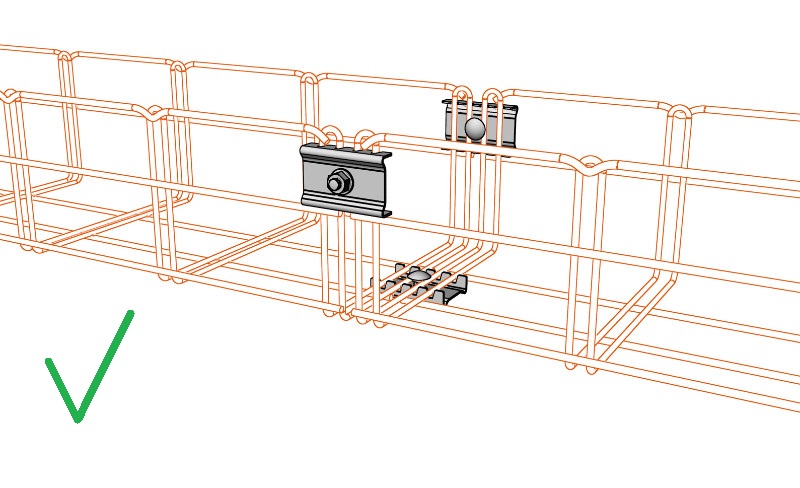

Pro dosažení deklarované nosnosti kabelové trasy a pro získání optimální tuhosti sestavené trasy je důležité správné umístění spojek na bočnici žlabu, dle obrázků. Důležité je to zejména pro žlaby s výškou bočnice 100 mm, na kterých musí být spojka umístěna přímo pod horním lemem žlabu.
