Die maximale Beständigkeit der Kabeltrasse ist durch die Beständigkeit des schwächsten Installationsele-
ments gegeben. Daher ist es zu beachten, dass auch eine sehr beständig ausgeführte Kabelführung durch
Verwendung unpassender oder mangelhafter Verkabelung, ungeeigneter oder schlechter Verankerung im
Gebäude, durch Trassenführung in risikoträchtigen Bereichen bzw. durch weitere Planungs- und Montage-
aspekte beeinträchtigt werden kann.
Oft vernachlässigte Zusammenhänge
Es ist sehr wichtig, auf die richtige Wahl sowie die Durchführung der Verankerung von Tragelementen der
Kabeltrasse im jeweiligen Bauobjekt ausreichendes Augenmerk zu legen (z.B. mit Schrauben und Metall-
dübeln).
Im Bedarfsfall sind wir gerne bereit, Ihnen die passende Verankerungsweise der Tragelemente Ihrer Kabel-
trasse entsprechend dem aktuellen Baustellenbedarf zu empfehlen.
Verankerung im Gebäude
Für Kabeltrassen mit gefordertem Funktionserhalt im Brandfall ist das entsprechende Installationsma-
terial zu verwenden. Bei der Trassenausführung im Rahmen des MERKUR 2 Systems können Installation-
sdosen Typ 8117 PO16 eingesetzt werden (Hersteller Kopos Kolín), welche mit P 30-R klassifiziert worden
sind. Dieser Dosentyp eignet sich für alle Gitterrinnen für Starkstromleitungen. Für Schwachstromlösungen
wurden diese Dosen nicht klassifiziert.
Installationszubehör für Kabeltrassen mit Funktionserhalt
Wir empfehlen, dass Vertreter der Montageunternehmen die jeweiligen Kabelsysteme und Trageelemente
mit demhandelstechnischen Manager der Arkys, s.r.o. besprechen – siehe Kontaktangaben nach Regionen
unter
www.arkys.cz.L
L
1
3

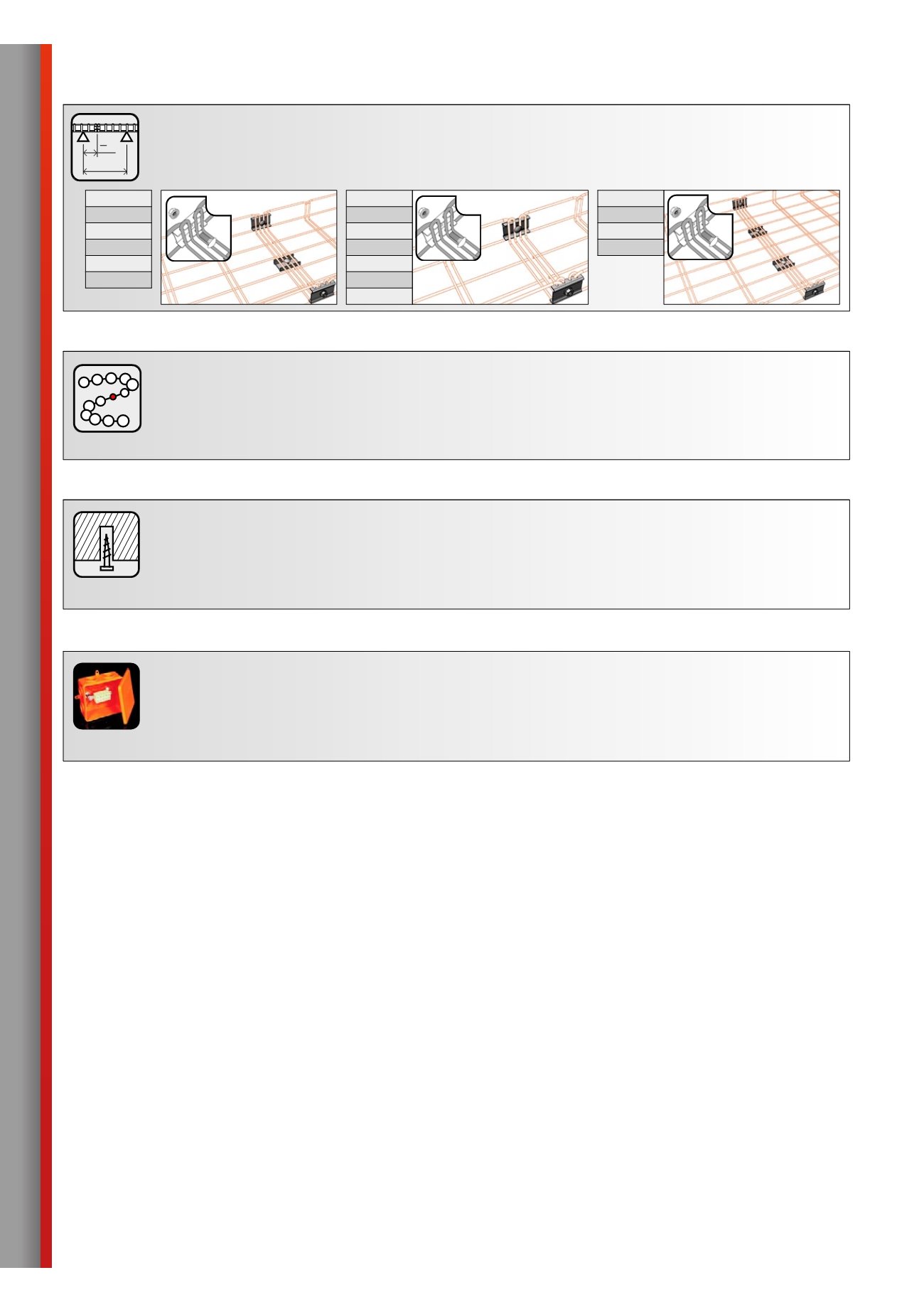

Verbindung von Kabelrinnen mit SZM 1 Verbindern
2
×
M2 50/50
M2 100/50
M2 150/50
M2 200/50
M2 100/100
M2 50/50 G
M2100/100G
4
×
M2 400/50
M2 500/50
M2 400/100
M2 500/100
3
×
M2 250/50
M2 300/50
M2 150/100
M2 200/100
M2 250/100
M2 300/100
Um die deklarierten Werte einzuhalten, ist die richtige Verbinderanzahl positionsgerecht nach den Abbildun-
gen zu verwenden.
Die deklarierten Werte für Rinnentragfähigkeit sind durch die vorgegebene Ausführung der Verbindungsstel-
len bedingt. Ansonsten wird keine Haftung für die Einhaltung der deklarierten Tragfähigkeiten übernommen.
