Montage-Grenzwerte
max. Stützweite
1 000 mm
max. Belastung pro Stiel
100 kg
max. Anzahl Rinnenlagen/-reihen
3
vorgeschriebener Mindestabstand der
Trassenlagen am Stiel
300 mm
Es wird empfohlen, die Kabel am Anfang und Ende jedes
Bogens mit SONAP-Schellen zu befestigen.
symmetrische und ausgewogene Lastverteilung am Stiel, damit
dieser mit keiner unsymmetrischen Belastung verbogen wird
Verwendete Elemente
Bestellcode
Rinne M2 50 - 300 /50 - 100
ARK-2
x
1
Verbinder SZM 1
ARK-2
x
3010
Ausleger NZM 50 - 500
ARK-2
x
50
Stiel STPM
ARK-2
x
7
Stabilisierungslasche SVSM
ARK-218958
Halter DZM STP
ARK-2
x
4300
Halter DZM STPU
ARK-2
x
4310
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße

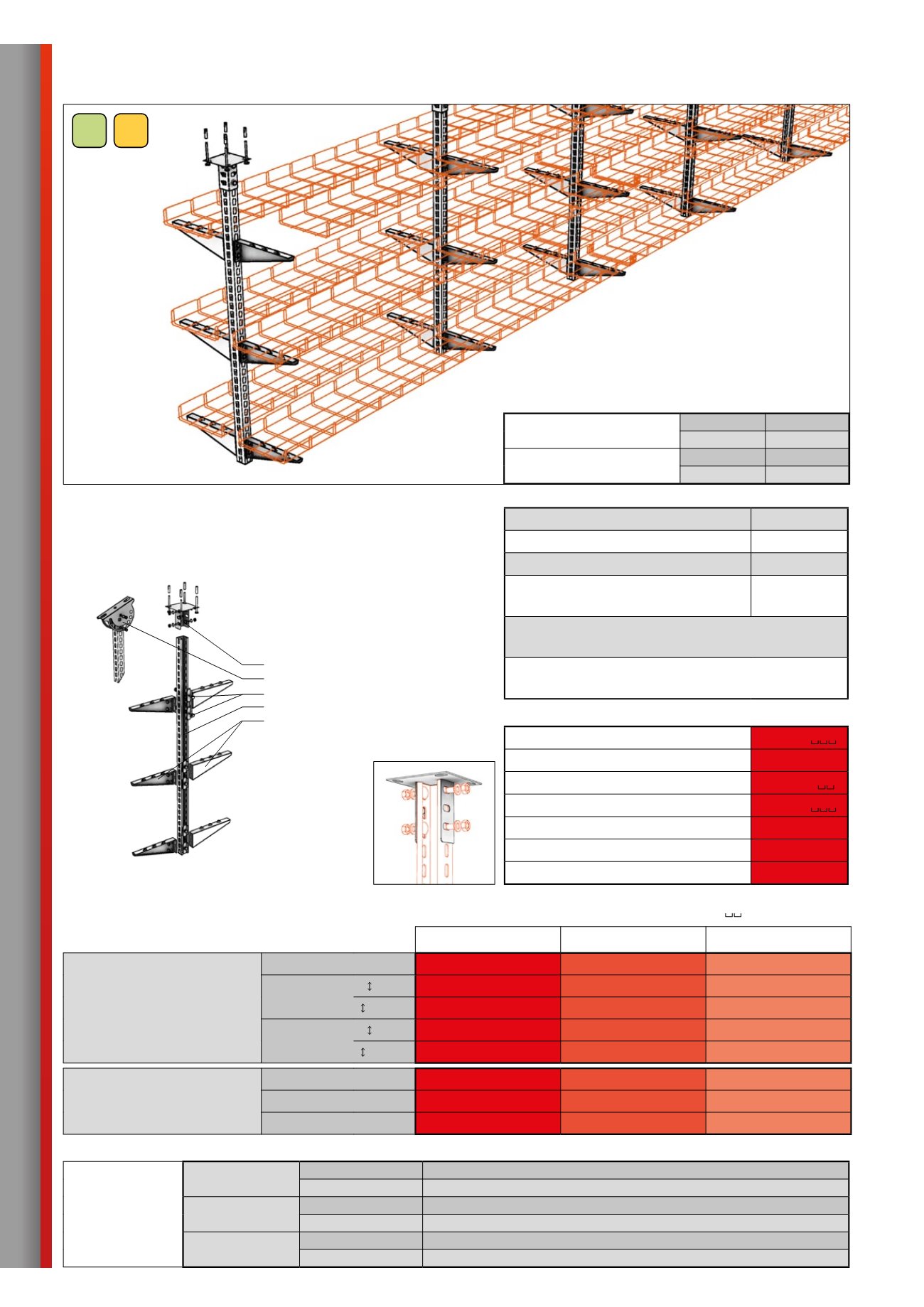

Montagebeispiel
Verwendetes
Verbindungsmaterial:
4x Torbandschraube M8x20
4x Unterlegscheibe M10
4x Mutter M8
Abgehängte Raummontage
nicht genormt
| auf STPM-Stielen
Verwendung für die Raumführung von in der Decke verankerten Trassen. Die
Kabeltrassen können an den Stielen in einer oder in mehreren Höhenlagen
installiert werden. Diese Bauart ist sehr gut für komplizierte Trassen mit
Raumkreuzungen geeignet.
Tragfähigkeit der Trasse
„P“
Seitenhöhe 50 mm
Starkstrom
16 kg
Schwachstrom 16 kg
Seitenhöhe 100 mm
Starkstrom
20 kg
Schwachstrom 20 kg
Funktionserhalt nach Temperaturkurve „P“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
NKT
P 60-R
PS 60
E 60
Prakab
50 mm
P 60-R
PS 60
E 60
100 mm
P 30-R
PS 30
E 30
Elkond HHK
50 mm
P 30-R
PS 30
E 30
100 mm
P 15-R
PS 15
E15
Schwachstrom
NKT
–
–
–
Prakab
P 60-R
PS 60
E 60
Elkond HHK
P 30-R
PS 30
E 30
Bei der Prüfung verwendete Verkabelung:
Verteilungstyp
bei der Prüfung verwendete Verkabelung
Normtemperaturkurve
„P“
NKT cables
Starkstrom
Typ NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom nicht hergestellt
Prakab
Starkstrom
Typ PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
Starkstrom
Typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ SHXKFH-V180 Lg P90-R B2ca s1d1a1
Halter DZM STPU
Halter DZM STP
Stiel STPM
Ausleger NZM
Stabilisierungslasche SVSM
70
MERKUR 2
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
