testování odolnosti kabelových tras

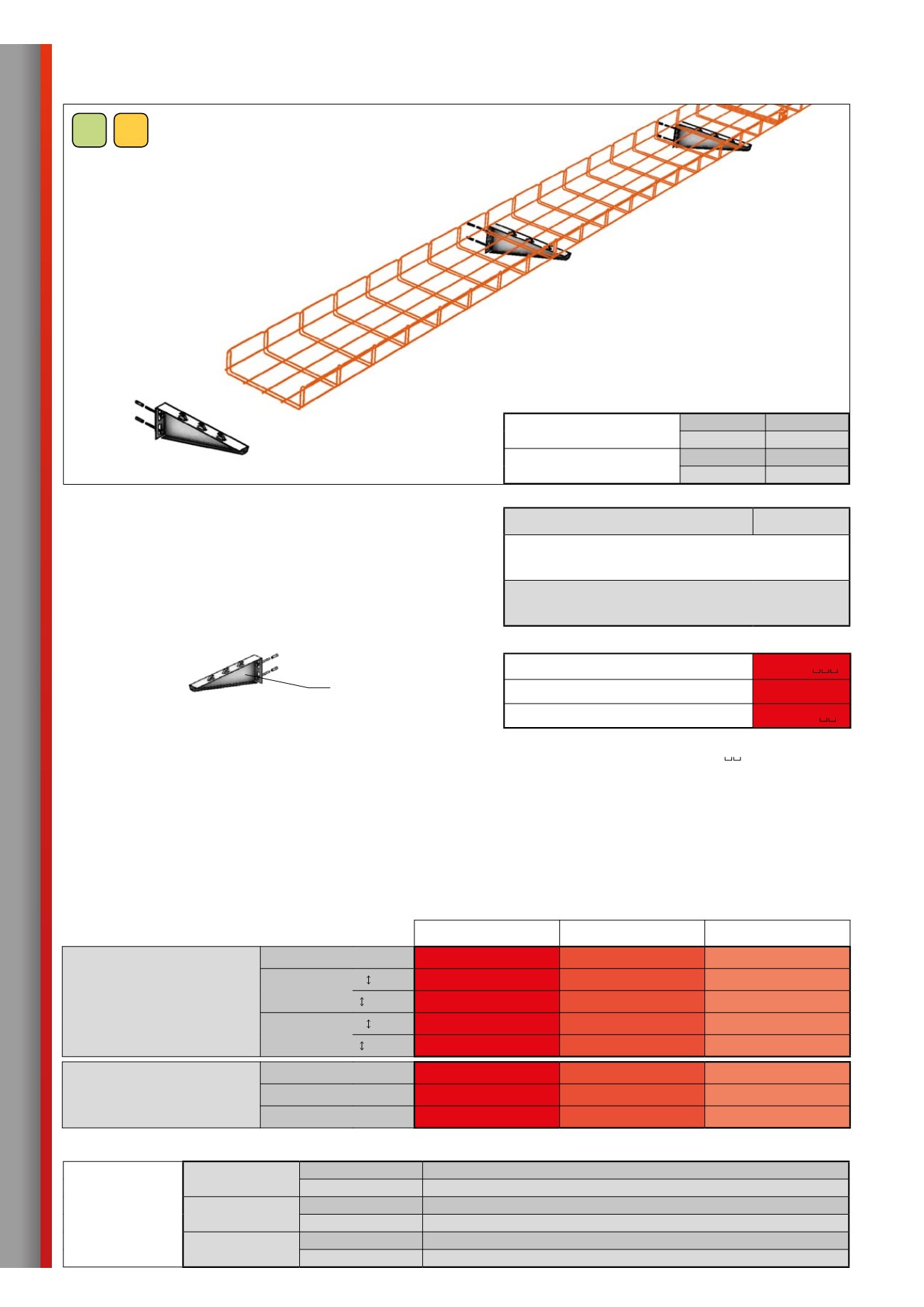

Wandmontage
nicht genormt
| auf NZM-Auslegern
Verwendung für herkömmliche horizontale Kabelführung in ein- oder
mehrlagiger Kabeltrasse an aufgehenden Gebäudeteilen. Sowohl für
Starkstrom- als auch Schwachstromverteilungen geeignet.
Montage-Grenzwerte
max. Stützweite
1 000 mm
Es wird empfohlen, die Kabel am Anfang und Ende jedes
Bogens mit SONAP-Schellen zur Rinne zu befestigen.
Ausgewogene Lastverteilung auf dem Ausleger, damit der Belas-
tungsschwerpunkt möglichst nahe an der Auslegerwurzel liegt.
Verwendete Elemente
Bestellcode
Rinne M2 50 - 500/50 - 100
ARK-2
x
1
Verbinder SZM 1
ARK-2
x
3010
Ausleger NZM 50 - 500
ARK-2
x
62
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße
Ausleger NZM
Bei der Prüfung verwendete Verkabelung:
Verteilungstyp
bei der Prüfung verwendete Verkabelung
Normtemperaturkurve
„P“
NKT cables
Starkstrom
Typ NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom nicht hergestellt
Prakab
Starkstrom
Typ PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
Starkstrom
Typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ SHXKFH-V180 Lg P90-R B2ca s1d1a1
Funktionserhalt nach Temperaturkurve „P“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
NKT
P 60-R
PS 60
E 60
Prakab
50 mm
P 60-R
PS 60
E 60
100 mm
P 30-R
PS 30
E 30
Elkond HHK
50 mm
P 30-R
PS 30
E 30
100 mm
P 15-R
PS 15
E 15
Schwachstrom
NKT
–
–
–
Prakab
P 60-R
PS 60
E 60
Elkond HHK
P 30-R
PS 30
E 30
Tragfähigkeit der Trasse
„P“
Seitenhöhe 50 mm
Starkstrom
16 kg
Schwachstrom 16 kg
Seitenhöhe 100 mm
Starkstrom
20 kg
Schwachstrom 20 kg
66
MERKUR 2
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
