Montage-Grenzwerte
max. Stützweite
1 000 mm
max. Belastung pro Stangenpaar
50 kg
max. Anzahl Rinnenlagen/-reihen
3
min. Höhenabstand Trageprofile bei mehr-
lagiger Trassenmontage
300 mm
Es wird empfohlen, die Kabel am Anfang und Ende jedes
Bogens mit SONAP-Schellen zur Rinne zu befestigen.
ausgewogene Lastverteilung auf den Trageprofilen, damit
die Belastung auf beide Stangen des Paars gleichmäßig
verteilt wird
Verwendete Elemente
Bestellcode
Rinne M2 50 - 300 /50 - 100
ARK-2
x
1
Verbinder SZM 1
ARK-2
x
3010
Trageprofil PZMP 100 - 500
ARK-2
x
62
Gewindestange M8
ARK-2
x
9021
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße
Trageprofil PZMP
Gewindestange M8

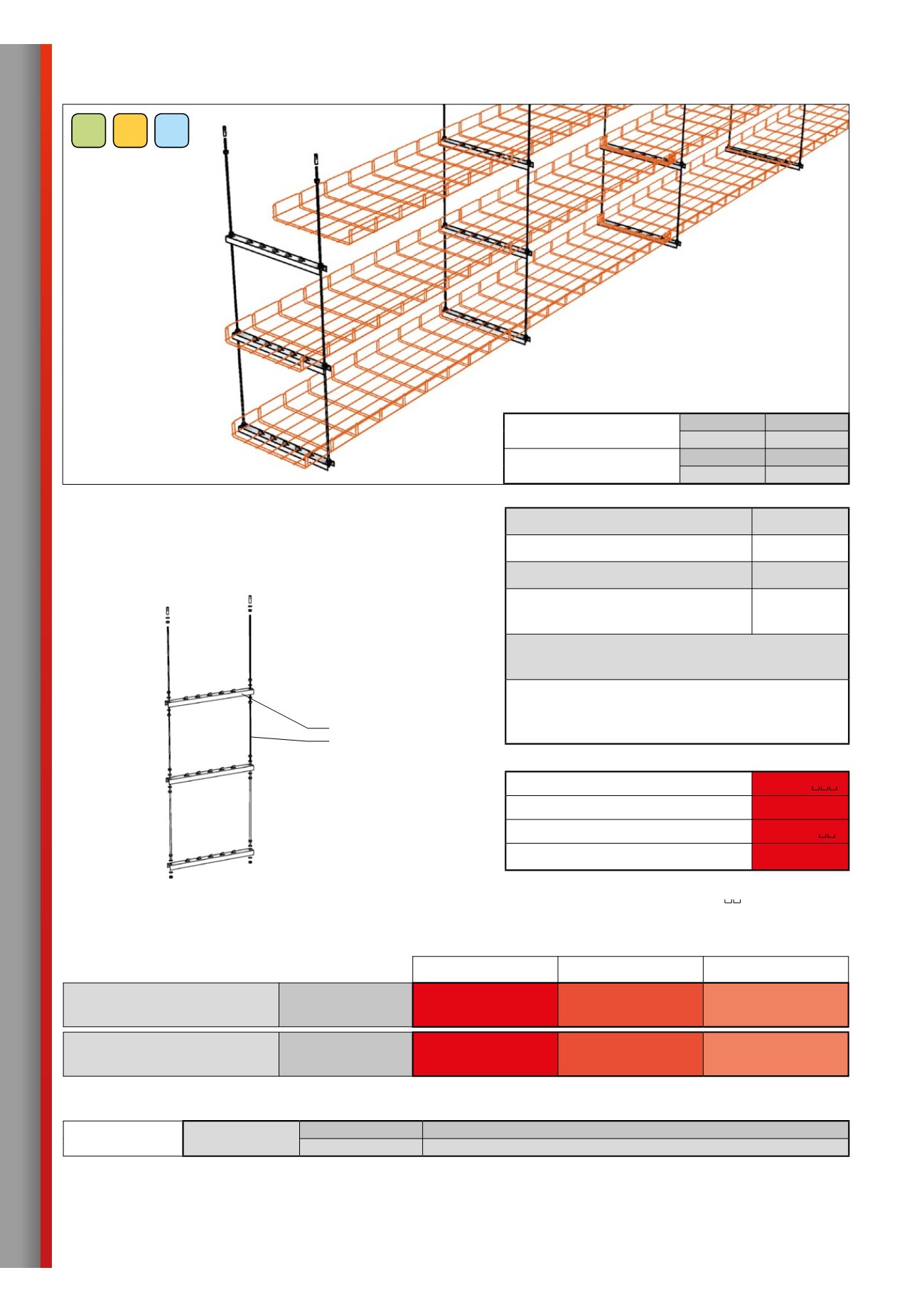

Abgehängte Raummontage
nicht genormt
| auf Gewindestangenpaaren
Verwendung für die Raumführung von in der Decke verankerten Trassen.
Die Kabeltrassen können in einer oder in mehreren parallelen Kabelrinnen
installiert werden.
Basierend auf der üblichen Raummontage auf Gewindestangen.
Tragfähigkeit der Trasse
„PH“
Seitenhöhe 50 mm
Starkstrom bis 10 kg
*
Schwachstrom bis 10 kg
*
Seitenhöhe 100 mm
Starkstrom bis 14 kg
*
Schwachstrom bis 14 kg
*
Funktionserhalt nach Temperaturkurve „PH“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
Prakab
PH 120-R
PS
842
120
E 30
Schwachstrom
Prakab
PH 120-R*
PS
842
120
E 30
(*) siehe Tabelle Seite 16
Bei der Prüfung verwendete Verkabelung:
Hersteller
Verteilungstyp
bei der Prüfung verwendete Verkabelung
konstante
Temperaturkurve „PH“
Prakab
Starkstrom
Typ PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
