normová a nenormová montáž
Montage-Grenzwerte
max. Stützweite
1 000 mm
max. Abstand SONAP-Schellen
(bzw. an jedem dritten Querprofil befestigt)
300 mm
max. Länge eines vertikalen Trassenab-
schnitts
Bei längeren senkrechten Installationen ist
die Trasse durch Dehnungsbögen zu teilen
(siehe Abbildung), bzw. es kann eine zuge-
lassene Installationsdose zur Zugentlastung
der Kabel verwendet werden.
3 500 mm
Verwendete Elemente
Bestellcode
Rinne M2 50 - 300 /50 - 100
ARK-2
x
1
Verbinder SZM 1
ARK-2
x
3010
Trageprofil PZMP 100 - 300
ARK-2
x
62
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße
Trageprofil PZMP
300mm min.
1
2
Ausführung der Dehnungsbögen
an einer vertikalen Trasse
Alternativ können für die Zug-
kraftaufnahme auch Speziallö-
sungen von anderen Herstellern
zum Einsatz kommen, z.B. die
Zugentlastungsdose ZSE90.

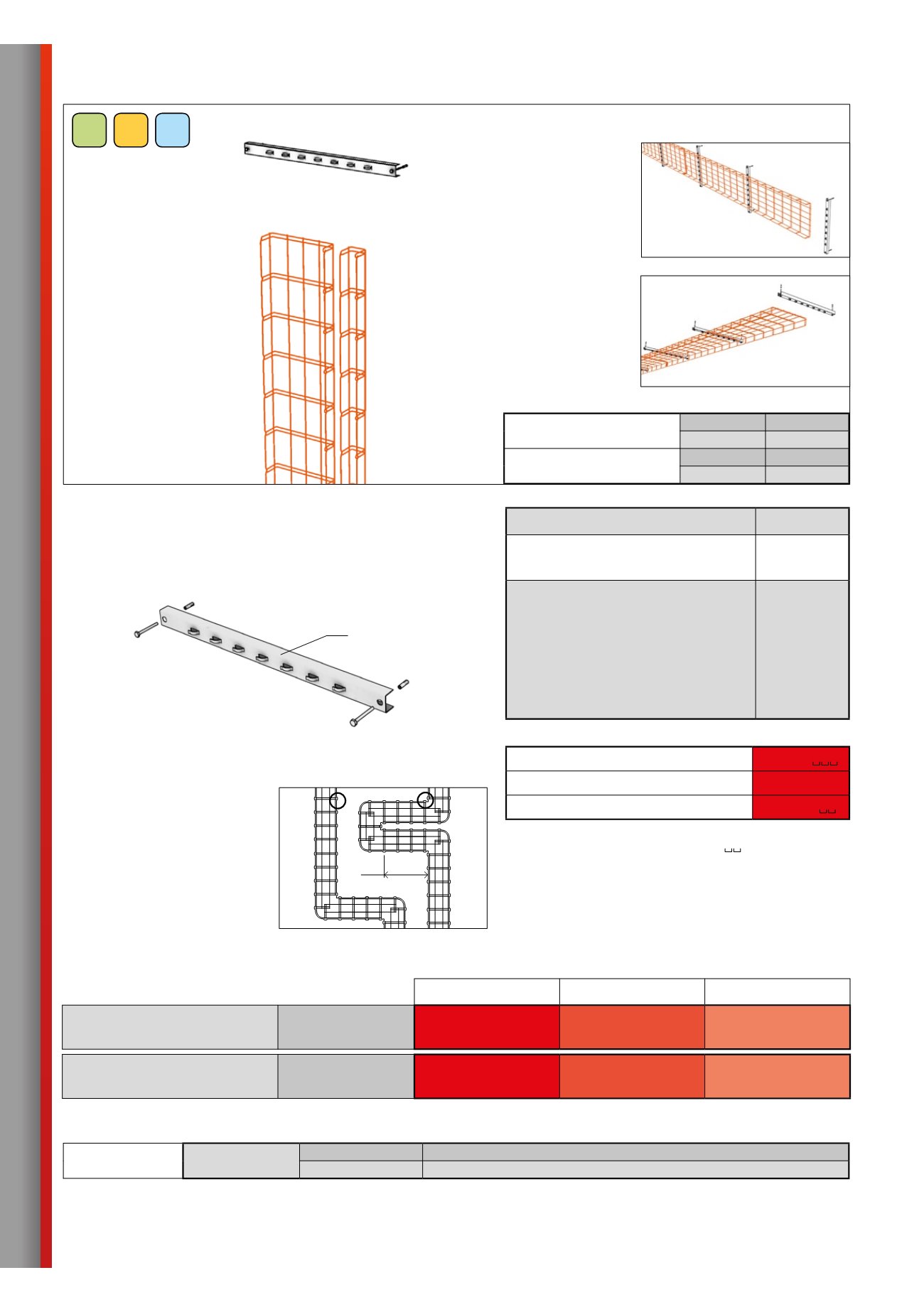

Flache (steigende) Montage
nicht genormt
| auf PZMP-Trageprofilen
Verwendung für vertikale Trassenführung in einer oder mehreren parallelen
Kabelrinnen an aufgehenden Gebäudeteilen. Die Verkabelung ist in
den Kabelrinnen jeweils mit den SONAP-Schellen zu befestigen. Dieser
Montagetyp ist auch in waagerechter Richtung sowie zur Trassenführung
unter der Decke einsetzbar (siehe Abb.).
Einsatz waagerecht
Einsatz unter der Decke
Funktionserhalt nach Temperaturkurve „PH“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
Prakab
PH 120-R
PS
842
120
E 30
Schwachstrom
Prakab
PH 120-R
PS
842
120
E 30
Tragfähigkeit der Trasse
„PH“
Seitenhöhe 50 mm
Starkstrom bis 15 kg
*
Schwachstrom bis 15 kg
*
Seitenhöhe 100 mm
Starkstrom bis 15 kg
*
Schwachstrom bis 15 kg
*
(*) siehe Tabelle Seite 16
Bei der Prüfung verwendete Verkabelung:
Hersteller
Verteilungstyp
bei der Prüfung verwendete Verkabelung
konstante
Temperaturkurve „PH“
Prakab
Starkstrom
Typ PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
