testování odolnosti kabelových tras

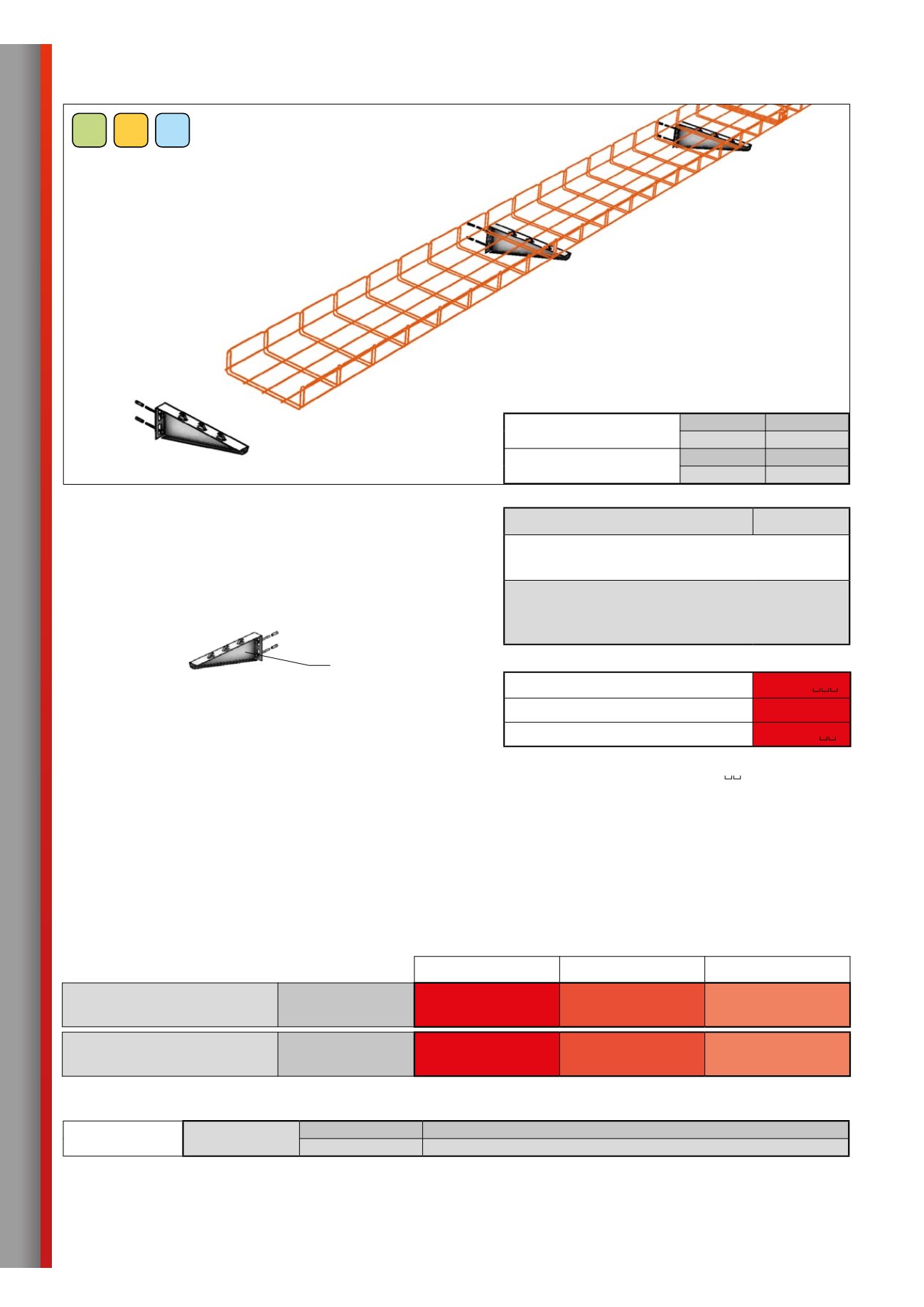

Wandmontage
nicht genormt
| auf NZM-Auslegern
Verwendung für herkömmliche horizontale Kabelführung in ein- oder
mehrlagiger Kabeltrasse an aufgehenden Gebäudeteilen. Sowohl für
Starkstrom- als auch Schwachstromverteilungen geeignet.
Montage-Grenzwerte
max. Stützweite
1 000 mm
Es wird empfohlen, die Kabel am Anfang und Ende jedes Bo-
gens mit SONAP-Schellen zur Rinne zu befestigen.
ausgewogene Lastverteilung auf dem Ausleger, damit der
Belastungsschwerpunkt möglichst nahe an der Auslegerwur
zel liegt
Verwendete Elemente
Bestellcode
Rinne M2 50 - 500/50 - 100
ARK-2
x
1
Verbinder SZM 1
ARK-2
x
3010
Ausleger NZM 50 - 500
ARK-2
x
62
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße
Ausleger NZM
Bei der Prüfung verwendete Verkabelung:
Hersteller
Verteilungstyp
bei der Prüfung verwendete Verkabelung
konstante
Temperaturkurve „PH“
Prakab
Starkstrom
Typ PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Funktionserhalt nach Temperaturkurve „PH“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
Prakab
PH 120-R
PS
842
120
E 30
Schwachstrom
Prakab
PH 120-R
PS
842
120
E 30
Tragfähigkeit der Trasse
„PH“
Seitenhöhe 50 mm
Starkstrom bis 18 kg
*
Schwachstrom bis 18 kg
*
Seitenhöhe 100 mm
Starkstrom bis 20 kg
*
Schwachstrom bis 20 kg
*
(*) siehe Tabelle Seite 16
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
