Montage-Grenzwerte
max. Stützweite
1 000 mm
max. Belastung pro Stiel
100 kg
max. Anzahl Rinnenlagen/-reihen
3
vorgeschriebener Mindestabstand
der Trassenlagen am Stiel
300 mm
Es wird empfohlen, die Kabel am Anfang und Ende jedes
Bogens mit SONAP-Schellen zu befestigen.
symmetrische und ausgewogene Lastverteilung am Stiel,
damit dieser mit keiner unsymmetrischen Belastung verbogen
wird
Verwendete Elemente
Bestellcode
Rinne M2 50 - 300 /50 - 100
ARK-2
x
1
Verbinder SZM 1
ARK-2
x
3010
Ausleger NZM 50 - 500
ARK-2
x
50
Stiel STPM
ARK-2
x
7
Stabilisierungslasche SVSM
ARK-218958
Halter DZM STP
ARK-2
x
4300
Halter DZM STPU
ARK-2
x
4310
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße
Halter DZM STPU
Halter DZM STP
Stiel STPM
Ausleger NZM
Montagebeispiel
Einzusetzendes
Verbindungsmaterial:
4x Torbandschraube M8x20
4x Unterlegscheibe M10
4x Mutter M8

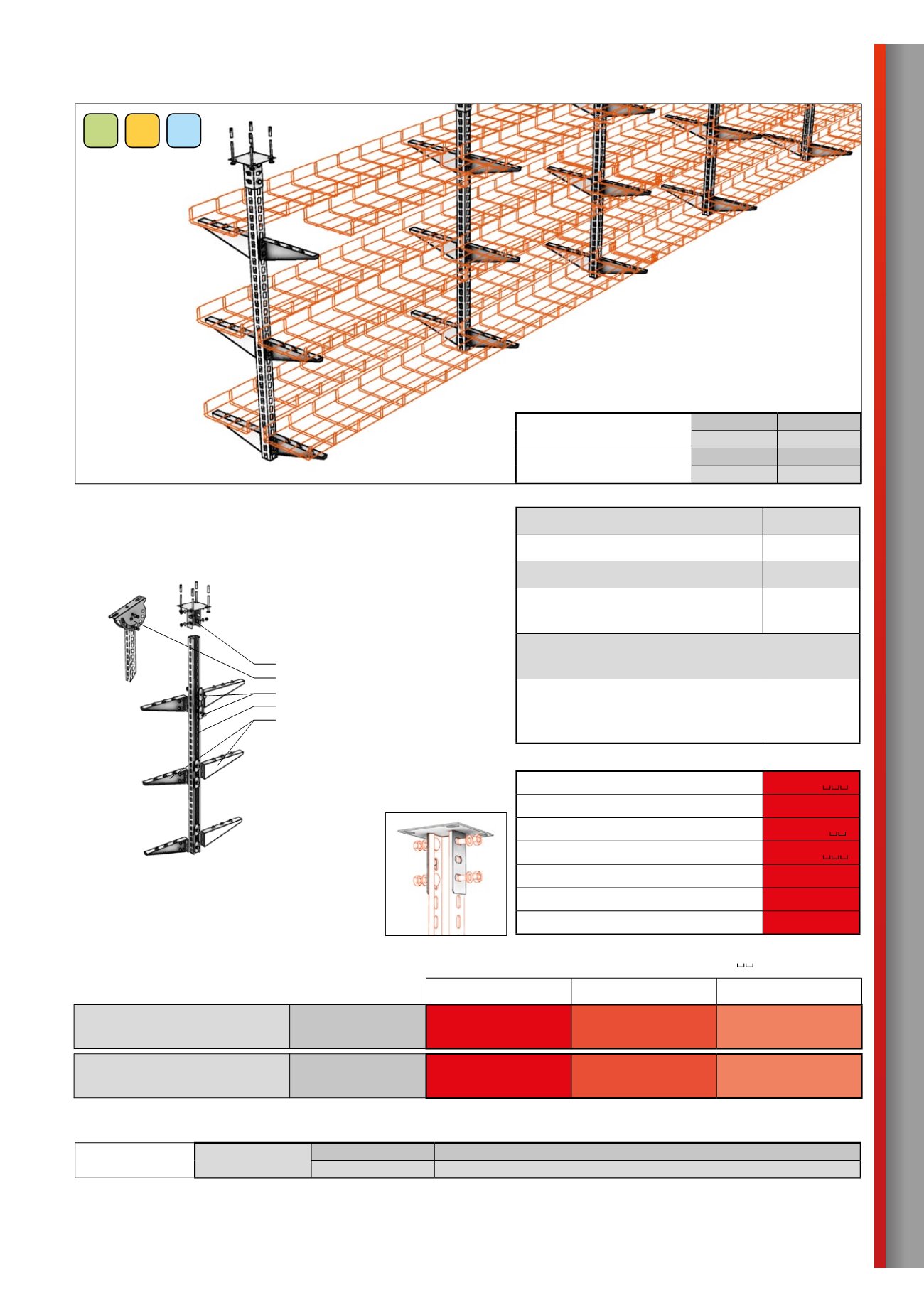

Abgehängte Raummontage
nicht genormt
| auf STPM-Stielen
Verwendung für die Raumführung von in der Decke verankerten Trassen. Die
Kabeltrassen können an den Stielen in einer oder in mehreren Höhenlagen
installiert werden. Diese Bauart ist sehr gut für komplizierte Trassen mit
Raumkreuzungen geeignet.
Tragfähigkeit der Trasse
„PH“
Seitenhöhe 50 mm
Starkstrom bis 18 kg
*
Schwachstrom bis 18 kg
*
Seitenhöhe 100 mm
Starkstrom bis 20 kg
*
Schwachstrom bis 20 kg
*
Funktionserhalt nach Temperaturkurve „PH“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
Prakab
PH 120-R
PS
842
120
E 30
Schwachstrom
Prakab
PH 120-R
PS
842
120
E 30
(*) siehe Tabelle Seite 16
Bei der Prüfung verwendete Verkabelung:
Hersteller
Verteilungstyp
bei der Prüfung verwendete Verkabelung
konstante
Temperaturkurve „PH“
Prakab
Starkstrom
Typ PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
A2
rostfrei
Stabilisierungslasche SVSM
