normová a nenormová montáž
Montage-Grenzwerte
max. Stützweite
1 000 mm
max. Abstand SONAP-Schellen
(bzw. an jedem dritten Querprofil befestigt)
300 mm
max. Länge eines vertikalen Trassenabschnitts
Bei längeren senkrechten Installationen ist die
Trasse durch Dehnungsbögen zu teilen (siehe
Abbildung), bzw. es kann eine zugelassene
Installationsdose zur Zugentlastung der Kabel
verwendet werden.
3 500 mm
Verwendete Elemente
Bestellcode
Rinne M2 50 - 300 /50 - 100
ARK-2
x
1
Verbinder SZM 1
ARK-2
x
3010
Trageprofil PZMP 100 - 300
ARK-2
x
62
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße
Trageprofil PZMP
300mm min.
1
2
Ausführung der Dehnungsbögen
an einer vertikalen Trasse
Alternativ können für die Zug-
kraftaufnahme auch Speziallö-
sungen von anderen Herstellern
zum Einsatz kommen, z.B. die
Zugentlastungsdose ZSE90.

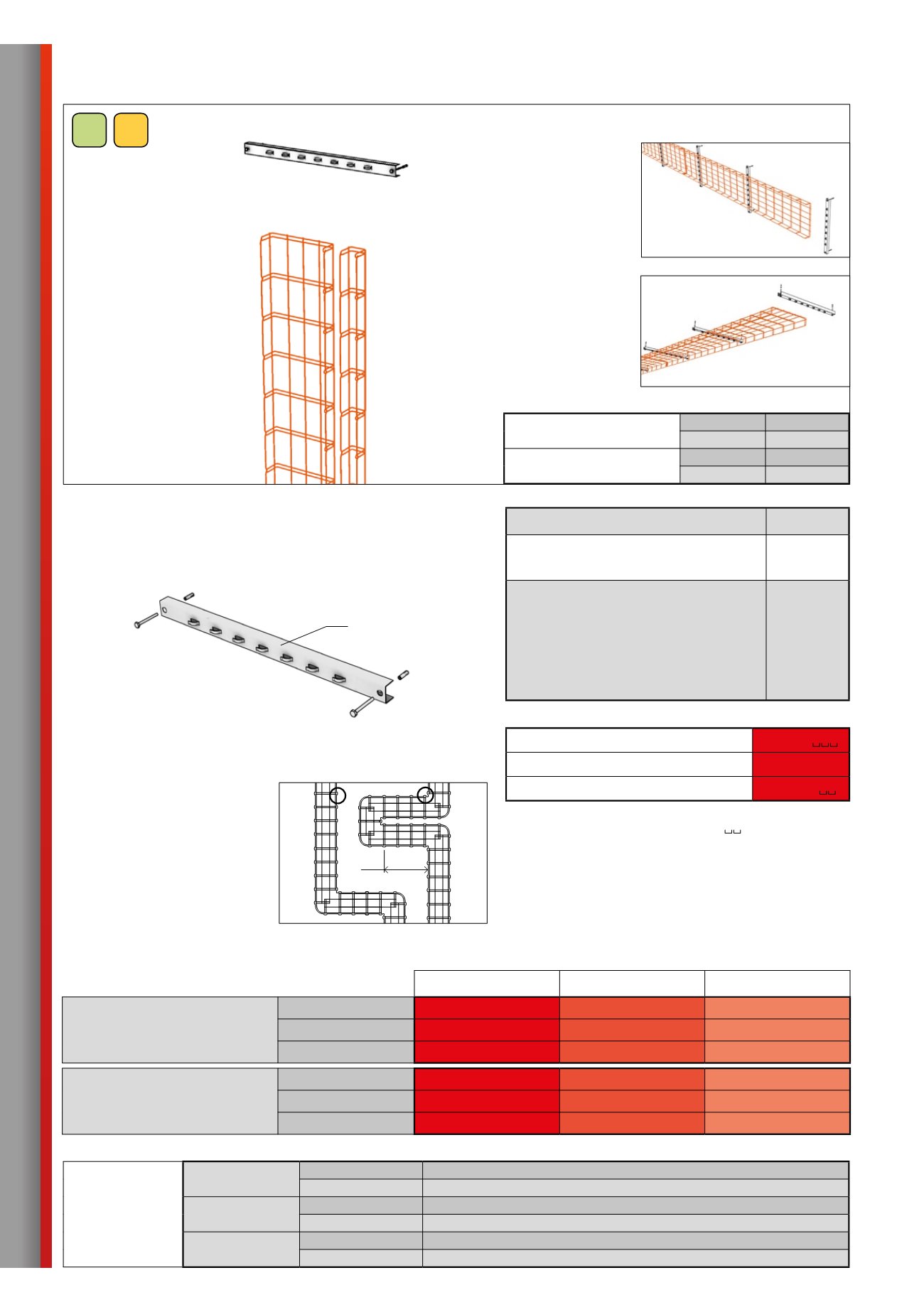

Flache (steigende) Montage
nicht genormt
| auf PZMP-Trageprofilen
Verwendung für vertikale Trassenführung in einer oder mehreren parallelen
Kabelrinnen an aufgehenden Gebäudeteilen. Die Verkabelung ist in
den Kabelrinnen jeweils mit den SONAP-Schellen zu befestigen. Dieser
Montagetyp ist auch in waagerechter Richtung sowie zur Trassenführung
unter der Decke einsetzbar (siehe Abb.).
Einsatz waagerecht
Einsatz unter der Decke
Funktionserhalt nach Temperaturkurve „P“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
NKT
P 90-R
PS 90
E 90
Prakab
P 30-R
PS 30
E 30
Elkond HHK
P 60-R
PS 60
E 60
Schwachstrom
NKT
–
–
–
Prakab
P 30-R
PS 30
E 30
Elkond HHK
P 90-R
PS 90
E 90
Tragfähigkeit der Trasse
„P“
Seitenhöhe 50 mm
Starkstrom
10 kg
Schwachstrom 10 kg
Seitenhöhe 100 mm
Starkstrom
10 kg
Schwachstrom 10 kg
Bei der Prüfung verwendete Verkabelung:
Verteilungstyp
bei der Prüfung verwendete Verkabelung
Normtemperaturkurve
„P“
NKT cables
Starkstrom
Typ NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom nicht hergestellt
Prakab
Starkstrom
Typ PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
Starkstrom
Typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ SHXKFH-V180 Lg P90-R B2ca s1d1a1
