Montage-Grenzwerte
max. Abstand Gewindestangen
1 000 mm
max. Belastung pro Stangenpaar
50 kg
max. Anzahl Rinnenlagen/-reihen
3
min. Höhenabstand Trageprofile bei mehr-
facher Trassenmontage
300 mm
Es wird empfohlen, die Kabel am Anfang und Ende jedes
Bogens mit SONAP-Schellen zur Rinne zu befestigen.
ausgewogene Lastverteilung auf den Trageprofilen, damit die
Belastung auf beide Stangen des Paars gleichmäßig verteilt wird
Verwendete Elemente
Bestellcode
Rinne M2 50 - 500 /50 - 100
ARK-2
x
1
Verbinder SZM 1
ARK-2
x
3010
Trageprofil PZMP 100 - 500
ARK-2
x
62
Gewindestange M8
ARK-2
x
9021
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße
Trageprofil PZMP
Gewindestange M8

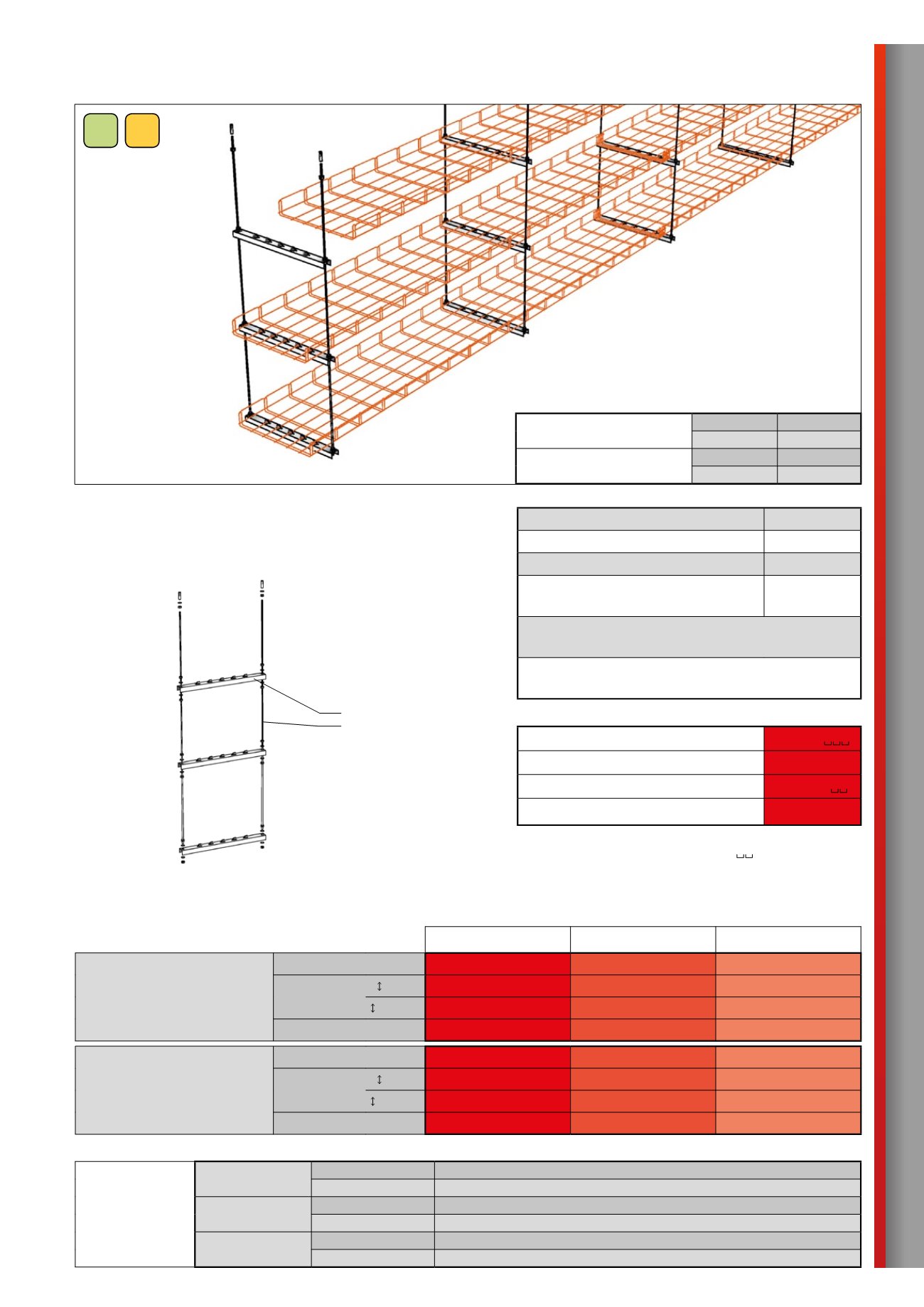

Abgehängte Raummontage
nicht genormt
| auf Gewindestangenpaaren
Verwendung für die Raumführung von in der Decke verankerten Trassen.
Die Kabeltrassen können in einer oder in mehreren parallelen Kabelrinnen
installiert werden.
Basierend auf der üblichen Raummontage auf Gewindestangen.
Tragfähigkeit der Trasse
„P“
Seitenhöhe 50 mm
Starkstrom
15 kg
Schwachstrom 15 kg
Seitenhöhe 100 mm
Starkstrom
15 kg
Schwachstrom 15 kg
Funktionserhalt nach Temperaturkurve „P“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
NKT
P 90-R
PS 90
E 90
Prakab
50 mm
P 90-R
PS 90
E 90
100 mm
P 60-R
PS 60
E 60
Elkond HHK
–
–
–
Schwachstrom
NKT
–
–
–
Prakab
50 mm
P 90-R
PS 90
E 90
100 mm
–
–
–
Elkond HHK
P 90-R
PS 90
E 90
Bei der Prüfung verwendete Verkabelung:
Verteilungstyp
bei der Prüfung verwendete Verkabelung
Normtemperaturkurve
„P“
NKT cables
Starkstrom
Typ NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom nicht hergestellt
Prakab
Starkstrom
Typ PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
Starkstrom
Typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ SHXKFH-V180 Lg P90-R B2ca s1d1a1
71
MERKUR 2
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
