Montage-Grenzwerte
nur für Kabelrinnen M2 50 – 150/50
höchstens drei Rinnenlagen, frei kombinierbar (Halter/Trage-
profil)
max. Abstand Gewindestangen
1 000 mm
max. Belastung pro Gewindestange
25 kg/m
min. Lagenabstand bei mehrfacher Tras-
senmontage an einer Gewindestange
300 mm
Es wird empfohlen, die Kabel am Anfang und Ende jedes
Bogens mit SONAP-Schellen zur Rinne zu befestigen.
Verwendete Elemente
Bestellcode
Rinne M2 50 - 150/50
ARK-2
x
1
Verbinder SZM 1
ARK-2
x
3010
Trageprofil PZMP 100
ARK-2
x
6210
Halter DZM 13
ARK-2
x
4130
Gewindestange M8
ARK-2
x
9021
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße

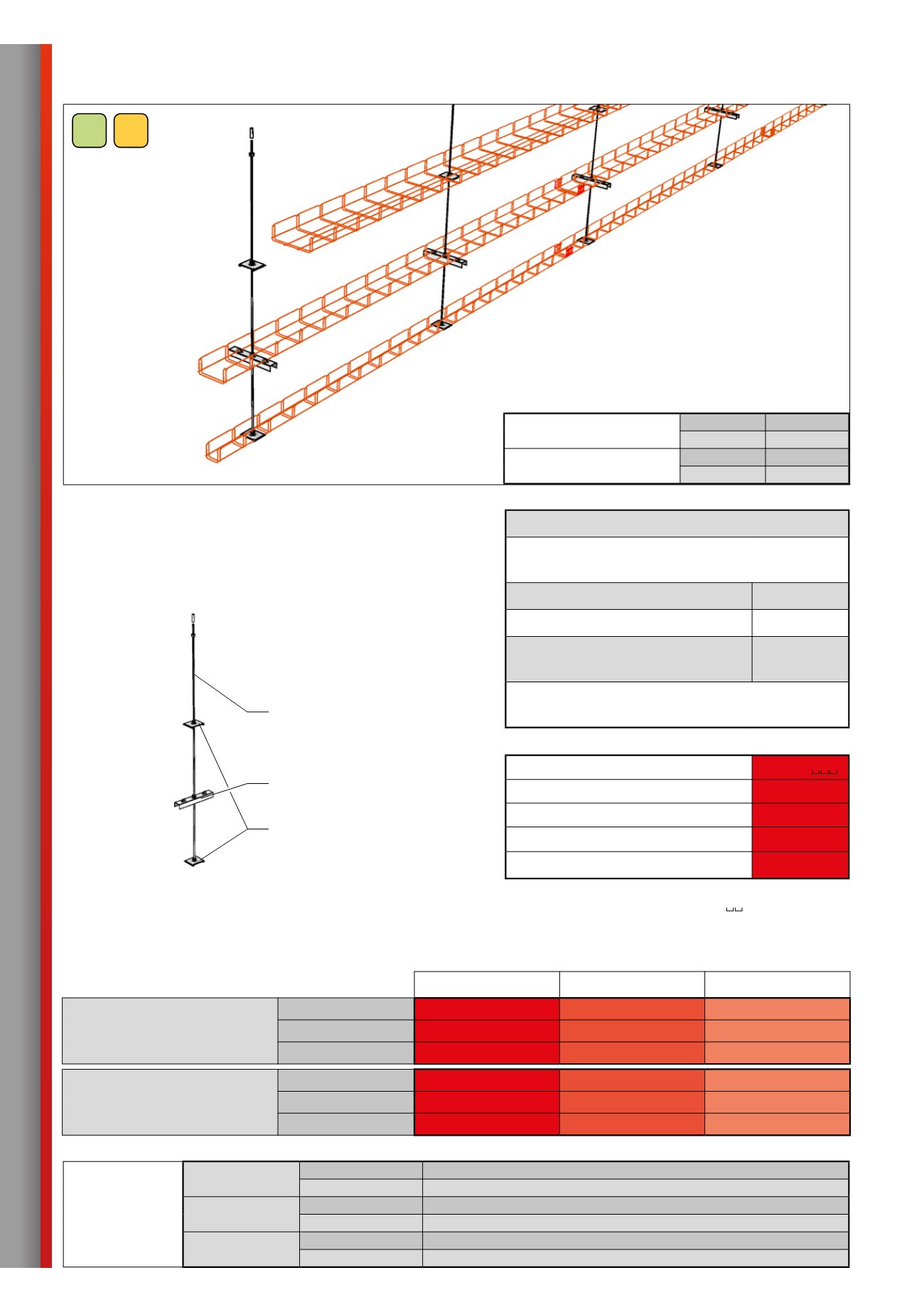

Abgehängte Raummontage
nicht genormt
| auf Gewindestangen
Verwendung für die Raumführung von in der Decke verankerten Trassen.
Die Gewindestange wird über Metalldübel direkt in der Betondecke
verankert und die Befestigung der Kabelrinnen daran erfolgt mit Hilfe des
Trageprofils PZMP 100 oder des Halters DZM 13.
Tragfähigkeit der Trasse
„P“
Seitenhöhe 50 mm
Starkstrom
7 kg
Schwachstrom 7 kg
Seitenhöhe 100 mm
Starkstrom
7 kg
Schwachstrom 7 kg
Funktionserhalt nach Temperaturkurve „P“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
NKT
P 90-R
PS 90
E 90
Prakab
P 90-R
PS 90
E 90
Elkond HHK
P 15-R
PS 15
E 15
Schwachstrom
NKT
–
–
–
Prakab
P 60-R
PS 60
E 60
Elkond HHK
P 90-R
PS 90
E 90
Bei der Prüfung verwendete Verkabelung:
Verteilungstyp
bei der Prüfung verwendete Verkabelung
Normtemperaturkurve
„P“
NKT cables
Starkstrom
Typ NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom nicht hergestellt
Prakab
Starkstrom
Typ PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
Starkstrom
Typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ SHXKFH-V180 Lg P90-R B2ca s1d1a1
Gewindestange M8
Trageprofil PZMP 100
für Rinnenbreite 100 mm
Halter DZM 13
für Rinnenbreiten 50 a 150 mm
72
MERKUR 2
GZ
galvanisch
verzinkt
TZ
feuerverzinkt
