Montage-Grenzwerte
max. Stützweite
1 250 mm
Verwendete Elemente
Bestellcode
Rinne M2 50-100/100-G
ARK-2
x
13
Verbinder SZM 1
ARK-2
x
3010
Halter DZM 12
ARK-2
x
4120
(x) steht für Typ der Oberflächenbehandlung
steht für konkrete Maße
Halter DZM 12

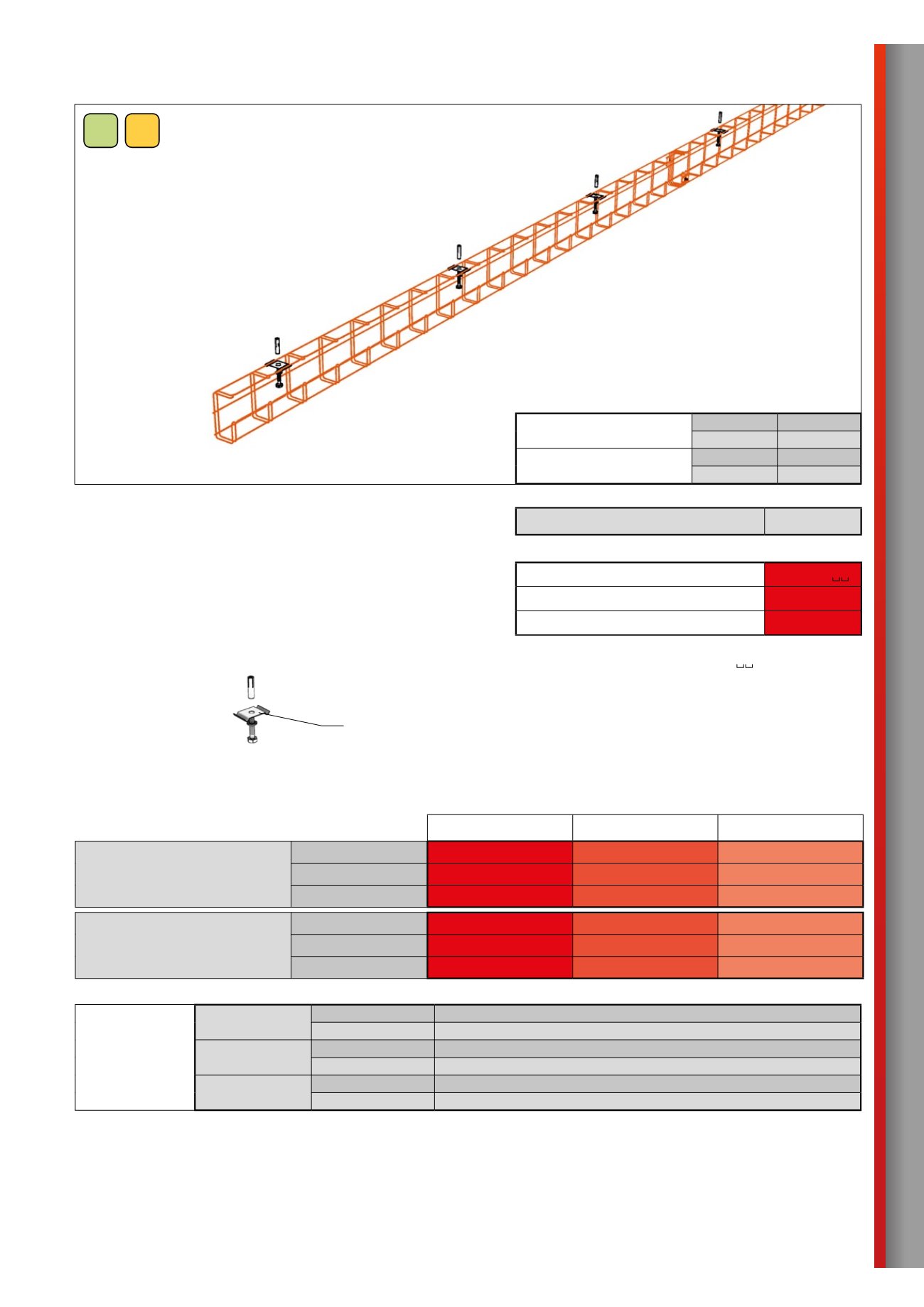

Abgehängte Raummontage LIGHT
nicht genormt
| auf DZM 12 Haltern
Verwendung für Raumführung von in der Decke verankerten Trassen. Zulas-
sung nur für die M2 Rinnen 50/100-G und 100/100-G, vorteilhaft besonders
als effiziente Lösung konstruktiv einfacher Kommunikationsleitungen.
Funktionserhalt nach Temperaturkurve „P“,
Klassifizierung nach den Vorschriften:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
Starkstrom
NKT
P 90-R
PS 90
E 90
Prakab
P 90-R
PS 90
E 90
Elkond HHK
P 60-R
PS 60
E 60
Schwachstrom
NKT
–
–
–
Prakab
P 60-R
PS 60
E 60
Elkond HHK
P 90-R
PS 90
E 90
Tragfähigkeit der Trasse
„P“
Seitenhöhe 50 mm
Starkstrom
3 kg
Schwachstrom 3 kg
Seitenhöhe 100 mm
Starkstrom
3 kg
Schwachstrom 3 kg
Bei der Prüfung verwendete Verkabelung:
Verteilungstyp
bei der Prüfung verwendete Verkabelung
Normtemperaturkurve
„P“
NKT cables
Starkstrom
Typ NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom nicht hergestellt
Prakab
Starkstrom
Typ PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
Starkstrom
Typ 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
Schwachstrom Typ SHXKFH-V180 Lg P90-R B2ca s1d1a1
